Uchwyty GN 869.2 do szczęk dociskowych

4.8571428571429 1 1 1 1 1 1 1 1 1 1 Ocena 4.86 (7 głosów)
Uchwyty GN 869.2 do szczęk dociskowych

Materiał

Stal C45 oksydowana na czarno.

Części w komplecie

Śruby z gniazdem sześciokątnym DIN 912 i tuleje GN 870.

Szczęki zaciskowe

- Wykonanie R: szczęka prostopadła do ramienia.
- Wykonanie P: szczęka równoległa do ramienia.

Właściwości i zastosowania

Uchwyty szczęk GN 869.2 zostały zaprojektowane do użycia z dociskaczami pneumatycznymi GN 865.
Dodatkowo dzięki szczękom dociskowym GN 870 uzyskuje się precyzyjne połączenie zarówno między ramieniem dociskowym a uchwytem, jak i między uchwytem a szczęką.

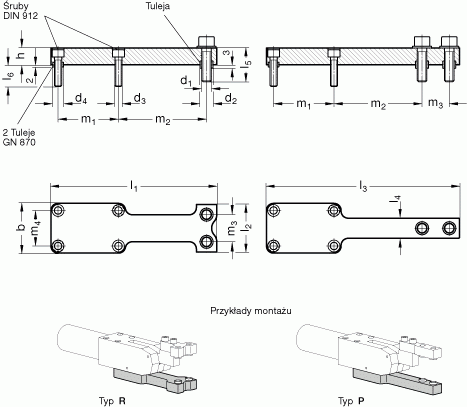

Uchwyty GN 869.2 do szczęk dociskowych - rysunek techniczny
Produkt Główne wymiary Główne wymiary Szczęki
b -0.2 d1 d2 H8/h6 d3 d4 H8/h6 h l1 l2 l3 l4 l5 l6 m1 m2 m3 m4

GN 869.2-32-R32M69M571098.530--18.5834531722prostopadłe do ramienia

GN 869.2-32-P32M69M5710--115.51318.5834531722równoległe do ramienia

GN 869.2-42-R42M811M691414040--23.58.55174.42330prostopadłe do ramienia

GN 869.2-42-P42M811M6914--1631723.58.55174.42330równoległe do ramienia

GN 869.2-52-R52M1013M8111616850--2812.56288.53037prostopadłe do ramienia

GN 869.2-52-P52M1013M81116--198202812.56288.53037równoległe do ramienia

GN 869.2-62-R62M1013M101318192.560--2812.571.51024044prostopadłe do ramienia

GN 869.2-62-P62M1013M1013-18--232.5202812.571.510240równoległe do ramienia
