Dociskacze pneumatyczne GN 860

4.6363636363636 1 1 1 1 1 1 1 1 1 1 Ocena 4.64 (11 głosów)

Elementy metalowe

Stal hartowana C10, ocynkowana na niebiesko.
- Wykonanie EP3: ramię dociskowe pełne.
- Wykonanie AP3: rozwidlone ramię.
Obie wersje mogą być wyposażone w tłok magnetyczny (typ EP3-M lub
AP3-M).

Sworznie

Stal hartowana.

Tuleje przegubów

Stal hartowana.

Sworznie siłownika

Stal hartowana.

Siłownik dwustronnego działania

Maksymalne ciśnienie do 6 bar.

Właściwości i zastosowania

Wszelkie części ruchome specjalnie przesmarowane.
Mechanizm dociskaczy pneumatycznych GN 860 odpowiada w swojej konstrukcji i wymiarach ręcznym dociskaczom pionowym GN 810.
Wyłączniki zbliżeniowe GN 896.1/GN 896.2 zamocowane na cylindrze siłownika dociskacza GN 860 typ M (tłok magnetyczny) emitują impuls elektryczny w określonym (nastawialnym) położeniu. Szczegóły patrz GN 896.1 i GN 896.2.
Aby zachować długą żywotność mechanizmu i siłownika, ciśnienie robocze nie powinno przekraczać 6 bar, a instalacja pneumatyczna powinna być wyposażona w uzdatniacz powietrza.

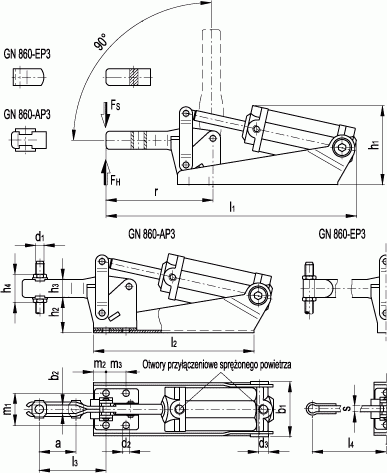

Dociskacze pneumatyczne GN 860 - rysunek techniczny

Produkt	Rozmiar	F%H% w N	F%S%wN	b%1% [mm]	b%2% [mm]	d%1%	d%2% [mm]	d%3%	h2	h3	h4	h5	l%5%	m1	m2	m3	m%4%	m%5%	m%6%	s [mm]	w

GN 860-200-AP3-M do sklepu	200	2200	800	53	8.5	M8	6.5	G 1/8	36	18	-	-	-	32	12	19	32	11.5	20	-	-

GN 860-300-AP3-M do sklepu	300	2700	1300	74	10.5	M10	8.5	G 1/4	48	20	-	-	-	45	10.5	29	45	9	32	-	-

GN 860-400-AP3-M do sklepu	400	3000	1350	74	12.5	M12	8.5	G 1/4	51	22	-	-	-	45	10	32	45	10	32	-	-

GN 860-230-EP-M do sklepu	200	2200	800	53	-	M8	6.5	G 1/8	36	18	-	-	-	32	12	19	32	11.5	20	6	-

GN 860-330-EP-M do sklepu	300	2500	1750	74	-	M10	8.6	G 1/4	46	22	-	-	-	46	10.5	29	45	9	32	7	-

GN 860-400-EP3-M do sklepu	400	3000	1350	74	-	M12	8.5	G 1/4	51	22	-	-	-	45	10	32	45	10	32	10	-

GN 860-200-CP3-M do sklepu	200	2200	800	53	8.5	M8	6.5	G 1/8	36	18	30	12.5	68	32	12	19	32	11.5	20	-	20

GN 860-300-CP3-M do sklepu	300	2700	1300	74	10.5	M10	8.5	G 1/4	48	20	35	20	77	46	10.5	29	45	9	32	-	21

GN 860-400-CP3-M do sklepu	400	3000	1350	74	12.5	M12	8.5	G 1/4	51	22	39	18.5	100	45	10	32	45	10	32	-	37

GN 860-130-CP-M do sklepu	130	2200	800	47.5	6.2	M6	5.6	G 1/8	30	16			55	27	11.2	12.5	29	8	19

GN 860-130-AP-M do sklepu	130	1600	800	47.5	6.2	M6	5.6	G 1/8	30	16				27	11.2	12.5	29		19
