Zapięcia GN 831
Stal ocynkowana na niebiesko.
- Wykonanie A: bez zapinki zabezpieczającej.
- Wykonanie S: z zapinką zabezpieczającą.
- Wykonanie SV: z uchwytem pod kłódkę.
Zapięcia GN 831 nadają się do przytrzymywania pokryw zbiorników, klap itp. Dzięki przekroczeniu, w trakcie zapinania, martwego punktu są odporne na drgania. Zapinka zabezpieczająca samoczynnie zaskakuje w położeniu “zapięte” i eliminuje możliwość niezamierzonego odpięcia. Dane dotyczące siły przytrzymania umieszczone w tabeli poniżej są wielkością właściwą dla obciążenia statycznego, jakie może przenieść zapięcie. Wartość ta jest uzależniona od konkretnych warunków pracy (np. wibracje, uderzenia itp.).

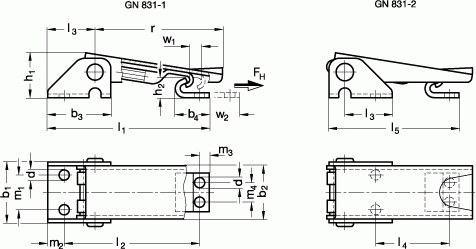

| Produkt | Główne wymiary | Główne wymiary | Skok | Zakres regulacji | Siła przytrzymania | Wykonanie | |||||||||||||||||
| b1 | b2 | b3 | b4 | d | h1 | h2 | h3 | h4 | l1 min. | l2 min. | l3 | l4 min. | l5 min. | m1 | m2 | m3 | m4 | r | w1 ≈ | w2 ≈ | FH [N] | ||
| GN 831-100-A-ST-1 | 25.5 | 22 | 26 | 14 | 4.2 | 18.5 | 8.5 | 21.5 | 25.5 | 67 | 56 | 19.5 | 31 | 54 | 14.3 | 7 | 4 | 8 | 51 | 5.5 | 12 | 1000 | bez zapinki zabezpieczającej |
| GN 831-100-S-ST-1 | 25.5 | 22 | 26 | 14 | 4.2 | 18.5 | 8.5 | 21.5 | 25.5 | 74 | 63 | 19.5 | 38 | 61 | 14.3 | 7 | 4 | 8 | 51 | 5.5 | 8 | 1000 | z zapinką zabezpieczającą |
| GN 831-100-SV-ST-1 | 25.5 | 22 | 26 | 14 | 4.2 | 18.5 | 8.5 | 21.5 | 25.5 | 67 | 56 | 19.5 | 31 | 54 | 14.3 | 7 | 4 | 8 | 51 | 5.5 | 12 | 1000 | z uchwytem pod kłódkę |
| GN 831-100-A-ST-2 | 25.5 | 22 | 26 | 14 | 4.2 | 18.5 | 8.5 | 21.5 | 25.5 | 67 | 56 | 19.5 | 31 | 54 | 14.3 | 7 | 4 | 8 | 51 | 5.5 | 12 | 1000 | bez zapinki zabezpieczającej |
| GN 831-100-S-ST-2 | 25.5 | 22 | 26 | 14 | 4.2 | 18.5 | 8.5 | 21.5 | 25.5 | 74 | 63 | 19.5 | 38 | 61 | 14.3 | 7 | 4 | 8 | 51 | 5.5 | 8 | 1000 | z zapinką zabezpieczającą |
| GN 831-100-SV-ST-2 | 25.5 | 22 | 26 | 14 | 4.2 | 18.5 | 8.5 | 21.5 | 25.5 | 67 | 56 | 19.5 | 31 | 54 | 14.3 | 7 | 4 | 8 | 51 | 5.5 | 12 | 1000 | z uchwytem pod kłódkę |
