Dociskacze GN 820.1

4.7142857142857 1 1 1 1 1 1 1 1 1 1 Ocena 4.71 (14 głosów)
Dociskacze GN 820.1
Korpus i elementy gięte

Stal hartowana C10 cynkowana na niebiesko.
- Wykonanie N: rozwidlone ramię z dwoma przesuwnymi nakładkami.
- Wykonanie P: ramię pełne z uchem do przyspawania.

Sworzeń

Stal hartowana.

Tuleje przegubowe

Stal hartowana (dostępna od rozmiaru ≥ 355).

Rączka

Olejoodporne tworzywo, kolor czerwony.

Właściwości i zastosowania

Wszelkie części ruchome specjalnie przesmarowane.
Specjalną cechą dociskacza poziomego GN 820.1 jest niski profil w pozycji zamkniętej. Zaprojektowane specjalnie tak, aby uchronić palce operatora
przed przytrzaśnięciem. W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne.

Sposób zamawiania

Elementy dociskowe należy zamawiać osobno.

Dociskacze poziome z przylgą pionową GN 820.1

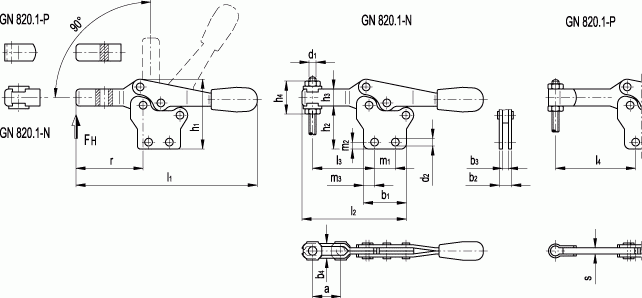

Dociskacze GN 820.1 - rysunek techniczny
Produkt Główne wymiary Główne wymiary Siła przytrzymania Wykonanie
a~ b1 b2 b3 b4 d1 d2 h1 h2 h3 h4 l1 l2 l3 l4 maks. m1 m2 m3 r s FH [N]

GN 820.1-75-P-2884-M54.545.52811-11867-49.513.54.57.2434900ramię pełne z uchem do przyspawania

GN 820.1-130-P-36105-M65.5644314-16892-6426756251000ramię pełne z uchem do przyspawania

GN 820.1-230-P-44126-M86.5755018-196109-78266.897261700ramię pełne z uchem do przyspawania

GN 820.1-355-P-60147-M108.51026922-270160-115417.59.5108.573200ramię pełne z uchem do przyspawania

GN 820.1-455-P-701810-M128.511980.526-308184-13541.511.814.2126106200ramię pełne z uchem do przyspawania

GN 820.1-75-N2028845.5M54.545.5281122.51186740-13.54.57.243-900rozwidlone ramię z dwoma przesuwnymi nakładkami

GN 820.1-130-N32361056.5M65.5644314271689253-267562-1000rozwidlone ramię z dwoma przesuwnymi nakładkami

GN 820.1-230-N37441268.5M86.57550183519610963.5-266.8972-1700rozwidlone ramię z dwoma przesuwnymi nakładkami

GN 820.1-355-N586014710.5M108.510269224327016096-417.59.5108.5-3200rozwidlone ramię z dwoma przesuwnymi nakładkami

GN 820.1-455-N6570181013M128.511980.52653308184116-41.511.814.2126-6200rozwidlone ramię z dwoma przesuwnymi nakładkami
