Dociskacze GN 812.1
Stal hartowana C10, cynkowana na niebiesko.
- Wykonanie AVF: rozwidlone ramię z dwoma przesuwnymi nakładkami.
- Wykonanie EVF: ramię pełne z uchem do przyspawania.
Stal hartowana.
Tuleje przegubówStal hartowana.
RączkaOlejoodporne tworzywo, kolor czerwony.
Właściwości i zastosowaniaWszelkie części ruchome specjalnie przesmarowane. Dociskacze pionowe GN 812.1 mogą być mocowane w dwóch płaszczyznach.
Jak zamawiaćŚuby dociskowe zamawiane są oddzielnie.

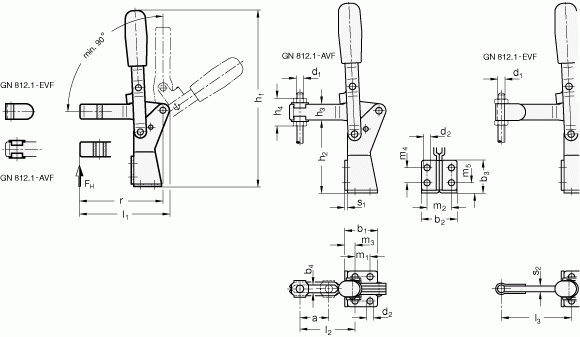

| Produkt | Główne wymiary | Główne wymiary | Siła przytrzymania | Wykonanie | ||||||||||||||||||||
| a ˜ | b1 | b2 | b3 | b4 | d1 | d2 | h1 ˜ | h2 | h3 | h4 ˜ | l1 ˜ | l2 | l3 max. | m1 | m2 | m3 | m4 | m5 | r ˜ | s1 | s2 | |||
| GN 812.1-200-EVF | - | 35 | 38 | 35 | - | M8 | 6.5 | 203 | 77 | 17 | - | 105 | - | 85 | 16 | 26 | 11 | 16 | 11 | 97.5 | 3 | 6 | 1600 | ramię pełne z uchem do przyspawania |
| GN 812.1-300-EVF | - | 48 | 48 | 51 | - | M10 | 8.5 | 258 | 105 | 20 | - | 132 | - | 100 | 28 | 30 | 11.5 | 30 | 12 | 123 | 3 | 8 | 2400 | ramię pełne z uchem do przyspawania |
| GN 812.1-200-AVF | 36 | 35 | 38 | 35 | 8.5 | M8 | 6.5 | 203 | 77 | 17 | 34 | 103 | 61 | - | 16 | 26 | 11 | 16 | 11 | 97.5 | 3 | - | 1600 | rozwidlone ramię z dwoma przesuwnymi nakładkami |
| GN 812.1-300-AVF | 50 | 48 | 48 | 51 | 10.2 | M10 | 8.5 | 258 | 105 | 20 | 41 | 130 | 75 | - | 28 | 30 | 11.5 | 30 | 12 | 121.5 | 3 | - | 2400 | rozwidlone ramię z dwoma przesuwnymi nakładkami |
