Dociskacze GN 910
Korpus
Stal, odlew precyzyjny, czerniony.
- Wykonanie A: rozwidlone ramię z podłużnym otworem (tylko romziar 220 i 440).
- Wykonanie E: pełne ramię z uchem do przyspawania.
Stal kuta, czerniona.
Sworznie i tuleje przegubówStal hartowana i szlifowana.
RączkaOlejoodporne tworzywo, kolor czerwony.
UwagaProdukt rzeczywisty może różnić się od zdjęcia.
Właściwości
Dociskacze poionowe z przylgą poziomą GN 910 "Longlife" są wynikiem rozwoju grupy docisków pionowych GN 810. Ramiona dociskowe oraz ramiona dźwigni wykownywane są w formie odlewów kokilowych lub ciśnieniowych. Pozostałe elementy zostały wzmocnione.
Dociskacze GN 910 zostały zaprojektowane z myślą o zwiększonej sile docisku przy wydłużonym okresie użytkowania.
Elementy dociskowe należy zamawiać osobno.
Zalecanym elementem dociskowym jest śruba dociskowa GN 804. Dostępne są również inne elementy dociskowe.

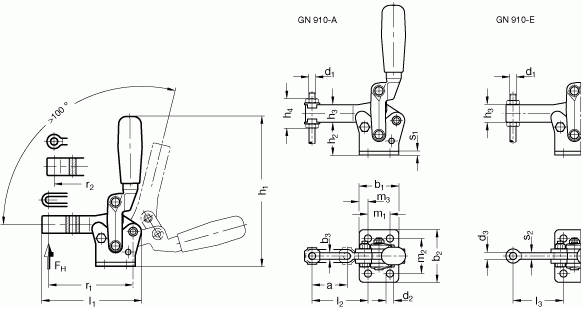

| Produkt | Rozmiar | F%H% w N | a | b%1% | b2 | b3 | d%1% | d%2% | d%3% | h%1% | h2 | h3 | l1 | l%2% | l3 | m1 | m2 | m3 | r1 | r2 | s%1% | s%2% |
 | 220 | 2200 | 32 | 36 | 48 | 6 | M 6 | 6.5 | - | 136.5 | 30 | 16 | 91 | 51 | - | 20 | 32 | 8 | 77 | - | 3.5 | - |
 | 440 | 4400 | 34 | 54 | 65 | 10 | M 10 | 8.5 | - | 215 | 50 | 24 | 129.5 | 66 | - | 30 | 45 | 12 | 107 | - | 5 | - |
 | 220 | 2200 | - | 36 | 48 | - | M 6 | 6.5 | 6.5 | 136.5 | 30 | 16 | 86 | - | 46 | 20 | 32 | 8 | - | 72 | 3.5 | 6 |
 | 440 | 4400 | - | 54 | 65 | - | M 10 | 8.5 | 10.5 | 215 | 50 | 24 | 129.5 | - | 66 | 30 | 45 | 12 | - | 107 | 5 | 10 |
 | 850* | 8500 | - | 75 | 75 | - | M 12 | 10.5 | 12.5 | 280 | 67 | 30 | 161 | - | 72 | 55 | 55 | 10 | - | 133 | 6 | 12 |
 | 1540* | 15400 | - | 90 | 100 | - | M 16 | 12.5 | 16.5 | 330 | 76.5 | 35 | 203 | - | 92.5 | 65 | 65 | 12.5 | - | 167 | 8 | 16 |
