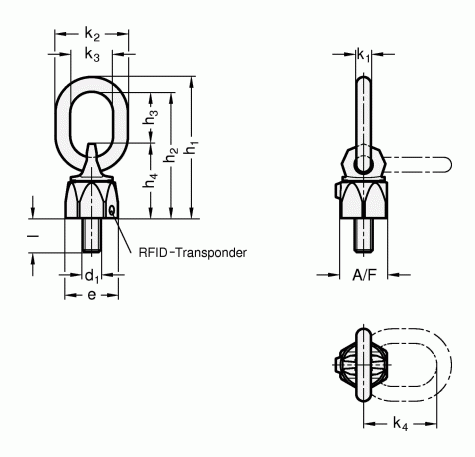

Pierścień mocujący (obrotowy) GN 5860-M24-40 - rysunek techniczny

Dane techniczne

  • Główne wymiary d1:   M24
  • Główne wymiary l:   40
  • Główne wymiary e:   81
  • Główne wymiary h1:   191
  • Główne wymiary h2:   173
  • Główne wymiary h3:   66
  • Główne wymiary h4:   107
  • Główne wymiary k1:   18
  • Główne wymiary k2:   107
  • Główne wymiary k3:   40
  • Główne wymiary k4:   94
  • Główne wymiary A/F:   70
  • Moment dokręcania w Nm g:   150
  • Obciążenie nominalne w t:   3.5
