Korpus tłoczony GN 509
Korpus
- Stalowy tłoczony, ocynkowany (wykonanie SBL i SNI).
- Stal nierdzewna (wykonanie NNI).
Kula
- Wykonanie SBL: stal.
- Wykonanie SNI: stal nierdzewna.
- Wykonanie NNI: stal nierdzewna.
- Wykonanie SKU: tworzywo sztuczne (Poliacetal-POM).
Pierścień zabezpieczający
Uszczelka filcowa (tylko dla wielkości D = 36 i 45).
Zastosowania
Kule trasnportowe GN 509 są stosowane w przenośnikach. Ułatwiają liniowy lub rotacyjny przesuw nawet w przypadku dużych obciążeń (patrz Dane Techniczne).

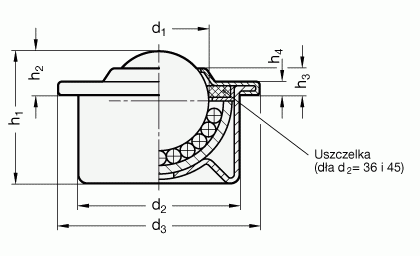

| Produkt | Główne wymiary | Maks. obciążenie [N] | Wykonanie | |||||||
| Size | d1 | d2 | d3 | h1 ±0.3 | h2 ±0.3 | h3 ±0.3 | h4 | |||
| GN 509-15-SBL | 15 | 15.8 | 24 | 31 | 21 | 9.5 | 5 | 2.9 | 500 | stal |
| GN 509-15-SKU | 15 | 15.8 | 24 | 31 | 21 | 9.5 | 5 | 2.9 | 70 | tworzywo sztuczne |
| GN 509-15-SNI | 15 | 15.8 | 24 | 31 | 21 | 9.5 | 5 | 2.9 | 300 | stal nierdzewna |
| GN 509-15-NNI | 15 | 15.8 | 24 | 31 | 21 | 9.5 | 5 | 2.9 | 300 | stal nierdzewna |
| GN 509-22-SBL | 22 | 22.2 | 36 | 45 | 29.5 | 9.8 | 6 | 2.9 | 1200 | stal |
| GN 509-22-SKU | 22 | 22.2 | 36 | 45 | 29.5 | 9.8 | 6 | 2.9 | 100 | tworzywo sztuczne |
| GN 509-22-SNI | 22 | 22.2 | 36 | 45 | 29.5 | 9.8 | 6 | 2.9 | 900 | stal nierdzewna |
| GN 509-22-NNI | 22 | 22.2 | 36 | 45 | 29.5 | 9.8 | 6 | 2.9 | 900 | stal nierdzewna |
| GN 509-30-SBL | 30 | 30.1 | 45 | 55 | 37.8 | 13.8 | 7 | 3.7 | 2000 | stal |
| GN 509-30-SKU | 30 | 30.1 | 45 | 55 | 37.8 | 13.8 | 7 | 3.7 | 150 | tworzywo sztuczne |
| GN 509-30-SNI | 30 | 30.1 | 45 | 55 | 37.8 | 13.8 | 7 | 3.7 | 1500 | stal nierdzewna |
| GN 509-30-NNI | 30 | 30.1 | 45 | 55 | 37.8 | 13.8 | 7 | 3.7 | 1500 | stal nierdzewna |
