Pierścienie osadcze rozcięte nierdzewne GN 706.2-NI

4.7777777777778 1 1 1 1 1 1 1 1 1 1 Ocena 4.78 (9 głosów)

Materiał

NI - stal nierdzewna AISI 316 LHC, niespawalna.

Mocowanie

Wkręty ze stali nierdzewnej AISI 304, łeb cylindryczny z gniazdem sześciokątnym, dostarczane zamocowane.
Dla wymiarów d1 = od 20 do 36, d3 to otwór przelotowy gwintowany; od d1 = 42, d3 to otwór nieprzelotowy gwintowany.

Właściwości i zastosowania

Pierścienie GN 706.2-NI mogą być stosowane zarówno jako zderzaki, jak i do zabezpieczania na wałkach elementów o różnej szerokości (np. rolki z folią).

Pierścienie rozcięte mogą przenosić duże obciążenia gdyż powierzchnia zaciskowa jest dużo większa niż przy zwykłych pierścieniach osadczych.

Dane techniczne

Tolerancja wałka = h11.

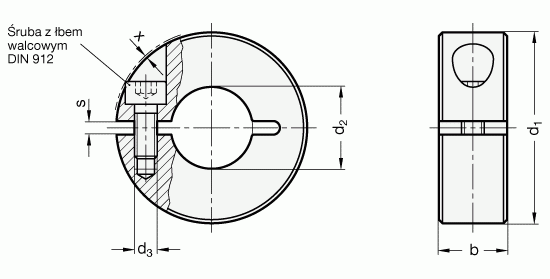

Pierścienie osadcze rozcięte nierdzewne GN 706.2-NI - rysunek techniczny

Produkt	Główne wymiary
Produkt	d₁	d_{2 H10}	b ±0.2	d₃	s	x* ≈

GN 706.2-20-B6-NI 35,42 zł	20	B6	9	M3	2.1	1.2	20

GN 706.2-22-B8-NI 35,71 zł	22	B8	9	M3	2.1	1	19

GN 706.2-26-B10-NI 40,44 zł	26	B10	11	M4	2.1	1.6	33

GN 706.2-30-B12-NI 43,27 zł	30	B12	11	M4	2.1	0.7	40

GN 706.2-32-B14-NI 44,64 zł	32	B14	11	M4	2.1	0.7	40

GN 706.2-36-B15-NI 54,51 zł	36	B15	13	M5	2.1	1.4	73

GN 706.2-36-B16-NI 53,30 zł	36	B16	13	M5	2.1	1.4	66

GN 706.2-42-B18-NI 73,98 zł	42	B18	15	M5	3	0.6	109

GN 706.2-42-B20-NI 71,13 zł	42	B20	15	M5	3	0.6	103

GN 706.2-48-B22-NI 85,35 zł	48	B22	15	M5	3	-	139

GN 706.2-48-B25-NI 84,53 zł	48	B25	15	M5	3	-	127

GN 706.2-55-B28-NI 102,10 zł	55	B28	15	M6	3	0.5	171

GN 706.2-55-B30-NI 103,34 zł	55	B30	15	M6	3	0.5	163

GN 706.2-60-B32-NI 104,40 zł	60	B32	15	M6	4	0.4	196

GN 706.2-60-B35-NI 109,57 zł	60	B35	15	M6	4	0.4	182

GN 706.2-65-B40-NI 119,96 zł	65	B40	15	M6	4	0.5	104
