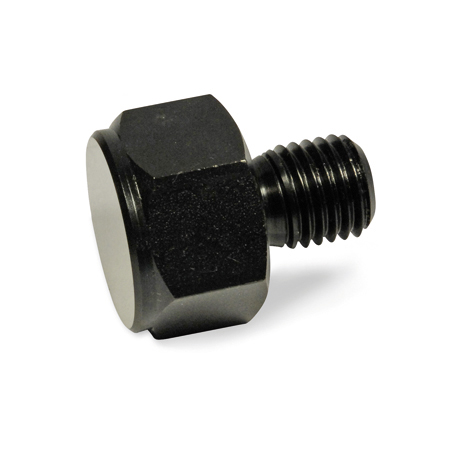

Element pozycjonujący GN 409.1

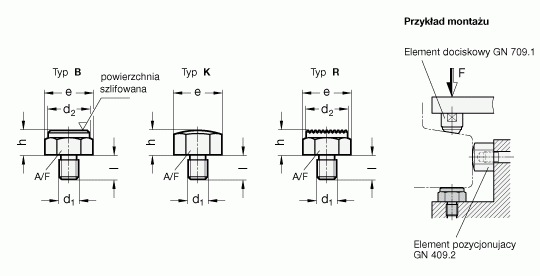

| Produkt | Główne wymiary | Trzpień gwintowany | Typ | ||||
| h±0.01 | d2 | A/F | e | d1 | l | ||
 GN 409.1-10-M8-B | 10 | 17 | 17 | 19.4 | M8 | 10 | gładka powierzchnia dociskowa |
GN 409.1-10-M10-B | 10 | 19 | 19 | 21.9 | M10 | 12 | gładka powierzchnia dociskowa |
GN 409.1-10-M12-B | 10 | 22 | 22 | 25.2 | M12 | 14 | gładka powierzchnia dociskowa |
GN 409.1-10-M8-K | 10 | - | 17 | 19.4 | M8 | 10 | sferyczna powierzchnia dociskowa |
GN 409.1-10-M10-K | 10 | - | 19 | 21.9 | M10 | 12 | sferyczna powierzchnia dociskowa |
GN 409.1-10-M12-K | 10 | - | 22 | 25.2 | M12 | 14 | sferyczna powierzchnia dociskowa |
GN 409.1-10-M8-R | 10 | 17 | 17 | 19.4 | M8 | 10 | radełkowana powierzchnia dociskowa |
GN 409.1-10-M10-R | 10 | 19 | 19 | 21.9 | M10 | 12 | radełkowana powierzchnia dociskowa |
GN 409.1-10-M12-R | 10 | 22 | 22 | 25.9 | M12 | 14 | radełkowana powierzchnia dociskowa |
GN 409.1-15-M10-B | 15 | 19 | 19 | 21.9 | M10 | 12 | gładka powierzchnia dociskowa |
GN 409.1-15-M12-B | 15 | 22 | 22 | 25.2 | M12 | 14 | gładka powierzchnia dociskowa |
GN 409.1-15-M16-B | 15 | 30 | 30 | 33 | M16 | 19 | gładka powierzchnia dociskowa |
GN 409.1-15-M10-K | 15 | - | 19 | 21.9 | M10 | 12 | sferyczna powierzchnia dociskowa |
GN 409.1-15-M12-K | 15 | - | 22 | 25.2 | M12 | 14 | sferyczna powierzchnia dociskowa |
GN 409.1-15-M16-K | 15 | - | 30 | 33 | M16 | 19 | sferyczna powierzchnia dociskowa |
GN 409.1-15-M10-R | 15 | 19 | 19 | 21.9 | M10 | 12 | radełkowana powierzchnia dociskowa |
GN 409.1-15-M12-R | 15 | 22 | 22 | 25.2 | M12 | 14 | radełkowana powierzchnia dociskowa |
GN 409.1-15-M16-R | 15 | 30 | 30 | 33 | M16 | 19 | radełkowana powierzchnia dociskowa |
GN 409.1-20-M16-B | 20 | 30 | 30 | 33 | M16 | 19 | gładka powierzchnia dociskowa |
GN 409.1-20-M16-K | 20 | - | 30 | 33 | M16 | 19 | sferyczna powierzchnia dociskowa |
GN 409.1-20-M16-R | 20 | 30 | 30 | 33 | M16 | 19 | radełkowana powierzchnia dociskowa |
