Moduły pozycjonujące GN 350-NI

1 1 1 1 1 1 1 1 1 1 Ocena 0.00 (0 głosów)

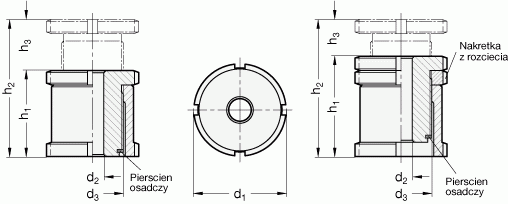

Moduły pozycjonujące GN 350-NI - rysunek techniczny

Produkt	Główne wymiary						dla śruby	Obiążenie statyczne F w kN F1	Obiążenie statyczne F w kN F2	Klucz hakowy DIN 1810	Wykonanie
Produkt	d₁	d₂	d₃	h₁	h₂	h₃	dla śruby	Obiążenie statyczne F w kN F1	Obiążenie statyczne F w kN F2	Klucz hakowy DIN 1810	Wykonanie

GN 350-25-5.5-A-NI 366,75 zł	25	5.5	M15x1	28	43	15	M5	27.1	20.2	DIN 1810-A25-28	bez przeciwnakrętki

GN 350-25-6.6-A-NI 316,47 zł	25	6.6	M15x1	28	43	15	M6	27.1	20.2	DIN 1810-A25-28	bez przeciwnakrętki

GN 350-25-5.5-AK-NI 447,25 zł	25	5.5	M15x1	33	43	10	M5	27.1	20.2	DIN 1810-A25-28	z przeciwnakrętką

GN 350-25-6.6-AK-NI 385,91 zł	25	6.6	M15x1	33	43	10	M6	27.1	20.2	DIN 1810-A25-28	z przeciwnakrętką

GN 350-32-6.6-A-NI 353,53 zł	32	6.6	M20x1	35	55	20	M6	43.4	36.5	DIN 1810-A30-32	bez przeciwnakrętki

GN 350-32-9-A-NI 360,60 zł	32	9	M20x1	35	55	20	M8	43.4	30.8	DIN 1810-A30-32	bez przeciwnakrętki

GN 350-32-11-A-NI 360,60 zł	32	11	M20x1	35	55	20	M10	43.4	23.4	DIN 1810-A30-32	bez przeciwnakrętki

GN 350-32-6.6-AK-NI 444,63 zł	32	6.6	M20x1	41	55	14	M6	43.4	36.5	DIN 1810-A30-32	z przeciwnakrętką

GN 350-32-9-AK-NI 453,53 zł	32	9	M20x1	41	55	14	M8	43.4	30.8	DIN 1810-A30-32	z przeciwnakrętką

GN 350-32-11-AK-NI 453,53 zł	32	11	M20x1	41	55	14	M10	43.4	23.4	DIN 1810-A30-32	z przeciwnakrętką

GN 350-45-11-A-NI 425,17 zł	45	11	M30x1.5	42	67	25	M10	84	64	DIN 1810-A45-50	bez przeciwnakrętki

GN 350-45-13.5-A-NI 416,83 zł	45	13.5	M30x1.5	42	67	25	M12	84	54.8	DIN 1810-A45-50	bez przeciwnakrętki

GN 350-45-17.5-A-NI 416,83 zł	45	17.5	M30x1.5	42	67	25	M16	84	28.9	DIN 1810-A45-50	bez przeciwnakrętki

GN 350-45-11-AK-NI 508,67 zł	45	11	M30x1.5	49	67	18	M10	84	64	DIN 1810-A45-50	z przeciwnakrętką

GN 350-45-13.5-AK-NI 498,69 zł	45	13.5	M30x1.5	49	67	18	M12	84	54.8	DIN 1810-A45-50	z przeciwnakrętką

GN 350-45-17.5-AK-NI 498,69 zł	45	17.5	M30x1.5	49	67	18	M16	84	28.9	DIN 1810-A45-50	z przeciwnakrętką

GN 350-58-17.5-A-NI 455,48 zł	58	17.5	M40x1.5	54	86	32	M16	148	92.9	DIN 1810-A58-62	bez przeciwnakrętki

GN 350-58-22-A-NI 464,60 zł	58	22	M40x1.5	54	86	32	M20	148	59	DIN 1810-A58-62	bez przeciwnakrętki

GN 350-58-26-A-NI 464,60 zł	58	26	M40x1.5	54	86	32	M24	148	20.3	DIN 1810-A58-62	bez przeciwnakrętki

GN 350-58-17.5-AK-NI 657,59 zł	58	17.5	M40x1.5	63	86	23	M16	148	92.9	DIN 1810-A58-62	z przeciwnakrętką

GN 350-58-22-AK-NI 670,74 zł	58	22	M40x1.5	63	86	23	M20	148	59	DIN 1810-A58-62	z przeciwnakrętką

GN 350-58-26-AK-NI 670,74 zł	58	26	M40x1.5	63	86	23	M24	148	20.3	DIN 1810-A58-62	z przeciwnakrętką

GN 350-70-22-A-NI 763,67 zł	70	22	M50x1.5	66	106	40	M20	225	136	DIN 1810-A68-75	bez przeciwnakrętki

GN 350-70-26-A-NI 763,67 zł	70	26	M50x1.5	66	106	40	M24	225	97.3	DIN 1810-A68-75	bez przeciwnakrętki

GN 350-70-33-A-NI 763,67 zł	70	33	M50x1.5	66	106	40	M30	225	20.6	DIN 1810-A68-75	bez przeciwnakrętki

GN 350-70-22-AK-NI 1 206,16 zł	70	22	M50x1.5	77	106	29	M20	225	136	DIN 1810-A68-75	z przeciwnakrętką

GN 350-70-26-AK-NI 1 206,16 zł	70	26	M50x1.5	77	106	29	M24	225	97.3	DIN 1810-A68-75	z przeciwnakrętką

GN 350-70-33-AK-NI 1 206,16 zł	70	33	M50x1.5	77	106	29	M30	225	20.6	DIN 1810-A68-75	z przeciwnakrętką

GN 350-80-26-A-NI 1 107,27 zł	80	26	M60x2	76	126	50	M24	323	195.3	DIN 1810-A80-90	bez przeciwnakrętki

GN 350-80-33-A-NI 1 107,27 zł	80	33	M60x2	76	126	50	M30	323	118.6	DIN 1810-A80-90	bez przeciwnakrętki

GN 350-80-39-A-NI 1 107,27 zł	80	39	M60x2	76	126	50	M36	323	38.2	DIN 1810-A80-90	bez przeciwnakrętki

GN 350-80-26-AK-NI 1 705,37 zł	80	26	M60x2	87	126	39	M24	323	195.3	DIN 1810-A80-90	z przeciwnakrętką

GN 350-80-33-AK-NI 1 705,37 zł	80	33	M60x2	87	126	39	M30	323	118.6	DIN 1810-A80-90	z przeciwnakrętką

GN 350-80-39-AK-NI 1 705,37 zł	80	39	M60x2	87	126	39	M36	323	38.2	DIN 1810-A80-90	z przeciwnakrętką
