Pierścienie osadcze gwintowane GN 706.3
![Pierścienie osadcze gwintowane GN 706.3](/images/kategoria_ikony/mechanika/pierscienie-gn-706-3.jpg)
Materiał
ST- stal spiekana, czerniona, niespawalna.
Śruby z łbem walcowym
Stal ocynkowana.
Mocowanie
Dla wymiarów d1 = od 20 do 36, d3 to otwór przelotowy gwintowany; od d1 = 42, d3 to otwór nieprzelotowy gwintowany.
Właściwości i zastosowania
Pierścienie gwintowane GN 706.3 mogą być stosowane w połączeniu ze śrubami z gwintem w tolerancji 6g. Po zamocowaniu, gwint pierścienia może nie trzymać tolerancji (6H).

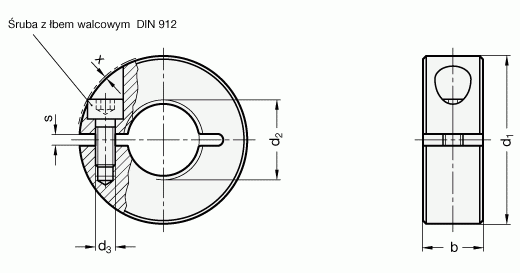

![Pierścienie osadcze gwintowane GN 706.3 - rysunek techniczny](https://www.ebmia.pl/c/3882_technical_drawing-tech_draw/pierscienie-osadcze-gwintowane-gn-7063-stal.jpg)
Produkt | d%1% | d%2%6H | b | d%3% | s |
GN 706.3-22-M10-ST | 22 | M 10 | 9 | M 3 | 2.1 |
GN 706.3-26-M12-ST | 26 | M 12 | 11 | M 4 | 2.1 |
GN 706.3-32-M16-ST | 32 | M 16 | 11 | M 4 | 2.1 |
GN 706.3-42-M20-ST | 42 | M 20 | 15 | M 5 | 3 |
GN 706.3-20-M8X1-ST | 20 | M 8 x 1 | 9 | M 3 | 2.1 |
GN 706.3-22-M10X1-ST | 22 | M 10 x 1 | 9 | M 3 | 2.1 |
706.3-26-M12X1,5-ST | 26 | M 12 x 1.5 | 11 | M 4 | 2.1 |
706.3-32-M16X1,5-ST | 32 | M 16 x 1.5 | 11 | M 4 | 2.1 |
706.3-42-M20X1,5-ST | 42 | M 20 x 1.5 | 15 | M 5 | 3 |
706.3-48-M24X1,5-ST | 48 | M 24 x 1.5 | 15 | M 5 | 3 |
706.3-55-M30X1,5-ST | 55 | M 30 x 1.5 | 15 | M 6 | 3 |
GN 706.3-20-M8-ST | 20 | M 8 | 9 | M 3 | 2.1 |
EG-GN706.3-0005 |
