Element pozycjonujący GN 409.2

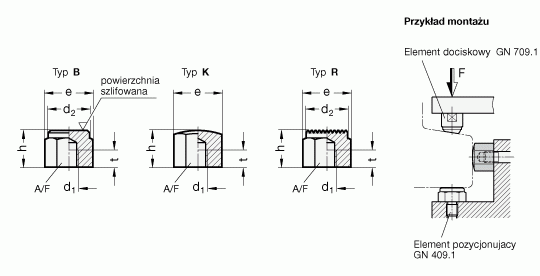

| Produkt | Główne wymiary | Otwór gwintowany | Typ | ||||
| h±0.01 | d2 | A/F | e | d1 | tmin. | ||
 GN 409.2-15-M8-B | 15 | 17 | 17 | 19.4 | M8 | 6 | gładka powierzchnia dociskowa |
GN 409.2-15-M8-K | 15 | - | 17 | 19.4 | M8 | 6 | sferyczna powierzchnia dociskowa |
GN 409.2-15-M8-R | 15 | 17 | 17 | 19.4 | M8 | 6 | radełkowana powierzchnia dociskowa |
GN 409.2-20-M10-B | 20 | 19 | 19 | 21.9 | M10 | 10 | gładka powierzchnia dociskowa |
GN 409.2-20-M12-B | 20 | 22 | 22 | 25.2 | M12 | 10 | gładka powierzchnia dociskowa |
GN 409.2-20-M10-K | 20 | - | 17 | 21.9 | M10 | 10 | sferyczna powierzchnia dociskowa |
GN 409.2-20-M12-K | 20 | - | 22 | 25.2 | M12 | 10 | sferyczna powierzchnia dociskowa |
GN 409.2-20-M10-R | 20 | 19 | 19 | 21.9 | M10 | 10 | radełkowana powierzchnia dociskowa |
GN 409.2-20-M12-R | 20 | 22 | 22 | 25.2 | M12 | 10 | radełkowana powierzchnia dociskowa |
GN 409.2-25-M8-B | 25 | 17 | 17 | 19.4 | M8 | 12 | gładka powierzchnia dociskowa |
GN 409.2-25-M12-B | 25 | 22 | 22 | 25.2 | M12 | 15 | gładka powierzchnia dociskowa |
GN 409.2-25-M8-K | 25 | - | 17 | 19.4 | M8 | 12 | sferyczna powierzchnia dociskowa |
GN 409.2-25-M12-K | 25 | - | 22 | 25.2 | M12 | 15 | sferyczna powierzchnia dociskowa |
GN 409.2-25-M12-R | 25 | 22 | 22 | 25.2 | M12 | 15 | radełkowana powierzchnia dociskowa |
GN 409.2-25-M8-R | 25 | 17 | 17 | 19.4 | M8 | 12 | radełkowana powierzchnia dociskowa |
GN 409.2-30-M10-B | 30 | 19 | 19 | 21.9 | M10 | 15 | gładka powierzchnia dociskowa |
GN 409.2-30-M12-B | 30 | 22 | 22 | 25.2 | M12 | 18 | gładka powierzchnia dociskowa |
GN 409.2-30-M16-B | 30 | 30 | 30 | 33 | M16 | 20 | gładka powierzchnia dociskowa |
GN 409.2-30-M10-K | 30 | - | 19 | 21.9 | M10 | 15 | sferyczna powierzchnia dociskowa |
GN 409.2-30-M12-K | 30 | - | 22 | 25.2 | M12 | 18 | sferyczna powierzchnia dociskowa |
GN 409.2-30-M16-K | 30 | - | 30 | 33 | M16 | 20 | sferyczna powierzchnia dociskowa |
GN 409.2-30-M10-R | 30 | 19 | 19 | 21.9 | M10 | 15 | radełkowana powierzchnia dociskowa |
GN 409.2-30-M12-R | 30 | 22 | 22 | 25.2 | M12 | 18 | radełkowana powierzchnia dociskowa |
GN 409.2-30-M16-R | 30 | 30 | 30 | 33 | M16 | 20 | radełkowana powierzchnia dociskowa |
GN 409.2-40-M10-B | 40 | 19 | 19 | 21.9 | M10 | 15 | gładka powierzchnia dociskowa |
GN 409.2-40-M12-B | 40 | 22 | 22 | 25.2 | M12 | 18 | gładka powierzchnia dociskowa |
GN 409.2-40-M10-K | 40 | - | 19 | 21.9 | M10 | 15 | sferyczna powierzchnia dociskowa |
GN 409.2-40-M12-K | 40 | - | 22 | 25.2 | M12 | 18 | sferyczna powierzchnia dociskowa |
GN 409.2-40-M12-R | 40 | 22 | 22 | 25.2 | M12 | 18 | radełkowana powierzchnia dociskowa |
GN 409.2-40-M10-R | 40 | 19 | 19 | 219 | M10 | 15 | radełkowana powierzchnia dociskowa |
GN 409.2-50-M12-B | 50 | 22 | 22 | 25.2 | M12 | 18 | gładka powierzchnia dociskowa |
GN 409.2-50-M16-B | 50 | 30 | 30 | 33 | M16 | 24 | gładka powierzchnia dociskowa |
GN 409.2-50-M12-K | 50 | - | 22 | 25.2 | M12 | 18 | sferyczna powierzchnia dociskowa |
GN 409.2-50-M16-K | 50 | - | 30 | 33 | M16 | 24 | sferyczna powierzchnia dociskowa |
GN 409.2-50-M12-R | 50 | 22 | 22 | 25.2 | M12 | 18 | radełkowana powierzchnia dociskowa |
GN 409.2-50-M16-R | 50 | 30 | 30 | 33 | M16 | 224 | radełkowana powierzchnia dociskowa |
