Pierścienie osadcze dwuczęściowe GN 707.2

4.7142857142857 1 1 1 1 1 1 1 1 1 1 Ocena 4.71 (14 głosów)
Pierścienie osadcze dwuczęściowe GN 707.2

Materiał

Stal spiekana ST, czerniona, niespawalna.

Mocowanie

Wkręty ze stali ocynkowanej, łeb cylindryczny z gniazdem sześciokątnym, dostarczane zamocowane.
Dla wymiarów d1 = od 20 do 36, d3 to otwór przelotowy; od d1 = 42, d3 to otwór nieprzelotowy gwintowany.

Właściwości i zastosowania

Pierścienie GN 707.2 mogą być stosowane jako zderzaki, jak i inne elementy ograniczające przesuw na wałku.

Dwuczęściowa konstrukcja umożliwia mocowanie pierścienia bez konieczności demontażu wałka.

Dane Techniczne

Tolerancja wałka = h11.

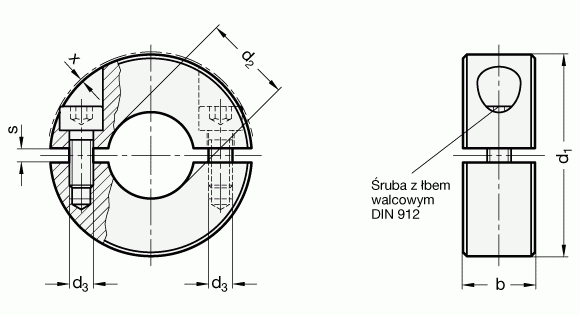

Pierścienie osadcze dwuczęściowe GN 707.2 - rysunek techniczny
Produktd%1% [mm]d%2 H10% [mm]b ±0.2 [mm]d%3% [mm]s [mm]x* ≈ [mm]

Pierścień osadczy dwuczęściowy GN 707.2-20-B6-ST
GN 707.2-20-B6-ST
20B69M32.11

Pierścień osadczy dwuczęściowy GN 707.2-22-B8-ST
GN 707.2-22-B8-ST
22B89M32.10.8

Pierścień osadczy dwuczęściowy GN 707.2-26-B10-ST
GN 707.2-26-B10-ST
26B1011M42.11.6

Pierścień osadczy dwuczęściowy GN 707.2-30-B12-ST
GN 707.2-30-B12-ST
30B1211M42.10.7

Pierścień osadczy dwuczęściowy GN 707.2-32-B14-ST
GN 707.2-32-B14-ST
32B1411M42.10.7

Pierścień osadczy dwuczęściowy GN 707.2-36-B15-ST
GN 707.2-36-B15-ST
36B1513M52.11.4

Pierścień osadczy dwuczęściowy GN 707.2-36-B16-ST
GN 707.2-36-B16-ST
36B1613M52.11.4

Pierścień osadczy dwuczęściowy GN 707.2-42-B18-ST
GN 707.2-42-B18-ST
42B1815M530.6

Pierścień osadczy dwuczęściowy GN 707.2-42-B20-ST
GN 707.2-42-B20-ST
42B2015M530.6

Pierścień osadczy dwuczęściowy GN 707.2-48-B22-ST
GN 707.2-48-B22-ST
48B2215M53-

Pierścień osadczy dwuczęściowy GN 707.2-48-B25-ST
GN 707.2-48-B25-ST
48B2515M53-

Pierścień osadczy dwuczęściowy GN 707.2-55-B28-ST
GN 707.2-55-B28-ST
55B2815M630.4

Pierścień osadczy dwuczęściowy GN 707.2-55-B30-ST
GN 707.2-55-B30-ST
55B3015M630.4

Pierścień osadczy dwuczęściowy GN 707.2-60-B32-ST
GN 707.2-60-B32-ST
60B3215M640.4

Pierścień osadczy dwuczęściowy GN 707.2-60-B35-ST
GN 707.2-60-B35-ST
60B3515M640.4

Pierścień osadczy dwuczęściowy GN 707.2-65-B40-ST
GN 707.2-65-B40-ST
65B4015M640.5

Pierścień osadczy dwuczęściowy GN 707.2-20-B6-AL
GN 707.2-20-B6-AL
20B69M32.11
