Pierścienie osadcze z dźwignią mimośrodową GN 704

4.6363636363636 1 1 1 1 1 1 1 1 1 1 Ocena 4.64 (11 głosów)
Pierścienie osadcze z dźwignią mimośrodową GN 704

Materiał

Aluminium, anodowane na czarno.

Dźwignia

Aluminium, anodowane na zółto.

Właściwości i zastosowania

Pierścienie osadcze do szybkiego montażu GN 704 generują siłę zamykającą nie dzięki wkrętom lecz poprzez dźwignię mimośrodową.
Umożliwia to szybkie i łatwe mocowanie pierścieni bez użycia narzędzi.
Konstrukcja aluminiowa redukuje ciężar pierścienia.

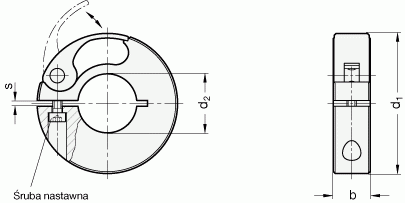

Pierścienie osadcze z dźwignią mimośrodową GN 704 - rysunek techniczny
Produktd%1% [mm]d%2% [mm]b [mm]s [mm]Moment obrotowy ≈Obciążenie osiowe ≈

Pierścień osadczy  GN 704-38-B6
GN 704-38-B6
386101.50.5130

Pierścień osadczy  GN 704-38-B8
GN 704-38-B8
388101.50.5130

Pierścień osadczy  GN 704-38-B10
GN 704-38-B10
3810101.50.5150

Pierścień osadczy  GN 704-38-B12
GN 704-38-B12
3812101.50.5160

Pierścień osadczy  GN 704-38-B14
GN 704-38-B14
3814101.50.5180

Pierścień osadczy  GN 704-38-B15
GN 704-38-B15
3815101.50.5220

Pierścień osadczy  GN 704-38-B16
GN 704-38-B16
3816101.50.5260

Pierścień osadczy  GN 704-50-B20
GN 704-50-B20
5020131.50.7310

Pierścień osadczy  GN 704-50-B25
GN 704-50-B25
5025131.50.7400

Pierścień osadczy  GN 704-50-B28
GN 704-50-B28
5028131.50.7450

Pierścień osadczy  GN 704-50-B30
GN 704-50-B30
5030131.50.7450

Pierścień osadczy  GN 704-75-B32
GN 704-75-B32
7532151.51.5460

Pierścień osadczy  GN 704-75-B35
GN 704-75-B35
7535151.51.5480

Pierścień osadczy  GN 704-75-B38
GN 704-75-B38
7538151.51.5530
