Pierścienie osadcze gwintowane nierdzewne GN 706.3-NI
Materiał
NI - stal nierdzewna AISI 316 LHC, niespawalna.
Śruby z łbem walcowym
NI - Stal nierdzewna AISI 304.
Mocowanie
Dla wymiarów d1 = od 20 do 36, d3 to otwór przelotowy gwintowany; od d1 = 42, d3 to otwór nieprzelotowy gwintowany.
Właściwości i zastosowania
Pierścienie gwintowane GN 706.3-NI mogą być stosowane w połączeniu ze śrubami z gwintem w tolerancji 6g. Po zamocowaniu, gwint pierścienia może nie trzymać tolerancji (6H).

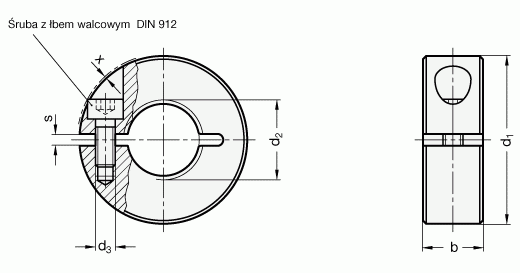

| Produkt | Główne wymiary | ||||||
| d1 | d2 | b | d3 | s | x* ≈ | ||
| GN 706.3-20-M8-NI | 20 | M8 | 9 | M3 | 2.1 | 1 | 20 |
| GN 706.3-20-M8X1-NI | 20 | M8x1 | 9 | M3 | 2.1 | 1 | 20 |
| GN 706.3-22-M10-NI | 22 | M10 | 9 | M3 | 2.1 | 0.8 | 25 |
| GN 706.3-22-M10X1-NI | 22 | M10x1 | 9 | M3 | 2.1 | 0.8 | 27 |
| GN 706.3-26-M12-NI | 26 | M12 | 11 | M4 | 2.1 | 1.6 | 30 |
| GN 706.3-32-M16-NI | 32 | M16 | 11 | M4 | 2.1 | 0.7 | 42 |
| GN 706.3-42-M20-NI | 42 | M20 | 15 | M5 | 3 | 0.6 | 100 |
