Pierścienie osadcze dwuczęściowe nierdzewne GN 707.2-NI

4.7777777777778 1 1 1 1 1 1 1 1 1 1 Ocena 4.78 (9 głosów)
Pierścienie osadcze dwuczęściowe nierdzewne GN 707.2-NI

Materiał

NI - stal nierdzewna AISI 316 LHC, niespawalna.

Mocowanie

Wkręty ze stali ocynkowanej, łeb cylindryczny z gniazdem sześciokątnym, dostarczane zamocowane.
Dla wymiarów d1 = od 20 do 36, d3 to otwór przelotowy; od d1 = 42, d3 to otwór nieprzelotowy gwintowany.

Właściwości i zastosowania

Pierścienie GN 707.2-NI mogą być stosowane jako zderzaki, jak i inne elementy ograniczające przesuw na wałku.

Dwuczęściowa konstrukcja umożliwia mocowanie pierścienia bez konieczności demontażu wałka.

Dane techniczne

Tolerancja wałka = h11.

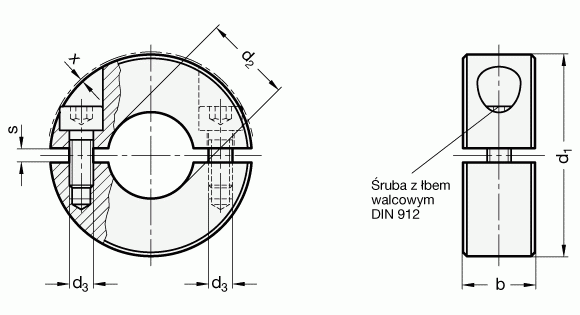

Pierścienie osadcze dwuczęściowe nierdzewne GN 707.2-NI - rysunek techniczny
Produkt Główne wymiary
d1 d2 H10 b ±0.2 d3 s x* ˜

GN 707.2-20-B6-NI20B69M32.1120

GN 707.2-22-B8-NI22B89M32.10.820

GN 707.2-26-B10-NI26B1011M42.11.640

GN 707.2-30-B12-NI30B1211M42.10.740

GN 707.2-32-B14-NI32B1411M42.10.740

GN 707.2-36-B15-NI36B1513M52.11.480

GN 707.2-36-B16-NI36B1613M52.11.463

GN 707.2-42-B18-NI42B1815M530.6100

GN 707.2-42-B20-NI42B2015M530.6100

GN 707.2-48-B22-NI48B2215M53-140

GN 707.2-48-B25-NI48B2515M53-120

GN 707.2-55-B28-NI55B2815M630.4160

GN 707.2-55-B30-NI55B3015M630.4157

GN 707.2-60-B32-NI60B3215M640.4188

GN 707.2-60-B35-NI60B3515M640.4180

GN 707.2-65-B40-NI65B4015M640.5200
