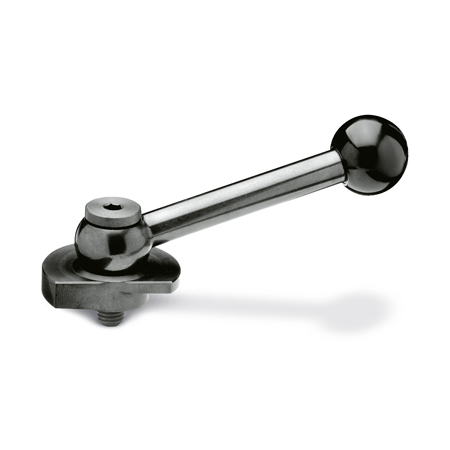

Dźwignie z mimośrodem GN 918.2

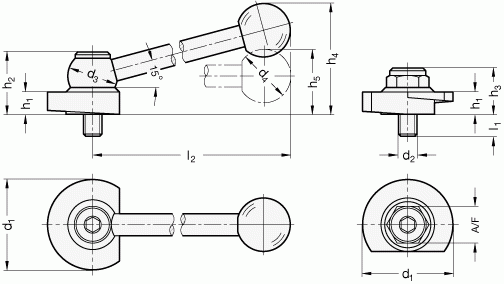

Produkt | Główne wymiary | Trzpień gwintowany | Wersja | Typ | ||||||||||||
d1 -0.5 | d3 | d4 | d7 | h1 | h2 | h3 | h4 ≈ | h5 | h6 | l2 ≈ | A/F | d2 | l1 | |||
![]() GN 918.2-40-KV-R | 40 | 24 | 25 | 24 | 10 | 31 | - | 55 | - | 3.6 | 100 | - | M8 | 8 | obrót w prawo | z dźwignią, ramię wygięte |
![]() GN 918.2-40-KV-L | 40 | 24 | 25 | 24 | 10 | 31 | - | 55 | - | 3.6 | 100 | - | M8 | 8 | obrót w lewo | z dźwignią, ramię wygięte |
![]() GN 918.2-40-GV-R | 40 | 24 | 25 | 24 | 10 | 31 | - | - | 31 | 3.6 | 100 | - | M8 | 8 | obrót w prawo | z dźwignią, ramię proste |
![]() GN 918.2-40-GV-L | 40 | 24 | 25 | 24 | 10 | 31 | - | - | 31 | 3.6 | 100 | - | M8 | 8 | obrót w lewo | z dźwignią, ramię proste |
![]() GN 918.2-40-SK-R | 40 | - | - | 24 | 10 | - | 21 | - | - | 3.6 | - | 15 | M8 | 8 | obrót w prawo | bez dźwigni, z sześciokątem |
![]() GN 918.2-40-SK-L | 40 | - | - | 24 | 10 | - | 21 | - | - | 3.6 | - | 15 | M8 | 8 | obrót w lewo | bez dźwigni, z sześciokątem |
![]() GN 918.2-50-KV-R | 50 | 28 | 30 | 28 | 12 | 34.5 | - | 62 | - | 4 | 116 | - | M10 | 11 | obrót w prawo | z dźwignią, ramię wygięte |
![]() GN 918.2-50-KV-L | 50 | 28 | 30 | 28 | 12 | 34.5 | - | 62 | - | 4 | 116 | - | M10 | 11 | obrót w lewo | z dźwignią, ramię wygięte |
![]() GN 918.2-50-GV-R | 50 | 28 | 30 | 28 | 10 | 34.5 | - | - | 36 | 4 | 116 | - | M10 | 11 | obrót w prawo | z dźwignią, ramię proste |
![]() GN 918.2-50-GV-L | 50 | 28 | 30 | 28 | 12 | 34.5 | - | - | 36 | 4 | 116 | - | M10 | 11 | obrót w lewo | z dźwignią, ramię proste |
![]() GN 918.2-50-SK-R | 50 | - | - | 28 | 12 | - | 24 | - | - | 4 | - | 19 | M10 | 11 | obrót w prawo | bez dźwigni, z sześciokątem |
![]() GN 918.2-50-SK-L | 50 | - | - | 28 | 12 | - | 24 | - | - | 4 | - | 19 | M10 | 11 | obrót w lewo | bez dźwigni, z sześciokątem |
