Pierścienie osadcze rozcięte GN 706.2

Pierścienie osadcze GN 706.2 wykonane są ze stali spiekanej czernionej, niespawalnej.Pierścienie mocuje się przy pomocy wkrętów ze stali ocynkowanej z łeb cylindryczny z gniazdem sześciokątnym, które dostarczane są w komplecie, zamocowane. Dla wymiarów d1 = od 20 do 36, d3 to otwór przelotowy gwintowany; od d1 = 42, d3 to otwór nieprzelotowy gwintowany.
Pierścienie GN 706.2 mogą być stosowane zarówno jako zderzaki, jak i do zabezpieczania na wałkach elementów o różnej szerokości (np. rolki z folią).
Pierścienie rozcięte mogą przenosić duże obciążenia gdyż powierzchnia zaciskowa jest dużo większa niż przy zwykłych pierścieniach osadczych.
Tolerancja wałka = h11

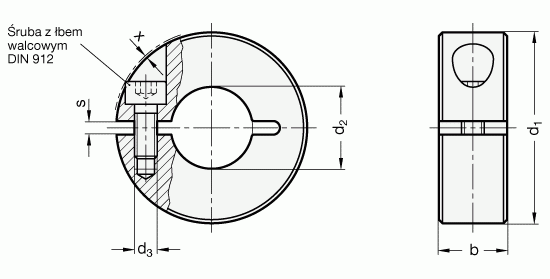

Produkt | d%1% [mm] | d%2 H10% [mm] | b ±0.2 [mm] | d%3% [mm] | s [mm] | x ≈ [mm] |
GN 706.2-20-B6-ST | 20 | B6 | 9 | M3 | 2.1 | 1.2 |
GN 706.2-22-B8-ST | 22 | B8 | 9 | M3 | 2.1 | 1 |
GN 706.2-26-B10-ST | 26 | B10 | 11 | M4 | 2.1 | 1.6 |
GN 706.2-30-B12-ST | 30 | B12 | 11 | M4 | 2.1 | 0.7 |
GN 706.2-32-B14-ST | 32 | B14 | 11 | M4 | 2.1 | 0.7 |
GN 706.2-36-B15-ST | 36 | B15 | 13 | M5 | 2.1 | 1.4 |
GN 706.2-36-B16-ST | 36 | B16 | 13 | M5 | 2.1 | 1.4 |
GN 706.2-42-B18-ST | 42 | B18 | 15 | M5 | 3 | 0.6 |
GN 706.2-42-B20-ST | 42 | B20 | 15 | M5 | 3 | 0.6 |
GN 706.2-48-B22-ST | 48 | B22 | 15 | M5 | 3 | - |
GN 706.2-48-B25-ST | 48 | B25 | 15 | M5 | 3 | - |
GN 706.2-55-B28-ST | 55 | B28 | 15 | M6 | 3 | 0.5 |
GN 706.2-55-B30-ST | 55 | B30 | 15 | M6 | 3 | 0.5 |
GN 706.2-60-B32-ST | 60 | B32 | 15 | M6 | 4 | 0.4 |
GN 706.2-65-B40-ST | 65 | B40 | 15 | M6 | 4 | 0.5 |
GN 706.2-22-B8-AL | 22 | B8 | 9 | M3 | 2.1 | 1 |
GN 706.2-26-B10-AL | 26 | B10 | 11 | M4 | 2.1 | 1.6 |
GN 706.2-30-B12-AL | 30 | B12 | 11 | M4 | 2.7 | 0.7 |
GN 706.2-36-B15-AL | 36 | B15 | 13 | M5 | 2.1 | 1.4 |
GN 706.2-36-B16-AL | 36 | B16 | 13 | M5 | 2.1 | 1.4 |
GN 706.2-42-B20-AL | 42 | B20 | 15 | M5 | 3 | 0.6 |
GN 706.2-48-B25-AL | 48 | B25 | 15 | M5 | 3 | - |
GN 706.2-55-B30-AL | 55 | B30 | 15 | M6 | 3 | 0.5 |
GN 706.2-20-B6-AL | 20 | B6 | 9 | M3 | 2.1 | |
GN 706.2-60-B35-ST | 60 | B35 | 15 | M 6 | 4 | 0.4 |
