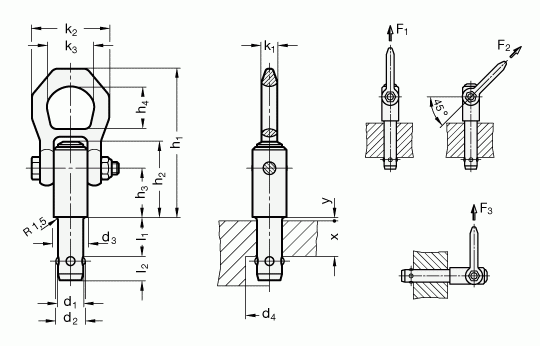

Trzpień transportowy GN 1130-8-35-NI - rysunek techniczny

Dane techniczne

  • Główne wymiary d1:   8
  • Główne wymiary l1 +1:   35
  • Główne wymiary d2:   9.35
  • Główne wymiary d3:   21.5
  • Główne wymiary d4 min.:   9.9
  • Główne wymiary h1:   87.5
  • Główne wymiary h2:   38.5
  • Główne wymiary h3:   25.7
  • Główne wymiary h4:   27
  • Główne wymiary k1:   9.5
  • Główne wymiary k2:   49
  • Główne wymiary k3:   30
  • Główne wymiary l2:   8.75
  • Główne wymiary xmin.:   20
  • Główne wymiary y:   1.5
  • Obciążenie nominalne w kN* F1:   1.5
  • Obciążenie nominalne w kN* F2:   1.2
  • Obciążenie nominalne w kN* F3:   0.5
