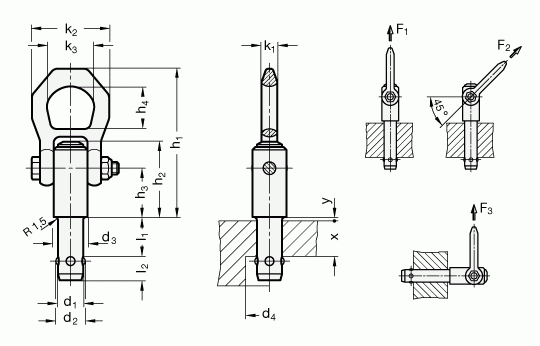

Trzpień transportowy GN 1130-20-75-ST - rysunek techniczny

Dane techniczne

  • Główne wymiary d1:   20
  • Główne wymiary l1 +1:   75
  • Główne wymiary d2:   24.5
  • Główne wymiary d3:   30
  • Główne wymiary d4 min.:   25
  • Główne wymiary h1:   114
  • Główne wymiary h2:   55.9
  • Główne wymiary h3:   36.5
  • Główne wymiary h4:   32.6
  • Główne wymiary k1:   11
  • Główne wymiary k2:   56
  • Główne wymiary k3:   36
  • Główne wymiary l2:   19.78
  • Główne wymiary xmin.:   45
  • Główne wymiary y:   1.5
  • Obciążenie nominalne w kN* F1:   10
  • Obciążenie nominalne w kN* F2:   8.5
  • Obciążenie nominalne w kN* F3:   6.5
