Płyty montażowe GN 953.6

Płyty montażowe GN 953.6
Materiał
Odlew cynkowo-aluminiowy pokryty warstwą czarnej żywicy epoksydowej, wykończony na mat.
Dźwignia nastawna GN 302
- Korpus dźwigni z odlewu cynkowego, kolor czarny RAL 9005 wykończony na mat, pokryty warstwą żywicy epoksydowej.
- Trzpień gwintowany ze stali oksydowanej na czarno z wielokarbem do sprzęgania z ramieniem, sprężyna i śruba ze stali.
Właściwośi i zastosowania
Płyty montażowe GN 953.6 pozwalają na szybkie i łatwe blokowanie wrzecion po uprzednim pozycjonowaniu. Posiadają otwór o Ø 6 mm pod kołek wskaźnika. Mogą być zamocowane z dźwignią po lewej lub prawej stronie do maszyny za pomocą dwóch śrub cylindrycznych M4 / M5 (nie w komplecie).

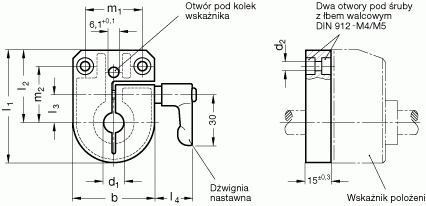

Produkt | Główne wymiary | Owtór montażowy | |||||||
b | d2 | l1 | l2 | l3 | l4 | m1 | m2 | d1 +0.06/+0.02 | |
![]() GN 953.6-48-B20 | 48 | 5,5 | 67 | 43,1 | 16 | 22 | 34 | 33,6 | B20 |
![]() GN 953.6-48-B16 | 48 | 5,5 | 67 | 43,1 | 16 | 22 | 34 | 33,6 | B16 |
![]() GN 953.6-48-B15 | 48 | 5,5 | 67 | 43,1 | 16 | 22 | 34 | 33,6 | B16 |
![]() GN 953.6-48-B14 | 48 | 5,5 | 67 | 43,1 | 16 | 22 | 34 | 33,6 | B14 |
![]() GN 953.6-48-B12 | 48 | 5,5 | 67 | 43,1 | 16 | 22 | 34 | 33,6 | B12 |
