Wskaźnik położenia z czujnikiem magnetycznym MPI-15

5 1 1 1 1 1 1 1 1 1 1 Ocena 5.00 (1 głos)
Wskaźnik położenia z czujnikiem magnetycznym MPI-15

Właściwości i zastosowania
Wskaźnik położenia MPI-15 w połączeniu z liniałem magnetycznym M-BAND-10 (zamawiany osobno) jest kompletnym systemem pomiaru przesuwu liniowego i kątowego.

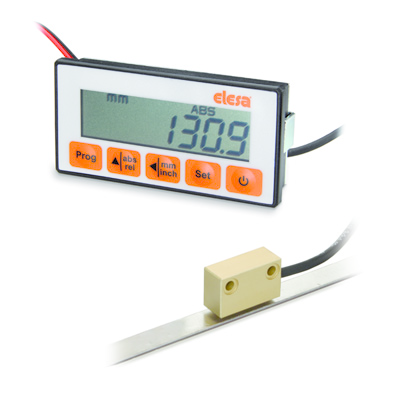

Wskaźnik MPI-15 składa się z wielofunkcyjnego wyświetlacza LCD oraz czujnika magnetycznego.
Charakteryzuje się on łatwym montażem i pozwala na precyzyjne dopasowanie i pozycjonowanie, skracając czas regulacji do minimum.
- Wielofunkcyjny wyświetlacz LCD z 5 przyciskami.
- Bezwzględny / przyrostowy tryb pracy.
- Programowalna funkcja przesuwu.
- Zewnętrzny zasilacz 1.5 VDC.
- Pamięć buforowa .
- Ochrona przed przypadkowym odwróceniem biegunów.
- Materiał osłony czujnika magnetycznego: anodowane aluminium.
Więcej informacji w instrukcji użytkowania.
Wykonania specjalne na życzenie.
Specjalna płyta wyświetlacza może być dostarczona z naniesionymi symbolami graficznymi, znakami lub napisami.
Czujnik magnetyczny z kablem o innej długości (maksymalnie do 20 m).
MPI-15 instrukcja użytkowania

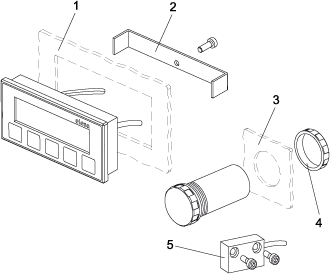

1) Wykonać otwór o rozmiarze 42 +0.2/+0.5 mm x 90 +0.2/+0.5 mm w blasze do montażu wyświetlacza.
2) Zamocować wyświetlacz w panelu poprzez otwór w spejalnej kieszeni (śruba w komplecie).
3) Wykonać otwór o średnicy 34 +0.2/+0.5 mm w blasze w celu zamontowania obudowy baterii.
4) Zamocować obudowę baterii w panelu za pomocą specjalnej nakrętki.
5) Zamocować czujnik magnetyczny za pomocą śrub M3 (nie w komplecie). Odległość między czujnikiem a liniałem magnetycznym powinna wynosić maksymalnie 2.5 mm.

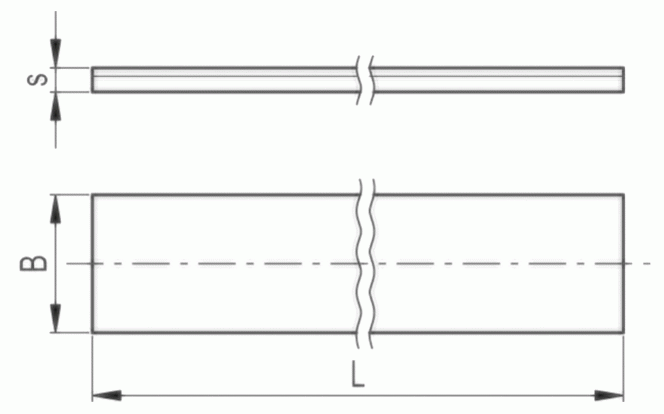

Liniał magnetyczny M-BAND-10 (zamawiany osobno) wykonany jest z dwóch oddzielnych części: taśmy ochronnej oraz samego liniału. Liniał magnetyczny składa się z taśmy magnetycznej, nośnika i taśmy samoprzylepnej. Taśma ochronna wyposażona jest w pasek taśmy samoprzylepnej (rys.1).
Instrukcja montażu M-BAND-10
Taśma ochronna musi być zamontowana na liniale magnetycznym aby zapobiec wszelkim mechanicznym uszkodzeniom.
1) Oczyścić dokładnie powierzchnię montażową.
2) Zdjąć folię ochronną z taśmy samoprzylepnej liniału magnetycznego.
3) Przykleić liniał magnetyczny do powierzchni montażowej.
4) Oczyścić powierzchnię liniału.
5) Usunąć folię ochronną z taśmy ochronnej.
6) Przykleić taśmę ochronną do liniału magnetycznego.
7) W przypadku braku rowka pod listwę M-BAND-10 należy zabezpieczyć końcówki taśmy ochronnej przed przypadkowym zerwaniem.

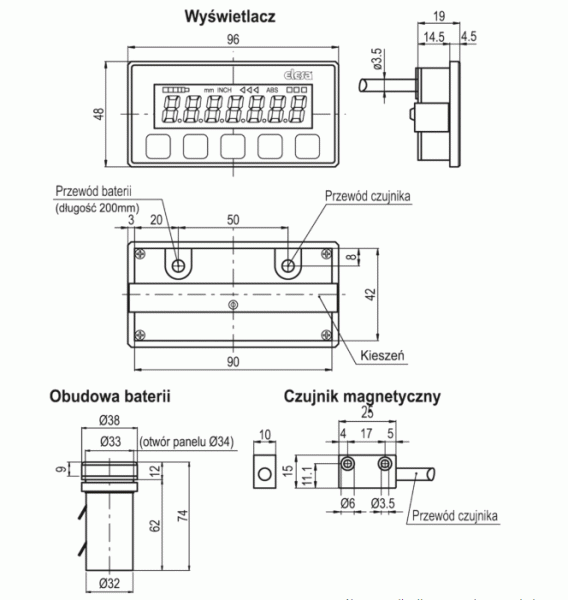

Wskaźnik położenia z czujnikiem magnetycznym MPI-15 - rysunek technicznyWskaźnik położenia z czujnikiem magnetycznym MPI-15 - rysunek techniczny
Produkt Szerokość liniału Nominalna grubość liniału
[mm] [mm]

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-02

MPI-15-02
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-03

MPI-15-03
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-04

MPI-15-04
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-05

MPI-15-05
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-06

MPI-15-06
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-07

MPI-15-07
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-08

MPI-15-08
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-09

MPI-15-09
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-10

MPI-15-10
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-11

MPI-15-11
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-12

MPI-15-12
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-13

MPI-15-13
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-14

MPI-15-14
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-15

MPI-15-15
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-16

MPI-15-16
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-17

MPI-15-17
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-18

MPI-15-18
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-19

MPI-15-19
101,66

Wskaźnik położenia z czujnikiem magnetycznym MPI-15-20

MPI-15-20
101,66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-05

M-BAND-10-05
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-06

M-BAND-10-06
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-07

M-BAND-10-07
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-08

M-BAND-10-08
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-09

M-BAND-10-09
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-10

M-BAND-10-10
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-11

M-BAND-10-11
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-12

M-BAND-10-12
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-13

M-BAND-10-13
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-14

M-BAND-10-14
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-15

M-BAND-10-15
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-16

M-BAND-10-16
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-17

M-BAND-10-17
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-18

M-BAND-10-18
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-19

M-BAND-10-19
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-20

M-BAND-10-20
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-21

M-BAND-10-21
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-22

M-BAND-10-22
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-23

M-BAND-10-23
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-24

M-BAND-10-24
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-25

M-BAND-10-25
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-26

M-BAND-10-26
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-27

M-BAND-10-27
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-28

M-BAND-10-28
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-29

M-BAND-10-29
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-30

M-BAND-10-30
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-31

M-BAND-10-31
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-32

M-BAND-10-32
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-33

M-BAND-10-33
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-34

M-BAND-10-34
101.66

Wskaźnik położenia z czujnikiem magnetycznym M-BAND-10-35

M-BAND-10-35
101.66
