Wskaźniki położenia DD51

Korpus i obudowa

Technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.
Czarna podstawa.
Obudowa w następujących kolorach:
- C2: pomarańczowy RAL 2004, wykończony na połysk.
- C3: szary RAL 7035, wykończony na mat.
Na życzenie i dla ilości minimum 10 sztuk dostępny jest kolor szaro-czarny RAL 7021 (C1).
Korpus przyspawany ultradźwiękowo do podstawy w celu ochrony przed zanieczyszczeniami i wnikaniem kurzu.

Okno

Przezroczysty technopolimer na bazie poliamidu (PA-T), wtopiony w korpus z idealną uszczelką. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne (unikać kontaktu z alkoholem w przypadku czyszczenia).

Odczyt

Czteromiejscowy licznik 3 pola czarne i 1 czerwone(dziesiętne) lub 2 pola czarne i 2 czerwone (dziesiętne i setne). Różne pozycje odczytu (patrz "Tabela możliwych kombinacji").
- AN: pochylona górna.
- AR: pochylona dolna.
- FN: przednia górna.
- FR: przednia dolna.

Uszczelka wewnętrzna

Guma NBR (“O-ring”) w miejscu styku obudowy i metalowej wstawki.

Uszczelka tylna

Poliuretan (wyposażenie standardowe).

Montaż

Tuleja stalowa, oksydowana na czarno z otworem Ø 14 mm w tolerancji H7. W komplecie z wkrętem zabezpieczającym z gniazdem sześciokątnym i wklęsłym czołem do ustalania na wałku zgodnie z UNI 5929-85.

Kierunek obrotów

- D: Przyrost zgodnie z ruchem wskazówek zegara.
- S: Przyrost odwrotnie do ruchu wskazówek zegara.

Waga

65 gramów.

Wykonania specjalne na życzenie (dla odpowiednich ilości)

- Tuleje ze stali nierdzewnej AISI 303.
- Całkowicie szczelne wskaźniki o stopniu ochrony IP 67 zgodnie z IEC 529.
Całkowitą szczelność gwarantuje ultradźwiękowe spawanie korpusu i podstawy, wtopione w korpus okienko, przedni pierścień uszczelniający O-ring oraz mosiężne podkładki z podwójnym pierścieniem uszczelniającym w tylnej wnęce.
- Odczyty niestandardowe po jednym obrocie.
- Tuleje redukcyjne RB51 ze stali nierdzewnej AISI 303.
- Obudowa w innych kolorach.

Właściwości i zastosowania

Nakładane przelotowo na wrzeciona sterujące w dowolnym położeniu, dają możliwość odczytu aktualnej pozycji elementów maszyn. Mogą być również stosowane na urządzeniach napędzanych mechanicznie (patrz "Tabela możliwych kombinacji").

Ergonomia i konstrukcja

Bęben z podziałką kreskową na prawo od ostatniej cyfry podnosi dokładność odczytu. Bębny licznika są niewielkich rozmiarów, a ergonomiczne cyfry pozwalają na szybki odczyt. Okienko powiększające dla łatwiejszego odczytu (efekt soczewki), wtopione w korpus.

Akcesoria na życzenie (zamawiane osobno)

- GN 954.6: płyty ze stopu cynku, pokryte żywicą epoksydową, kolor czarny, wykończony na mat, do blokowania wałka (patrz tabela). Rękojeść nastawna typ GN 300 jako element zaciskowy (dostarczany w komplecie). Płyty blokujące GN 954.6 pozwalają na łatwe i trwałe zablokowanie wałka w danej pozycji. Posiadają otwór o średnicy 6.1 mm do umieszczenia w
nim tylnego kołka wskaźnika. Płyty mogą mieć zamocowaną rękojeść po prawej lub lewej stronie i mocowane są na maszynie za pomocą dwóch śrub z łbem cylindrycznym M4 (niedostarczane w komplecie).
- BS51: płyta dystansowa ze wzmocnionego włóknem szklanym technopolimeru na bazie poliamidu (PA) (kod CE.85900).
- MD51: pokrętło sterujące z technopolimeru na bazie poliamidu.
- RB51: tuleje redukcyjne ze stali oksydowanej na czarno (patrz tabela). Na życzenie i dla odpowiednich ilości tuleje ze stali nierdzewnej AISI 303 lub w innych rozmiarach.

DD51-LB z blokadą (wykonanie na życzenie)

Wskaźniki DD51-LB posiadają blokadę umożliwiającą zablokowanie wałka w żądanej pozycji aby zapobiec przypadkowemu przesunięciu ustalonej pozycji w razie wibracji.
Aby zablokować wrałek, należy zwyczajnie przesunąć dźwignię w pozycję A lub w pozycję B.
Blokada jest bardzo wytrzymała na powtarzające się cykle blokowania i zachowuje pełną sprawność działania przez cały okres użytkowania wskaźnika. Zamawiając wskaźnik z blokadą należy dodać do oznaczenia lub kodu indeks - LB (np. CE.84101-LB DD51-AN-00.50-D-GR-LB).

Instrukcja montażu

1. W korpusie urządzenia, w odległości 22 mm od osi wrzeciona, nawiercić otwór Ø 6 mm na głębokość 10 mm.
2. Ustawić wałek w pozycji zerowej.
3. Założyć wyzerowany wskaźnik na wałek i upewnić się czy kołek trafił w otwór.
UWAGA: Zakładając wskaźnik należy trzymać za jego tulejkę!
4. Dokręcić wkręt dociskowy.

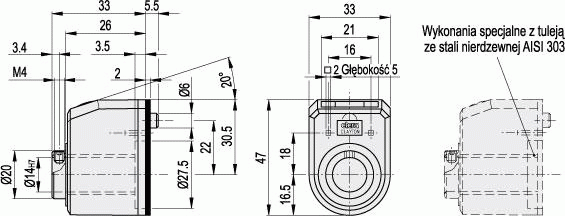

Wskaźniki położenia DD51 - rysunek techniczny
ProduktOdczyt po jednym obrocieWyświetlaczKierunek obrotuMateriałkolor

Cyfrowy wskaźnik położenia DD51-AR-001.0-D-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-AR-001.0-D-C2
001.0ARDTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-010.0-S-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-010.0-S-C3
010.0FRSTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-010.0-S-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-010.0-S-C2
010.0FRSTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-010.0-D-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-010.0-D-C3
010.0FRDTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-010.0-D-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-010.0-D-C2
010.0FRDTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-01.00-S-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-01.00-S-C3
01.00FRSTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-01.00-S-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-01.00-S-C2
01.00FRSTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-01.00-D-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-01.00-D-C3
01.00FRDTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-01.00-D-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-01.00-D-C2
01.00FRDTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-008.0-S-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-008.0-S-C3
008.0FRSTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-008.0-S-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-008.0-S-C2
008.0FRSTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-008.0-D-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-008.0-D-C3
008.0FRDTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-008.0-D-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-008.0-D-C2
008.0FRDTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-006.0-S-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-006.0-S-C3
006.0FRSTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-006.0-S-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-006.0-S-C2
006.0FRSTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-006.0-D-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-006.0-D-C3
006.0FRDTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-006.0-D-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-006.0-D-C2
006.0FRDTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-005.0-S-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-005.0-S-C3
005.0FRSTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-005.0-S-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-005.0-S-C2
005.0FRSTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-005.0-D-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-005.0-D-C3
005.0FRDTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-005.0-D-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-005.0-D-C2
005.0FRDTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-004.0-S-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-004.0-S-C3
004.0FRSTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-004.0-S-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-004.0-S-C2
004.0FRSTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-004.0-D-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-004.0-D-C3
004.0FRDTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-004.0-D-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-004.0-D-C2
004.0FRDTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-003.0-S-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-003.0-S-C3
003.0FRSTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-003.0-S-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-003.0-S-C2
003.0FRSTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-003.0-D-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-003.0-D-C3
003.0FRDTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-003.0-D-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-003.0-D-C2
003.0FRDTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-002.5-S-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-002.5-S-C2
002.5FRSTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-002.5-D-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-002.5-D-C2
002.5FRDTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-002.0-S-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-002.0-S-C3
002.0FRSTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-002.0-S-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-002.0-S-C2
002.0FRSTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-002.0-D-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-002.0-D-C3
002.0FRDTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-002.0-D-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-002.0-D-C2
002.0FRDTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-001.5-S-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-001.5-S-C3
001.5FRSTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-001.5-S-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-001.5-S-C2
001.5FRSTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-001.5-D-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-001.5-D-C3
001.5FRDTechnopolimerszary

Cyfrowy wskaźnik położenia DD51-FR-001.5-D-C2 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru pomarańczowy
DD51-FR-001.5-D-C2
001.5FRDTechnopolimerpomarańczowy

Cyfrowy wskaźnik położenia DD51-FR-001.0-S-C3 - z napędem bezpośrednim, 4-cyfrowy licznik, obudowa z technopolimeru szary
DD51-FR-001.0-S-C3
001.0FRSTechnopolimerszary
