Wskaźniki z pokrętłem MBT-GA

Pokrętło radełkowane w "ścięty diament"
Wysokoudarowy technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.
Oprawka
Technopolimer. Wtopiony wokół szyby.
Kolor
Czarny, wykończony na mat.
Szybka
Przezroczysty poliamid (PA-T) (praktycznie nietłukąca). Spawana ultradźwiękowo z obudową. Odporna na rozpuszczalniki, oleje, smary i inne czynniki chemiczne (unikać kontaktu z alkoholem w czasie czyszczenia).
Tarcza
Aluminium anodowane na mat, podziałka zgodnie lub przeciwnie do ruchu wskazówek zegara, kolor czarny.
Montaż
Piasta stalowa oksydowana na czarno, z otworem rozwiercanym w standardowej tolerancji H7. W komplecie z wkrętem zabezpieczającym z gniazdem sześciokątnym i wklęsłym czołem do ustalania na wałku zgodnie z UNI 5929-85.
Odczyt
Czarna wskazówka wykazuje liczbę obrotów wrzeciona z pozycji startowej (0); czerwona wskazówka wykazuje część kolejnego obrotu.
Dokładność odczytu gwarantuje specjalne łożysko kulkowe.
Ochrona IP
Całkowita szczelność ze stopniem ochrony IP 67, zgodnie z tabelą IEC 529.
Właściwości i zastosowania
Analogowe wskaźniki obrotów z napędem grawitacyjnym mocuje się w kołach ręcznych lub pokrętłach do wałków pracujących w osi poziomej lub odchylonej od poziomej o kąt max 60°.
Ergonomia i konstrukcja
Zewnętrzne obrzeże jest radełkowane w tzw. “ścięty diament”, co pozwala na wygodniejszy chwyt oraz przenoszenie maksymalnego momentu obrotowego nawet w najgorszych warunkach zewnętrznych, nie powodując przy tym zmęczenia operatora.

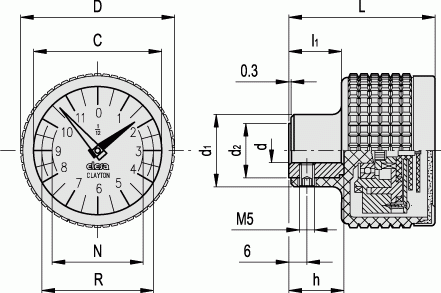

Produkt | Przełożenie | D [mm] | L [mm] | d%1% [mm] | d%2% [mm] | l%1% | Otwór montażowy d %H7% | Otwór montażowy h | Skala C | Skala R | Skala N |
MBT.70/GA12-0036-S | 36 | 70 | 52 | 28 | 22 | 19 | 10 | 22 | 60 | 51 | 44 |
MBT.70/GA12-0036-D | 36 | 70 | 52 | 28 | 22 | 19 | 10 | 22 | 60 | 51 | 44 |
MBT.70/GA12-0030-S | 30 | 70 | 52 | 28 | 22 | 19 | 10 | 22 | 60 | 51 | 44 |
MBT.70/GA12-0030-D | 30 | 70 | 52 | 28 | 22 | 19 | 10 | 22 | 60 | 51 | 44 |
MBT.70/GA12-0024-S | 24 | 70 | 52 | 28 | 22 | 19 | 10 | 22 | 60 | 51 | 44 |
MBT.70/GA12-0024-D | 24 | 70 | 52 | 28 | 22 | 19 | 10 | 22 | 60 | 51 | 44 |
MBT.70/GA12-0020-S | 20 | 70 | 52 | 28 | 22 | 19 | 10 | 22 | 60 | 51 | 44 |
MBT.70/GA12-0020-D | 20 | 70 | 52 | 28 | 22 | 19 | 10 | 22 | 60 | 51 | 44 |
MBT.70/GA12-0012-S | 12 | 70 | 52 | 28 | 22 | 19 | 10 | 22 | 60 | 51 | 44 |
MBT.70/GA12-0012-D | 12 | 70 | 52 | 28 | 22 | 19 | 10 | 22 | 60 | 51 | 44 |
MBT.70/GA12-0010-S | 10 | 70 | 52 | 28 | 22 | 19 | 10 | 22 | 60 | 51 | 44 |
MBT.70/GA12-0010-D | 10 | 70 | 52 | 28 | 22 | 19 | 10 | 22 | 60 | 51 | 44 |
MBT.70/GA12-0006-S | 6 | 70 | 52 | 28 | 22 | 19 | 10 | 22 | 60 | 51 | 44 |
MBT.70/GA12-0006-D | 6 | 70 | 52 | 28 | 22 | 19 | 10 | 22 | 60 | 51 | 44 |
MBT.50/GA11-0040-S | 40 | 51 | 48 | 24 | 18 | 16.5 | 8 | 17 | 42 | 37 | 30 |
MBT.50/GA11-0040-D | 40 | 51 | 48 | 24 | 18 | 16.5 | 8 | 17 | 42 | 37 | 30 |
MBT.50/GA11-0030-S | 30 | 51 | 48 | 24 | 18 | 16.5 | 8 | 17 | 42 | 37 | 30 |
MBT.50/GA11-0030-D | 30 | 51 | 48 | 24 | 18 | 16.5 | 8 | 17 | 42 | 37 | 30 |
MBT.50/GA11-0024-S | 24 | 51 | 48 | 24 | 18 | 16.5 | 8 | 17 | 42 | 37 | 30 |
MBT.50/GA11-0024-D | 24 | 51 | 48 | 24 | 18 | 16.5 | 8 | 17 | 42 | 37 | 30 |
MBT.50/GA11-0020-S | 20 | 51 | 48 | 24 | 18 | 16.5 | 8 | 17 | 42 | 37 | 30 |
MBT.50/GA11-0020-D | 20 | 51 | 48 | 24 | 18 | 16.5 | 8 | 17 | 42 | 37 | 30 |
MBT.50/GA11-0012-S | 12 | 51 | 48 | 24 | 18 | 16.5 | 8 | 17 | 42 | 37 | 30 |
MBT.50/GA11-0012-D | 12 | 51 | 48 | 24 | 18 | 16.5 | 8 | 17 | 42 | 37 | 30 |
MBT.50/GA11-0010-S | 10 | 51 | 48 | 24 | 18 | 16.5 | 8 | 17 | 42 | 37 | 30 |
MBT.50/GA11-0010-D | 10 | 51 | 48 | 24 | 18 | 16.5 | 8 | 17 | 42 | 37 | 30 |
