Wskaźniki położenia DD52R

4.8 1 1 1 1 1 1 1 1 1 1 Ocena 4.80 (5 głosów)
Wskaźniki położenia DD52R

Korpus i obudowa

Technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.
Czarna podstawa.
Obudowa w następujących kolorach:
- C2: pomarańczowy RAL 2004, wykończony na połysk.
- C3: szary RAL 7035, wykończony na mat.
Na życzenie i dla ilości minimum 10 sztuk dostępny jest kolor szaro-czarny RAL 7021 (C1).
Korpus przyspawany ultradźwiękowo do podstawy w celu ochrony przed zanieczyszczeniami i wnikaniem kurzu.

Okno

Przezroczysty technopolimer na bazie poliamidu (PA-T), wtopiony w korpus z idealną uszczelką. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne (unikać kontaktu z alkoholem w przypadku czyszczenia).

Odczyt

Pięciomiejscowy licznik (4 pola czarne i 1 czerwone (dziesiętne) lub 3 pola czarne i 2 czerwone (dziesiętne i setne). Wskazanie bezwzględnej wartości
przesunięcia liniowego elementu w mechanizmie śrubowym. Różne pozycje odczytu (patrz “Tabela możliwych kombinacji”).
- AN: pochylona górna.
- AR: pochylona dolna.
- FN: przednia górna.
- FR: przednia dolna

Uszczelka wewnętrzna

Guma NBR (“O-ring”) w miejscu styku obudowy i metalowej wstawki.

Uszczelka tylna

Poliuretan (wyposażenie standardowe).

Montaż

Tuleja stalowa, oksydowana na czarno z otworem Ø 20 mm w tolerancji H7. W komplecie z wkrętem zabezpieczającym z gniazdem sześciokątnym i wklęsłym czołem do ustalania na wałku zgodnie z UNI 5929-85. Wystający z tyłu podstawy kołek do unieruchamiania wskaźnika.

Kierunek obrotów

- D: Przyrost zgodnie z ruchem wskazówek zegara.
- S: Przyrost odwrotnie do ruchu wskazówek zegara.

Waga

96 gramów.

Wykonania specjalne na życzenie (dla odpowiednich ilości)

- Tuleje ze stali nierdzewnej AISI 303.
- Całkowicie szczelne wskaźniki o stopniu ochrony IP 67 zgodnie z IEC 529.
Całkowitą szczelność gwarantuje ultradźwiękowe spawanie korpusu i podstawy, wtopione w korpus okienko, przedni pierścień uszczelniający O-ring oraz mosiężne podkładki z podwójnym pierścieniem uszczelniającym w tylnej wnęce.
- Odczyty niestandardowe po jednym obrocie.
- Tuleje redukcyjne ze stali nierdzewnej AISI 303.
- Obudowa w innych kolorach.

Właściwości i zastosowania

Wskaźniki położenia o mniejszych rozmiarach mają bęben z podziałką kreskową na prawo od ostatniej cyfry. Podnosi to dokładność odczytu. Bębny licznika są niewielkich rozmiarów, a ergonomiczne cyfry pozwalają na szybki odczyt. Okienko powiększające dla łatwiejszego odczytu (efekt soczewki), wtopione w korpus.

Ergonomia i konstrukcja

Wskaźniki położenia o mniejszych rozmiarach mają bęben z podziałką kreskową na prawo od ostatniej cyfry. Podnosi to dokładność odczytu. Bębny licznika są niewielkich rozmiarów, a ergonomiczne cyfry pozwalają na szybki odczyt. Okienko powiększające dla łatwiejszego odczytu (efekt soczewki), wtopione w korpus.

Instrukcja montażu

1. W korpusie urządzenia, w odległości 30 mm od osi wrzeciona, nawiercić otwór Ø 6 mm na głębokość 10 mm.
2. Ustawić wałek w pozycji zerowej.
3. Założyć wyzerowany wskaźnik na wałek i upewnić się, czy kołek trafił w otwór.
UWAGA: Zakładając wskaźnik należy trzymać za jego tulejkę!.
4. Dokręcić wkręt dociskowy.

Akcesoria na życzenie (zamawiane osobno)

- RB52: tuleje redukcyjne ze stali oksydowanej na czarno (patrz tabela). Na życzenie i dla odpowiednich ilości tuleje ze stali nierdzewnej AISI 303 lub w innych rozmiarach.
- DG52: przednia przeciwpyłowa uszczelka z gumy syntetycznej NBR (kod CE.87910).
- GN 953.6: płyty ze stopu cynku, pokryte żywicą epoksydową, kolor czarny, wykończony na mat, do blokowania wałka (patrz tabela). Rękojeść nastawna typ GN 300 jako element zaciskowy (dostarczana w komplecie). Płyty blokujące GN 953.6 pozwalają na łatwe i trwałe zablokowanie wałka w danej pozycji. Posiadają otwór o średnicy 6.1 mm do umieszczenia w
nim tylnego kołka wskaźnika. Płyty mogą mieć zamocowaną rękojeść po prawej lub lewej stronie i mocowane są na maszynie za pomocą dwóch
śrub z łbem cylindrycznym M5 (niedostarczane w komplecie).
- BS52R: płyta dystansowa ze wzmocnionego włóknem szklanym technopolimeru na bazie poliamidu(PA) - kod CE.83950, posiadają dwa nawiercone wstępnie otwory pod wkręty samogwintujące o średnicy 2.2 zgodnie z UNI 10227 (nie dostarczane w komplecie). Razem ze wskaźnikami DD52R całkowite wymiary są identyczne jak wymiary wskaźnika DD52.
- PE.6-10: sworzeń antyrotacyjny z czerwonego technopolimeru (kod CE.83960).

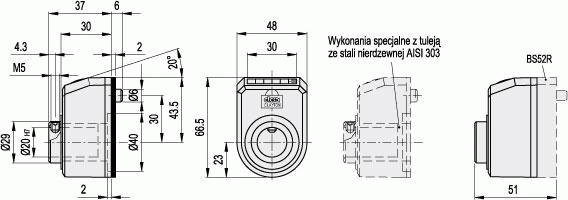

Wskaźniki położenia DD52R - rysunek techniczny
Produkt Pozycja odczytu Skok Odczyt po jednym obrocie Kierunek przyrostu wartości Kolor

Cyfrowy wskaźnik położenia DD52R-FR-0002.5-D-AR

DD52R-FR-0002.5-D-AR
pochylona dolna2.50002.5Przyrost w prawo-

Cyfrowy wskaźnik położenia DD52R-FR-000.50-D-AR

DD52R-FR-000.50-D-AR
pochylona dolna0.50000.50Przyrost w prawo-

Cyfrowy wskaźnik położenia DD52R-FN-0005.0-S-AR

DD52R-FN-0005.0-S-AR
pochylona dolna5.00005.0Przyrost w lewo-

Cyfrowy wskaźnik położenia DD52R-FN-0004.0-S-AR

DD52R-FN-0004.0-S-AR
pochylona dolna4.00004.0Przyrost w prawo-

Cyfrowy wskaźnik położenia DD52R-FN-0003.0-D-AR

DD52R-FN-0003.0-D-AR
pochylona dolna3.00003.0Przyrost w prawo-

Cyfrowy wskaźnik położenia DD52R-FN-0002.0-S-AR

DD52R-FN-0002.0-S-AR
pochylona dolna2.00002.0Przyrost w lewo-

Cyfrowy wskaźnik położenia DD52R-FN-000.50-D-AR

DD52R-FN-000.50-D-AR
pochylona dolna0.50000.50Przyrost w prawo-

Cyfrowy wskaźnik położenia DD52R-AR-0010.0-D-AR

DD52R-AR-0010.0-D-AR
pochylona dolna10.00010.0Przyrost w prawo-

Wskaźnik położenia DD52R-AR-0006.0-S-AR

DD52R-AR-0006.0-S-AR
pochylona dolna6.00006.0Przyrost w lewo-

Wskaźnik położenia DD52R-AR-0006.0-D-AR

DD52R-AR-0006.0-D-AR
pochylona dolna6.00006.0Przyrost w prawo-

Wskaźnik położenia DD52R-AR-0005.0-S-AR

DD52R-AR-0005.0-S-AR
pochylona dolna5.00005.0Przyrost w lewo-

Wskaźnik położenia DD52R-AR-0005.0-D-AR

DD52R-AR-0005.0-D-AR
pochylona dolna5.00005.0Przyrost w prawo-

Cyfrowy wskaźnik położenia DD52R-AR-0004.0-D-AR

DD52R-AR-0004.0-D-AR
pochylona dolna4.00004.0Przyrost w prawo-

Cyfrowy wskaźnik położenia DD52R-AR-0003.0-D-GR

DD52R-AR-0003.0-D-GR
pochylona dolna3.00003.0Przyrost w prawo-

Cyfrowy wskaźnik położenia DD52R-AR-0003.0-D-AR

DD52R-AR-0003.0-D-AR
pochylona dolna3.00003.0Przyrost w prawo-

Wskaźnik położenia DD52R-AR-0002.5-D-GR

DD52R-AR-0002.5-D-GR
pochylona dolna2.50002.5Przyrost w prawo-

Wskaźnik położenia DD52R-AR-0002.0-S-AR

DD52R-AR-0002.0-S-AR
pochylona dolna2.00002.0Przyrost w lewo-

Wskaźnik położenia DD52R-AR-0002.0-D-AR

DD52R-AR-0002.0-D-AR
pochylona dolna2.00002.0Przyrost w prawo-

Wskaźnik położenia DD52R-AR-0001.0-D-AR

DD52R-AR-0001.0-D-AR
pochylona dolna1.00001.0Przyrost w prawo-

Wskaźnik położenia DD52R-AR-000.50-D-C3

DD52R-AR-000.50-D-C3
pochylona dolna0.50000.50Przyrost w prawoszary

Wskaźnik położenia DD52R-AN-0010.0-D-AR

DD52R-AN-0010.0-D-AR
pochylona dolna10.00010.0Przyrost w prawo-

Wskaźnik położenia DD52R-AN-0006.0-S-AR

DD52R-AN-0006.0-S-AR
pochylona dolna6.00006.0Przyrost w lewo-

Wskaźnik położenia DD52R-AN-0006.0-D-AR

DD52R-AN-0006.0-D-AR
pochylona dolna6.00006.0Przyrost w prawo-

Wskaźnik położenia DD52R-AN-0005.0-S-AR

DD52R-AN-0005.0-S-AR
pochylona dolna5.00005.0Przyrost w lewo-

Wskaźnik położenia DD52R-AN-0005.0-D-AR

DD52R-AN-0005.0-D-AR
pochylona dolna5.00005.0Przyrost w prawo-

Wskaźnik położenia DD52R-AN-0004.0-S-GR

DD52R-AN-0004.0-S-GR
pochylona dolna4.00004.0Przyrost w lewo-

Wskaźnik położenia DD52R-AN-0004.0-D-AR

DD52R-AN-0004.0-D-AR
pochylona dolna4.00004.0Przyrost w prawo-

Cyfrowy wskaźnik położenia DD52R-AN-0003.0-D-C3

DD52R-AN-0003.0-D-C3
pochylona dolna4.00003.0Przyrost w prawoszary

Wskaźnik położenia DD52R-AN-0002.5-S-AR

DD52R-AN-0002.5-S-AR
pochylona dolna2.50002.5Przyrost w lewo-

Wskaźnik położenia DD52R-AN-0002.5-D-AR

DD52R-AN-0002.5-D-AR
pochylona dolna2.50002.5Przyrost w prawo-

Wskaźnik położenia DD52R-AN-0002.0-S-AR

DD52R-AN-0002.0-S-AR
pochylona dolna2.00002.0Przyrost w prawo-

Wskaźnik położenia DD52R-AN-0002.0-D-AR

DD52R-AN-0002.0-D-AR
pochylona dolna2.00002.0Przyrost w prawo-

Wskaźnik położenia DD52R-AN-0001.0-S-AR

DD52R-AN-0001.0-S-AR
pochylona dolna1.00001.0Przyrost w lewo-

Wskaźnik położenia DD52R-AN-0001.0-D-GR

DD52R-AN-0001.0-D-GR
pochylona dolna1.00001.0Przyrost w prawo-

Wskaźnik położenia DD52R-AN-0001.0-D-AR

DD52R-AN-0001.0-D-AR
pochylona dolna1.00001.0Przyrost w prawo-

Wskaźnik położenia DD52R-AN-000.50-D-AR

DD52R-AN-000.50-D-AR
pochylona dolna0.50000.5Przyrost w prawo-

Cyfrowy wskaźnik położenia DD52R-AN-0001.0-S-C3

DD52R-AN-0001.0-S-C3
pochylona górna2.00001.0Przyrost w lewoszary
