Wskaźniki położenia DD51-E

4.7272727272727 1 1 1 1 1 1 1 1 1 1 Ocena 4.73 (11 głosów)
Wskaźniki położenia DD51-E

Korpus i podstawa

Technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.
Czarna podstawa.
Obudowa w następujących kolorach:
- C2: pomarańczowy RAL 2004, wykończony na połysk.
- C3: szary RAL 7035, wykończony na połysk.
Pokrywa baterii uszczelniona, mocowana śrubami samogwintującymi UNI 6955 ze stali nierdzewnej z gniazdem typu TORX® T06 (marka zastrzeżona przez TEXTRON INC.)
Korpus przyspawany ultradźwiękowo do podstawy w celu ochrony przed zanieczyszczeniami i wnikaniem kurzu.

Montaż

Tuleja ze stali nierdzewnej AISI 304 z otworem Ø 14 mm w tolerancji H7. W komplecie z wkrętem zabezpieczającym ze stali nierdzewnej AISI 304 z gniazdem sześciokątnym i wklęsłym czołem do ustalania na wałku zgodnie z UNI 5929-85.

Okno

Przezroczysty technopolimer na bazie poliamidu (PA-T), wtopiony w korpus gwarantujący spójne połączenie. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne (unikać kontaktu z alkoholem w przypadku czyszczenia).

Odczyt

Pięciocyfrowy licznik o wysokości 8,0 mm.
Parametry odczytu można modyfikować i ustawiać za pomocą odpowiednich klawiszy:
- wartości wyświetlane w mm, calach lub stopniach.
- wyświetlanie trybu użycia (absolutny lub przyrostowy).
- orientacja odczytu (prawa lub odwrócona).

Klawiatura

Membrana z poliestru. Odporna na rozpuszczalniki, alkohole, kwasy i zasady.

Uszczelka wewnętrzna

Guma syntetyczna NBR (“O-ring”) w miejscu styku obudowy i metalowej wstawki.
Tuleja mosiężna z podwójną uszczelką ("O-ring") z gumy syntetycznej NBR w tylnej części obudowy (DD51-E-SST-IP67).

Uszczelka tylna

Pianka polietylenowa (wyposażenie standardowe).

Wykonania standardowe

- DD51-E-SST-IP65: całkowicie uszczelniony wskaźnik, stopień ochrony IP65, patrz tabela IEC 529.
- DD51-E-SST-IP67: całkowicie uszczelniony wskaźnik, stopień ochrony IP67, patrz tabela, mosiężna tuleja z podwójnym uszczelnieniem.

Właściwości i zastosowania

Zasilane baterią wskaźniki DD51-E, nakładane przelotowo na wrzeciona sterujące w dowolnym położeniu, dają możliwość odczytu aktualnej pozycji elementów maszyn. Mogą być również stosowane na urządzeniach napędzanych mechanicznie (patrz "Tabela charakterystki elektrycznej i mechanicznej").
Pięciomiejscowy licznik o wysokości 8,0 mm umożliwia odczyt pod różnym kątem.
Okno z przezroczystego technopolimeru chroni ekran LCD przed przypadkowym uszkodzeniem. Wysoki stopień ochrony, IP65 lub IP67, sprawia że wskaźniki można stosować w aplikacjach wymagających częstych cykli mycia.

W trybie pracy, możliwe jest wybranie za pomocą 3 klawiszy funkcyjnych, trybu przyrostowego lub absolutnego, jednostki miary (mm, cale lub stopnie), można również wyzerować licznik lub załadować wartość startową i końcową.

W trybie programowalnym, za pomocą 3 klawiszy funkcyjnych, istnieje możliwość zaprogramowania wartości odczytu po jednym obrocie wałka, kierunku obrotów, pozycji odczytu, rozdzielczości (ilości wyświetalnych cyfr dziesiętnych), wartości źródłowej i docelowej, maksymalną prędkość obrotową oraz przypisać funkcje do klawiszy wybierając spośród dostępnych opcji.

Wbudowana bateria litowa zapewnia długą żywotność (ponad 5 lat). Gdy bateria wymaga wymiany na wyświetlaczu pojawi się specjalny symbol. Wymiana polega na zdjęciu pokrywy frontowej (rys. 1), bez konieczności demontażu wskaźnika z wałka i bez strat w ustawieniach parametrów.
Więcej informacji patrz Instrukcja obsługi.

Akcesoria na życzenie (zamawiane osobno)

- Tuleje redukcyjne RB51 ze stali nierdzewnej AISI 303.


Ergonomia i konstrukcja

Okienko powiększające dla łatwiejszego odczytu (efekt soczewki), wtopione w korpus.

Instrukcja montażu

1. W korpusie urządzenia, w odległości 22 mm od osi wrzeciona, nawiercić otwór Ø 6 mm na głębokość 10 mm.
2. Ustawić wałek w pozycji zerowej.
3. Założyć wyzerowany wskaźnik na wałek i upewnić się czy kołek trafił w otwór.
UWAGA: Zakładając wskaźnik należy trzymać za jego tulejkę!
4. Dokręcić wkręt dociskowy.

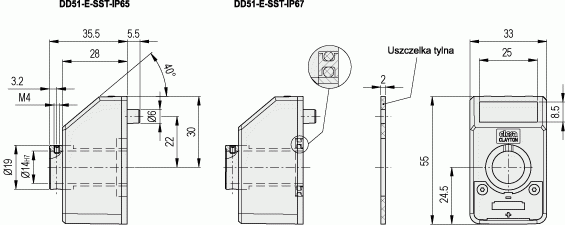

Wskaźniki położenia DD51-E - rysunek techniczny
