Analogowe wskaźniki obrotów z napędem przymusowym PA11 PA12

Obudowa z wtopioną osią
Wzmocniony włóknem szklanym technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.
Oprawka
Technopolimer. Wtopiony wokół szyby.
Kolor
Czarny, wykończony na mat.
Szyba
Przezroczysty poliamid (PA-T) (praktycznie nietłukący). Przyspawany ultradźwiękowo do obudowy. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne (w czasie czyszczenia należy unikać kontaktu z alkoholem).
Tarcza
Aluminium anodowane na mat, podziałka zgodnie lub przeciwnie do ruchu wskazówek zegara, kolor czarny.
Odczyt
Czarna wskazówka wykazuje liczbę obrotów wrzeciona z pozycji startowej (0); czerwona wskazówka wykazuje części obrotu.
Dokładność odczytu gwarantuje specjalne łożysko kulkowe.
Przełożenie
By dobrać przełożenie patrz wstęp do Wskaźników z napędem przymusowym.
Ochrona IP
Całkowita szczelność, stopień ochrony IP 67, zgodnie z tabelą IEC 529.
Właściwości i zastosowania
Analogowe wskaźniki obrotów z napędem przymusowym mocuje się w kołach lub pokrętłach do wałków pracujących w każdej osi.
Aby wybrać pokrętło lub koło ręczne patrz tabela "Możliwe kombinacje pokręteł/kół ręcznych i wskaźników".

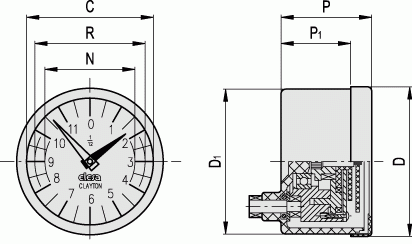

Produkt | Przełożenie | D [mm] | P [mm] | D1 [mm] | P1 [mm] | p2 [mm] | Skala C | Skala R | Skala n |
PA11-0010-D | 10 | 49.8 | 30 | 48.2 | 23 | 42 | 37 | 30 | - |
PA11-0010-S | 10 | 49.8 | 30 | 48.2 | 23 | 42 | 37 | 30 | - |
PA11-0012-D | 12 | 49.8 | 30 | 48.2 | 23 | 42 | 37 | 30 | - |
PA11-0012-S | 12 | 49.8 | 30 | 48.2 | 23 | 42 | 37 | 30 | - |
PA11-0020-D | 20 | 49.8 | 30 | 48.2 | 23 | 42 | 37 | 30 | - |
PA11-0020-S | 20 | 49.8 | 30 | 48.2 | 23 | 42 | 37 | 30 | - |
PA11-0030-D | 30 | 49.8 | 30 | 48.2 | 23 | 42 | 37 | 30 | - |
PA11-0030-S | 30 | 49.8 | 30 | 48.2 | 23 | 42 | 37 | 30 | - |
PA12-0010-D | 10 | 68.5 | 32 | 67 | 25 | 60 | 51 | 44 | - |
PA12-0010-S | 10 | 68.5 | 32 | 67 | 25 | 60 | 51 | 44 | - |
PA12-0012-D | 12 | 68.5 | 32 | 67 | 25 | 60 | 51 | 44 | - |
PA12-0012-S | 12 | 68.5 | 32 | 67 | 25 | 60 | 51 | 44 | - |
PA12-0020-D | 20 | 68.5 | 32 | 67 | 25 | 60 | 51 | 44 | - |
PA12-0020-S | 20 | 68.5 | 32 | 67 | 25 | 60 | 51 | 44 | - |
PA12-0030-D | 30 | 68.5 | 32 | 67 | 25 | 60 | 51 | 44 | - |
PA12-0030-S | 30 | 68.5 | 32 | 67 | 25 | 60 | 51 | 44 | - |
