Wskaźniki położenia DD50

Korpus i obudowa

Technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.
Czarna podstawa.
Obudowa w następujących kolorach:
- C2: pomarańczowy RAL 2004, wykończony na połysk.
- C3: szary RAL 7035, wykończony na mat.
Na życzenie i dla ilości minimum 10 sztuk dostępny jest kolor szaro-czarny RAL 7021 (C1).
Korpus przyspawany ultradźwiękowo do podstawy w celu ochrony przed zanieczyszczeniami i wnikaniem kurzu.

Okno

Przezroczysty technopolimer na bazie poliamidu (PA-T), wtopiony w korpus z idealną uszczelką. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne (unikać kontaktu z alkoholem w przypadku czyszczenia).

Odczyt

Wskazanie przesunięcia mechanizmu poprzez wałek z poycji startowej (0).
Trzy-miejscowy licznik 2 pola czarne i 1 czerwone(dziesiętne) lub 1 pole czarne i 2 czerwone (dziesiętne i setne), 3 pola czarne na życzenie.
Różne pozycje odczytu (patrz "Tabela możliwych kombinacji").
- AN: pochylona górna.
- AR: pochylona dolna.
- FN: przednia górna.
- FR: przednia dolna.


Uszczelka wewnętrzna

Guma NBR (“O-ring”) w miejscu styku obudowy i metalowej wstawki.

Uszczelka tylna

Poliuretan (wyposażenie standardowe).

Montaż

Tuleja stalowa, oksydowana na czarno z otworem Ø 10 mm w tolerancji H7. W komplecie z wkrętem zabezpieczającym z gniazdem sześciokątnym i wklęsłym czołem do ustalania na wałku zgodnie z UNI 5929-85.

Kierunek obrotów

- D: Przyrost zgodnie z ruchem wskazówek zegara.
- S: Przyrost odwrotnie do ruchu wskazówek zegara.

Waga

21 gramów.

Wykonania specjalne na życzenie (dla odpowiednich ilości)

- Tuleje ze stali nierdzewnej AISI 303.
- Całkowicie szczelne wskaźniki o stopniu ochrony IP 67 zgodnie z IEC 529. Całkowitą szczelność gwarantuje ultradźwiękowe spawanie korpusu i podstawy, wtopione w korpus okienko, przedni pierścień uszczelniający O-ring oraz mosiężne podkładki z podwójnym pierścieniem uszczelniającym w tylnej wnęce.
- Odczyty niestandardowe po jednym obrocie.
- Tuleje redukcyjne RB50 ze stali nierdzewnej AISI 303.
- Obudowa w różnych kolorach.

Właściwości i zastosowanie

Nakładane przelotowo na wrzeciona sterujące w dowolnym położeniu, dają możliwość odczytu aktualnej pozycji elementów maszyn. Mogą być również stosowane na urządzeniach napędzanych mechanicznie (patrz "Tabela możliwych kombinacji").

Ergonomia i konstrukcja

Bębny licznika są niewielkich rozmiarów, a ergonomiczne cyfry pozwalają na szybki odczyt. Okienko powiększające dla łatwiejszego odczytu (efekt soczewki), wtopione w korpus.

Instrukcja montażu

1. W korpusie urządzenia, w odległości 18 mm od osi wrzeciona, nawiercić otwór Ø 6 mm na głębokość 10 mm.
2. Ustawić wrzeciono w pozycji zerowej.
3. Założyć wyzerowany wskaźnik na wałek i upewnić się czy kołek trafił w otwór.
Uwaga! Zakładając wskaźnik należy trzmać za jego tulejkę!
4. Dokręcić wkręt dociskowy.

Akcesoria na życzenie (zamawiane osobno)

RB50: tuleje redukcyjne ze stali oksydowanej na czarno (patrz tabela).

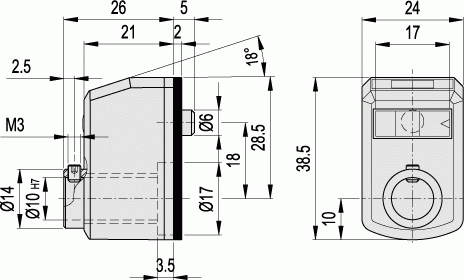

Wskaźniki położenia DD50 - rysunek techniczny
Produkt Pozycja odczytu Skok Odczyt po jednym obrocie Kierunek przyrostu wartości Kolor

DD50-FR-05.0-D-C2

Cyfrowy wskaźnik położenia DD50-AR-10.0-S-GR

DD50-AR-10.0-S-GR
pochylona dolna1010.0odwrotnie do ruchu wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AR-10.0-S-AR

DD50-AR-10.0-S-AR
pochylona dolna1010.0odwrotnie do ruchu wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AR-10.0-D-GR

DD50-AR-10.0-D-GR
pochylona dolna1010.0zgodnie z ruchem wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AR-10.0-D-AR

DD50-AR-10.0-D-AR
pochylona dolna1010.0zgodnie z ruchem wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AR-1.00-S-GR

DD50-AR-1.00-S-GR
pochylona dolna100.10odwrotnie do ruchu wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AR-1.00-S-AR

DD50-AR-1.00-S-AR
pochylona dolna100.10odwrotnie do ruchu wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AR-1.00-D-GR

DD50-AR-1.00-D-GR
pochylona dolna100.10zgodnie z ruchem wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AR-1.00-D-AR

DD50-AR-1.00-D-AR
pochylona dolna100.10zgodnie z ruchem wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AR-05.0-S-GR

DD50-AR-05.0-S-GR
pochylona dolna5.005.0odwrotnie do ruchu wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AR-05.0-S-AR

DD50-AR-05.0-S-AR
pochylona dolna5.005.0odwrotnie do ruchu wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AR-05.0-D-GR

DD50-AR-05.0-D-GR
pochylona dolna5.005.0zgodnie z ruchem wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AR-05.0-D-AR

DD50-AR-05.0-D-AR
pochylona dolna5.005.0zgodnie z ruchem wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AR-04.0-S-GR

DD50-AR-04.0-S-GR
pochylona dolna4.004.0odwrotnie do ruchu wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AR-04.0-S-AR

DD50-AR-04.0-S-AR
pochylona dolna4.004.0odwrotnie do ruchu wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AR-04.0-D-GR

DD50-AR-04.0-D-GR
pochylona dolna4.004.0zgodnie z ruchem wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AR-04.0-D-AR

DD50-AR-04.0-D-AR
pochylona dolna4.004.0zgodnie z ruchem wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AR-02.0-S-GR

DD50-AR-02.0-S-GR
pochylona dolna2.002.0odwrotnie do ruchu wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AR-02.0-S-AR

DD50-AR-02.0-S-AR
pochylona dolna2.002.0odwrotnie do ruchu wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AR-02.0-D-GR

DD50-AR-02.0-D-GR
pochylona dolna2.002.0zgodnie z ruchem wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AR-02.0-D-AR

DD50-AR-02.0-D-AR
pochylona dolna2.002.0zgodnie z ruchem wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AR-01.0-S-GR

DD50-AR-01.0-S-GR
pochylona dolna1.001.0odwrotnie do ruchu wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AR-01.0-S-AR

DD50-AR-01.0-S-AR
pochylona dolna1.001.0odwrotnie do ruchu wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AR-01.0-D-GR

DD50-AR-01.0-D-GR
pochylona dolna1.001.0zgodnie z ruchem wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AR-01.0-D-AR

DD50-AR-01.0-D-AR
pochylona dolna1.001.0zgodnie z ruchem wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AR-0.50-S-GR

DD50-AR-0.50-S-GR
pochylona dolna5.00.50odwrotnie do ruchu wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AR-0.50-S-AR

DD50-AR-0.50-S-AR
pochylona dolna5.00.50odwrotnie do ruchu wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AR-0.50-D-GR

DD50-AR-0.50-D-GR
pochylona dolna5.00.50zgodnie z ruchem wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AR-0.50-D-AR

DD50-AR-0.50-D-AR
pochylona dolna5.00.50zgodnie z ruchem wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AN-10.0-S-GR

DD50-AN-10.0-S-GR
pochylona górna1010.0odwrotnie do ruchu wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AN-10.0-S-AR

DD50-AN-10.0-S-AR
pochylona górna1010.0odwrotnie do ruchu wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AN-10.0-D-GR

DD50-AN-10.0-D-GR
pochylona górna1010.0zgodnie z ruchem wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AN-10.0-D-AR

DD50-AN-10.0-D-AR
pochylona górna1010.0zgodnie z ruchem wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AN-1.00-S-GR

DD50-AN-1.00-S-GR
pochylona górna100.10odwrotnie do ruchu wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AN-1.00-S-AR

DD50-AN-1.00-S-AR
pochylona górna100.10odwrotnie do ruchu wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AN-1.00-D-GR

DD50-AN-1.00-D-GR
pochylona górna100.10zgodnie z ruchem wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AN-1.00-D-AR

DD50-AN-1.00-D-AR
pochylona górna10.00.10zgodnie z ruchem wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AN-05.0-S-GR

DD50-AN-05.0-S-GR
pochylona górna5.005.0odwrotnie do ruchu wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AN-05.0-S-AR

DD50-AN-05.0-S-AR
pochylona górna5.005.0odwrotnie do ruchu wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AN-05.0-D-GR

DD50-AN-05.0-D-GR
pochylona górna5.005.0zgodnie z ruchem wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AN-05.0-D-AR

DD50-AN-05.0-D-AR
pochylona górna5.005.0zgodnie z ruchem wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AN-04.0-S-GR

DD50-AN-04.0-S-GR
pochylona górna4.004.0odwrotnie do ruchu wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AN-04.0-S-AR

DD50-AN-04.0-S-AR
pochylona górna4.004.0odwrotnie do ruchu wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AN-04.0-D-GR

DD50-AN-04.0-D-GR
pochylona górna4.004.0zgodnie z ruchem wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AN-04.0-D-AR

DD50-AN-04.0-D-AR
pochylona górna4.004.0zgodnie z ruchem wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AN-02.0-S-GR

DD50-AN-02.0-S-GR
pochylona górna2.002.0odwrotnie do ruchu wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AN-02.0-S-AR

DD50-AN-02.0-S-AR
pochylona górna2.002.0odwrotnie do ruchu wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AN-02.0-D-GR

DD50-AN-02.0-D-GR
pochylona górna2.002.0zgodnie z ruchem wskazówek zegaraszary

Cyfrowy wskaźnik położenia DD50-AN-02.0-D-AR

DD50-AN-02.0-D-AR
pochylona górna2.002.0zgodnie z ruchem wskazówek zegarapomarańczowy

Cyfrowy wskaźnik położenia DD50-AN-01.0-S-GR

DD50-AN-01.0-S-GR
pochylona górna1.001.0odwrotnie do ruchu wskazówek zegaraszary
