Zestawy kołowe RE.E2

4.7777777777778 1 1 1 1 1 1 1 1 1 1 Ocena 4.78 (9 głosów)
Zestawy kołowe RE.E2
Wieniec
Guma wulkanizowana NBR, twardość 83 wg Shore’a A.

Korpus koła
Technopolimer na bazie polipropylenu (PP). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.

Otwór
Wykonane bezpośrednio w korpusie.

Szpilka osiowa
Precyzyjnie skalibrowana tuleja dystansowa, jest ściśnięta pomiędzy dwoma bokami obudowy poprzez śrubę i nakrętkę, dokręcone odpowiednim momentem. Dzięki temu koło obraca się z dużą swobodą.

Wykonania standardowe
RBL: koło.
PBL: koło z obudową stałą i płytą montażową.
SBL: koło z obudową skrętną i płytą montażową.
SBF: koło z obudową skrętną, płytą montażową i blokadą.
FBL: standardowe koło ze skrętną obudową i przelotowym otworem montażowym.
FBF: standardowe koło ze skrętną obudową i blokadą, z przelotowym otworem montażowym.

Obudowa stała z płytą montażową
Wykonana z blachy stalowej ocynkowanej obudowa jest zaprojektowana tak, aby przenieść obciążenie do 4000N. Ze względów bezpieczeństwa nośność obudowy jest większa niż dynamiczna nośność zestawu kołowego (patrz tabela).

Obudowa skrętna z płytą montażową
Wykonana z blachy stalowej ocynkowanej, obudowa jest zaprojektowana tak, aby przenieść obciążenie do 4000N. Ze względów bezpieczeństwa nośność obudowy jest większa niż dynamiczna nośność zestawu kołowego (patrz tabela). Podwójne łożysko oraz bezpośrednie połączenie płyty z bieżnią łożyska, zapewniają doskonałą zwrotność i bardzo mały luz głowicy skrętnej (rys. 1). Obudowa nie wymaga konserwacji.

Obudowa składa się z:
1) Płyta montażowa: blacha stalowa elektrolitycznie cynkowana
2) Widelec: blacha stalowa elektrolitycznie cynkowana
3) Bieżnia łożyska kulkowego: blacha stalowa elektrolitycznie cynkowana
4) Tuleja osiowa: znajdująca się w płycie montażowej, tłoczona na zimno
5) Łącznik: nasmarowane podwójne łożysko kulkowe
6) Uszczelka przeciwpyłowa: RAL 7015 ciemnoszary technopolimer.

Blokada
Średnica koła 80-150mm: całkowita (podwójna) blokada uniemożliwia obrót koła oraz płyty montażowej.  Optymalizacja wymiarów i odciągana dźwignia blokady gwarantują minimalne gabaryty przy maksymalnym komforcie uruchamiania. Blokada obrotu zestawu skrętnego w obu kierunkach realizowana jest poprzez układ z podwójnym zębem blokującym, zabezpieczony sprężyną z hartowanej stali węglowej. Średnica koła 200mm: całkowita (podwójna) blokada uniemożliwia obrót koła oraz płyty montażowej. Optymalizacja wymiarów i odciągany pedał hamulca gwarantują minimalne gabaryty przy maksymalnym komforcie uruchamiania. Materiałem sprężyny jest hartowana stal węglowa.

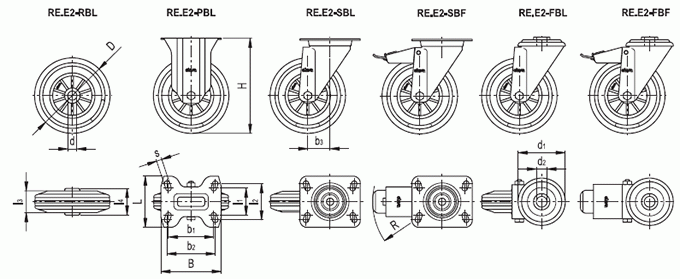

Zestawy kołowe RE.E2 - rysunek techniczny
Produkt Główne wymiary Obciąż. stat. [N] Obciąż. toczna [N] Obciąż. dyn.[N] Wykonanie
D d l3 l4 H B L s b1 l1 b2 l2 b3 R d1 d2

Zestaw kołowy RE.E2-080-RBL

RE.E2-080-RBL
80122539------------1500500650koło

Zestaw kołowy RE.E2-080-PBL

RE.E2-080-PBL
801225-10710085975458060-----500650koło z obudową stałą i płytą montażową

Zestaw kołowy RE.E2-080-SBL

RE.E2-080-SBL
801225-1071008597545806039----500650koło z obudową skrętną i płytą montażową

Zestaw kołowy RE.E2-080-SBF

RE.E2-080-SBF
801225-1071008597545806039120---500650koło z obudową skrętną, płytą montażową i blokadą

Zestaw kołowy RE.E2-080-FBL

RE.E2-080-FBL
801225-107-------39-7312-500650standardowe koło ze skrętną obudową i przelotowym otworem montażowym

Zestaw kołowy RE.E2-080-FBF

RE.E2-080-FBF
801225-107-------391207312-500650standardowe koło ze skrętną obudową i blokadą, z przelotowym otworem montażowym

Zestaw kołowy RE.E2-100-RBL

RE.E2-100-RBL
100123044------------2000750800koło

Zestaw kołowy RE.E2-100-PBL

RE.E2-100-PBL
1001230-12810085975458060-----750800koło z obudową stałą i płytą montażową

Zestaw kołowy RE.E2-100-SBL

RE.E2-100-SBL
1001230-1281008597545806035----750800koło z obudową skrętną i płytą montażową

Zestaw kołowy RE.E2-100-SBF

RE.E2-100-SBF
1001230-1281008597545806035120---750800koło z obudową skrętną, płytą montażową i blokadą

Zestaw kołowy RE.E2-100-FBL

RE.E2-100-FBL
1001230-128-------35-7312-750800standardowe koło ze skrętną obudową i przelotowym otworem montażowym

Zestaw kołowy RE.E2-100-FBF

RE.E2-100-FBF
1001230-128-------351207312-750800standardowe koło ze skrętną obudową i blokadą, z przelotowym otworem montażowym

Zestaw kołowy RE.E2-125-RBL

RE.E2-125-RBL
1251537.544------------22508501100koło

Zestaw kołowy RE.E2-125-PBL

RE.E2-125-PBL
1251537.5-15610085975458060-----8501100koło z obudową stałą i płytą montażową

Zestaw kołowy RE.E2-125-SBL

RE.E2-125-SBL
1251537.5-1561008597545806037----8501100koło z obudową skrętną i płytą montażową

Zestaw kołowy RE.E2-125-SBF

RE.E2-125-SBF
1251537.5-1561008597545806037120---8501100koło z obudową skrętną, płytą montażową i blokadą

Zestaw kołowy RE.E2-125-FBL

RE.E2-125-FBL
1251537.5-156-------37-7312-8501100standardowe koło ze skrętną obudową i przelotowym otworem montażowym

Zestaw kołowy RE.E2-125-FBF

RE.E2-125-FBF
1251537.5-156-------371207312-8501100standardowe koło ze skrętną obudową i blokadą, z przelotowym otworem montażowym

Zestaw kołowy RE.E2-150-RBL

RE.E2-150-RBL
150154044------------275010001300koło

Zestaw kołowy RE.E2-150-PBL

RE.E2-150-PBL
1501540-18210085975458060-----10001300koło z obudową stałą i płytą montażową

Zestaw kołowy RE.E2-150-SBL

RE.E2-150-SBL
1501540-1821008597545806034----10001300koło z obudową skrętną i płytą montażową

Zestaw kołowy RE.E2-150-SBF

RE.E2-150-SBF
1501540-1821008597545806034120---10001300koło z obudową skrętną, płytą montażową i blokadą

Zestaw kołowy RE.E2-150-FBL

RE.E2-150-FBL
1501540-182-------37-7312-10001300standardowe koło ze skrętną obudową i przelotowym otworem montażowym

Zestaw kołowy RE.E2-150-FBF

RE.E2-150-FBF
1501540-182-------371207312-10001300standardowe koło ze skrętną obudową i blokadą, z przelotowym otworem montażowym

Zestaw kołowy RE.E2-180-RBL

RE.E2-180-RBL
180204559------------350013001800koło

Zestaw kołowy RE.E2-180-PBL

RE.E2-180-PBL
1802045-219140114111057310585-----13001800koło z obudową stałą i płytą montażową

Zestaw kołowy RE.E2-180-SBL

RE.E2-180-SBL
1802045-21914011411105731058556----13001800koło z obudową skrętną i płytą montażową

Zestaw kołowy RE.E2-180-SBF

RE.E2-180-SBF
1802045-21914011411105731058556156---13001800koło z obudową skrętną, płytą montażową i blokadą

Zestaw kołowy RE.E2-180-FBL

RE.E2-180-FBL
1802045-214-------56-10220-13001800standardowe koło ze skrętną obudową i przelotowym otworem montażowym

Zestaw kołowy RE.E2-180-FBF

RE.E2-180-FBF
1802045-214-------5615610220-13001800standardowe koło ze skrętną obudową i blokadą, z przelotowym otworem montażowym

Zestaw kołowy RE.E2-200-RBL

RE.E2-200-RBL
200205059------------400014002250koło

Zestaw kołowy RE.E2-200-PBL

RE.E2-200-PBL
2002050-240140114111057310585-----14002250koło z obudową stałą i płytą montażową

Zestaw kołowy RE.E2-200-SBL

RE.E2-200-SBL
2002050-24014011011105731058756----14002250koło z obudową skrętną i płytą montażową

Zestaw kołowy RE.E2-200-SBF

RE.E2-200-SBF
2002050-24014011011105731058756156---14002250koło z obudową skrętną, płytą montażową i blokadą

Zestaw kołowy RE.E2-200-FBL

RE.E2-200-FBL
2002050-236-------56-10220-14002250standardowe koło ze skrętną obudową i przelotowym otworem montażowym

Zestaw kołowy RE.E2-200-FBF

RE.E2-200-FBF
2002050-236-------5615610220-14002250standardowe koło ze skrętną obudową i blokadą, z przelotowym otworem montażowym
