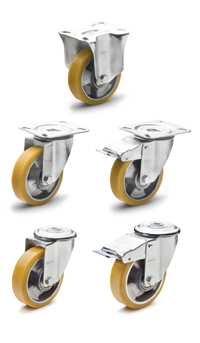

Zestawy kołowe z nalewanym wieńcem poliuretanowym RE.F5-N

4.6363636363636 1 1 1 1 1 1 1 1 1 1 Ocena 4.64 (11 głosów)
Zestawy kołowe z nalewanym wieńcem poliuretanowym RE.F5-N

Wieniec

Nalewany poliuretan, twardość 95 wg Shore'a A.

Korpus koła

Odlew aluminiowy.

Otwór i szpilka osiowa

Precyzyjnie skalibrowana tuleja wciśnięta w otwór łożyska pełni zarówno funkcję osi koła, jak i tulei dystansowej uniemożliwiającej nadmierne ściśnięcie widelca przez śrubę z nakrętką. Rozwiązanie takie jest idealne do dużych obciążeń.

Wykonania standardowe

- PSL-N: koło z obudową stałą i płytą montażową, bez blokady.
- SSL-N: koło z obudową skrętną i płytą montażową, bez blokady.
- SSF-N: koło z obudową skrętną, płytą montażową i blokadą.
- FSL-N: standardowe koło ze skrętną obudową i przelotowym otworem montażowym, bez blokady.
- FSF-N: standardowe koło ze skrętną obudową i blokadą, z przelotowym otworem montażowym.

Obudowa stała z płytą montażową

Wykonana z blachy stalowej ocynkowanej, obudowa jest zaprojektowana tak aby przenieść obciążenie do 4000N.

Obudowa skrętna z płytą montażową

Wykonana z blachy stalowej ocynkowanej, obudowa jest zaprojektowana tak, aby przenieść obciążenie do 4000N. Podwójne łożysko oraz bezpośrednie połączenie płyty z bieżnią łożyska, zapewniają doskonałą zwrotność i bardzo mały luz głowicy skrętnej (rys. 1). Obudowa nie wymaga konserwacji
Obudowa składa się z:
1) Płyta montażowa: blacha stalowa elektrolitycznie cynkowana.
2) Widelec: blacha stalowa elektrolitycznie cynkowana.
3) Bieżnia łożyska kulkowego: blacha stalowa elektrolitycznie cynkowana.
4) Tuleja osiowa: znajdująca się w płycie montażowej, tłoczona na zimno.
5) Łącznik: nasmarowane podwójne łożysko kulkowe.
6) Uszczelka przeciwpyłowa: RAL 7015 ciemnoszary technopolimer.

Blokada

Całkowita (podwójna) blokada uniemożliwia obrót koła oraz płyty montażowej. Optymalizacja wymiarów i odciągana dźwignia blokady gwarantują minimalne gabaryty przy maksymalnym komforcie uruchamiania.
Blokada obrotu zestawu skrętnego w obu kierunkach realizowana jest poprzez układ z podwójnym zębem blokującym, zabezpieczony sprężyną z hartowanej stali węglowej.

Zastosowania

Doskonała wytrzymałość toczna i elastyczność w połączeniu z odpornością na ścieranie i zużycie.
Parametry doboru patrz Dane Techniczne.

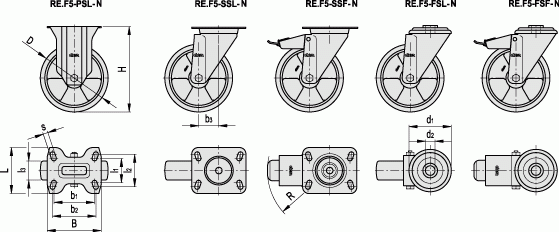

Zestawy kołowe z nalewanym wieńcem poliuretanowym RE.F5-N - rysunek techniczny
Produkt Główne wymiary Obciążalność toczna * Obciążenie dynamiczne *
D l3 H B L s b1 l1 b2 l2 b3 R d1 d2 [N] [N]

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-080-PSL-N

RE.F5-080-PSL-N
802510710085975458060----15002000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-080-SSL-N

RE.F5-080-SSL-N
80251071008597545806039---15002000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-080-SSF-N

RE.F5-080-SSF-N
80251071008597545806039120--15002000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-080-FSL-N

RE.F5-080-FSL-N
8025107-------39-731215002000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-080-FSF-N

RE.F5-080-FSF-N
8025107-------39120731215002000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-100-PSL-N

RE.F5-100-PSL-N
1003012810085975458060----22502000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-100-SSL-N

RE.F5-100-SSL-N
100301281008597545806035---22502000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-100-SSF-N

RE.F5-100-SSF-N
100301251008597545806035120--22502000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-100-FSL-N

RE.F5-100-FSL-N
10030128-------35-731222502000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-100-FSF-N

RE.F5-100-FSF-N
10030128-------35120731222502000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-125-PSL-N

RE.F5-125-PSL-N
1253515610085975458060----28002200

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-125-SSL-N

RE.F5-125-SSL-N
125351561008597545806037---28002200

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-125-SSF-N

RE.F5-125-SSF-N
125351561008597545806037120--28002200

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-125-FSL-N

RE.F5-125-FSL-N
12535156-------37-731228002200

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-125-FSF-N

RE.F5-125-FSF-N
12535156-------37120731228002200

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-150-PSL-N

RE.F5-150-PSL-N
15040194140110111057310587----33003000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-150-SSL-N

RE.F5-150-SSL-N
1504019414011011105731058756---33003000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-150-SSF-N

RE.F5-150-SSF-N
1504019414011011105731058756156--33003000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-150-FSL-N

RE.F5-150-FSL-N
15040194-------56-1022033003000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-150-FSF-N

RE.F5-150-FSF-N
15040194-------561561022033003000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-200-PSL-N

RE.F5-200-PSL-N
20050240140110111057310587----36003000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-200-SSL-N

RE.F5-200-SSL-N
2005024014011011105731058756---36003000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-200-SSF-N

RE.F5-200-SSF-N
2005024014011011105731058756156--36003000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-200-FSL-N

RE.F5-200-FSL-N
20050240-------56-1022036003000

Zestaw kołowy z nalewanym wieńcem poliuretanowym RE.F5-200-FSF-N

RE.F5-200-FSF-N
20050240-------561561022036003000
