Koła monolityczne z poliamidu z obudową stalową do średnich i dużych obciążeń RE.F8-H

4.8 1 1 1 1 1 1 1 1 1 1 Ocena 4.80 (5 głosów)

Korpus koła

Technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.

Otwór

Bezpośrednio w tarczy koła.

Szpilka osiowa

Precyzyjnie skalibrowana tuleja dystansowa, jest ściśnięta pomiędzy dwoma bokami obudowy poprzez śrubę i nakrętkę, dokręcone odpowiednim momentem. Dzięki temu koło obraca się z dużą swobodą.

Wykonania standardowe

- PBL-H: koło z obudową stałą i płytą montażową ze stali ocynkowanej, bez blokady.
- SBL-H: koło z obudową skrętną i płytą montażową ze stali ocynkowanej, bez blokady.
- SBF-H: koło z obudową skrętną i płytą montażową ze stali ocynkowanej, z blokadą.

Obudowa stała z płytą montażową

Wykonana z blachy stalowej ocynkowanej (testowana w komorze z parą z roztworu solnego przez 72 godz.), obudowa jest zaprojektowana tak, aby przenieść obciążenie do 7500N. Odpowiednia do dużych obciążeń.

Obudowa skrętna z płytą montażową

Podwójne łożysko oraz bezpośrednie połączenie płyty z bieżnią łożyska, zapewniają doskonałą zwrotność i bardzo mały luz głowicy skrętnej. Obudowa jest zaprojektowana tak, aby przenieść obciążenie do 7500N. Odpowiednia do dużych obciążeń.
Obudowa składa się z (rys. 1):
1) Płyta montażowa: blacha stalowa elektrolitycznie cynkowana.
2) Widelec: blacha stalowa cynkowana.
3) Bieżnia łożyska kulkowego: blacha stalowa elektrolitycznie cynkowana.
4) Tuleja osiowa: sruba i nakrętka ze stali klasy 8.8.
5) Łącznik: nasmarowane podwójne łożysko kulkowe.
6) Uszczelka przeciwpyłowa: RAL 7015 ciemnoszary technopolimer.

Blokada

Blokada przednia (RE.F8-100-125) lub blokada tylna (RE.F8-150-200) uniemożliwia obrót koła oraz płyty montażowej.
Optymalizacja wymiarów i odciągana dźwignia blokady gwarantują minimalne gabaryty przy maksymalnym komforcie uruchamiania.
Efektywność blokowania można regulować za pomocą śruby z łbem gniazdowym M8.

Zastosowania

Odpowiednie do dużych obciążeń. Doskonała trwałość i odporność na uszkodzenia. Dodatkowe informacje patrz koło RE.F8.

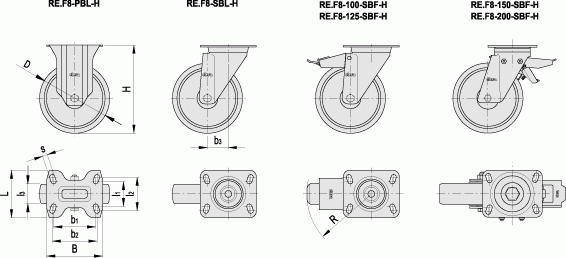

Koła monolityczne z poliamidu z obudową stalową do średnich i dużych obciążeń RE.F8-H - rysunek techniczny

Produkt	Główne wymiary												Obciążalność toczna *	Obciążenie dynamiczne *
Produkt	D	l3	H	B	L	s	b₁	l₁	b2	l₂	b₃	R	[N]	[N]

RE.F8-100-PBL-H 49,38 zł	100	30	138	100	85	9	75	45	80	60	46	123	1750	3000

RE.F8-100-SBL-H 98,60 zł	100	30	138	100	85	9	75	45	80	60	46	123	1750	3000

RE.F8-100-SBF-H 122,57 zł	100	30	138	100	85	9	75	45	80	60	46	123	1750	3000

RE.F8-125-PBL-H 59,84 zł	125	38	161	100	85	9	75	45	80	60	48	123	2000	3500

RE.F8-125-SBL-H 99,21 zł	125	38	161	100	85	9	75	45	80	60	48	123	2000	3500

RE.F8-125-SBF-H 137,22 zł	125	38	161	100	85	9	75	45	80	60	48	123	2000	3500

RE.F8-150-PBL-H 89,46 zł	150	45	200	140	110	11	105	73	-	87	70	156	2500	5000

RE.F8-150-SBL-H 157,88 zł	150	45	200	140	110	11	105	73	-	87	70	156	2500	5000

RE.F8-150-SBF-H 223,53 zł	150	45	200	140	110	11	105	73	-	87	70	156	2500	5000

RE.F8-200-PBL-H 133,37 zł	200	50	250	140	110	11	105	73	-	87	70	156	4550	7300

RE.F8-200-SBL-H 233,01 zł	200	50	250	140	110	11	105	73	-	87	70	156	4550	7300

RE.F8-200-SBF-H 305,74 zł	200	50	250	140	110	11	105	73	-	87	70	156	4550	7300
