Zestawy kołowe RE.G1

4.7777777777778 1 1 1 1 1 1 1 1 1 1 Ocena 4.78 (9 głosów)
Zestawy kołowe RE.G1
Wieniec
Termoplastyczna guma, kolor szary, niebrudząca, nierysująca, twardość 85 wg Shore’a A.

Korpus koła
Technopolimer na bazie polipropylenu (PP). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.

Otwór
Bezpośrednio w tarczy koła.

Szpilka osiowa
Precyzyjnie skalibrowana tuleja dystansowa, jest ściśnięta pomiędzy dwoma bokami obudowy poprzez śrubę i nakrętkę, dokręcone odpowiednim momentem. Dzięki temu koło obraca się z dużą swobodą.

Wykonania standardowe
RBL: koło.
PBL: koło z obudową stałą i płytą montażową.
SBL: koło z obudową skrętną i płytą montażową.
SBF: koło z obudową skrętną, płytą montażową i blokadą.
FBL: koło ze skrętną obudową, z przelotowym otworem montażowym.
FBF: koło ze skrętną obudową, z blokadą, z przelotowym otworem montażowym.

Obudowa stała z płytą montażową
Wykonana z blachy stalowej ocynkowanej, obudowa jest zaprojektowana tak, aby przenieść obciążenie do 4000N. Ze względów bezpieczeństwa nośność obudowy jest większa niż dynamiczna nośność zestawu kołowego (patrz tabela).

Obudowa skrętna z płytą montażową
Wykonana z blachy stalowej ocynkowanej, obudowa jest zaprojektowana tak, aby przenieść obciążenie do 4000N. Ze względów bezpieczeństwa nośność obudowy jest większa niż dynamiczna nośność zestawu kołowego (patrz tabela). Podwójne łożysko oraz bezpośrednie połączenie płyty z bieżnią łożyska, zapewniają doskonałą zwrotność i bardzo mały luz głowicy skrętnej (rys. 1).

Obudowa nie wymaga konserwacji
Obudowa składa się z:
1) Płyta montażowa: blacha stalowa elektrolitycznie cynkowana
2) Widelec: blacha stalowa elektrolitycznie cynkowana
3) Bieżnia łożyska kulkowego: blacha stalowa elektrolitycznie cynkowana
4) Tuleja osiowa: znajdująca się w płycie montażowej, tłoczona na zimno
5) Łącznik: nasmarowane podwójne łożysko kulkowe
6) Uszczelka przeciwpyłowa: RAL 7015 ciemnoszary technopolimer.

Blokada
Całkowita (podwójna) blokada uniemożliwia obrót koła oraz płyty montażowej. Optymalizacja wymiarów i odciągana dźwignia blokady gwarantują minimalne gabaryty przy maksymalnym komforcie uruchamiania. Blokada obrotu zestawu skrętnego w obu kierunkach realizowana jest poprzez układ z podwójnym zębem blokującym, zabezpieczony sprężyną z hartowanej stali węglowej.

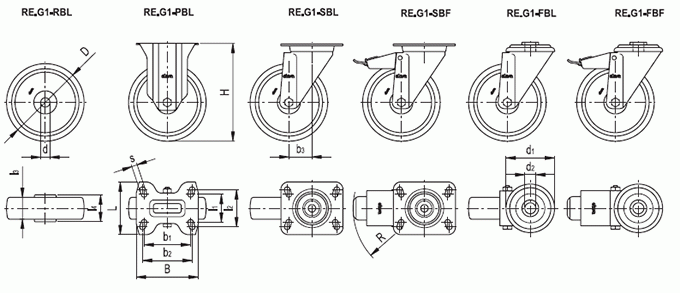

Zestawy kołowe RE.G1 - rysunek techniczny
Produkt Główne wymiary Obciąż. stat. [N] Obciąż. toczna [N] Obciąż. dyn. [N]
D d l3 l4 H B L s b1 l1 b2 l2 b3 R d1 d2

Zestaw kołowy RE.G1-080-RBL

RE.G1-080-RBL
80123039------------1000700700

Zestaw kołowy RE.G1-080-PBL

RE.G1-080-PBL
801230-10710085975458060-----700700

Zestaw kołowy RE.G1-080-SBL

RE.G1-080-SBL
801230-1071008597545806039----700700

Zestaw kołowy RE.G1-080-SBF

RE.G1-080-SBF
801230-1071008597545806039120---700700

Zestaw kołowy RE.G1-080-FBL

RE.G1-080-FBL
801230-107-------39-7312-700700

Zestaw kołowy RE.G1-080-FBF

RE.G1-080-FBF
801230-107-------391207312-700700

Zestaw kołowy RE.G1-100-RBL

RE.G1-100-RBL
100123044------------150010001000

Zestaw kołowy RE.G1-100-PBL

RE.G1-100-PBL
1001230-12810085975458060-----10001000

Zestaw kołowy RE.G1-100-SBL

RE.G1-100-SBL
1001230-1281008597545806035----10001000

Zestaw kołowy RE.G1-100-SBF

RE.G1-100-SBF
1001230-1281008597545806035120---10001000

Zestaw kołowy RE.G1-100-FBL

RE.G1-100-FBL
1001230-128-------35-7312-10001000

Zestaw kołowy RE.G1-100-FBF

RE.G1-100-FBF
1001230-128-------351207312-10001000

Zestaw kołowy RE.G1-125-RBL

RE.G1-125-RBL
125153544------------180012001200

Zestaw kołowy RE.G1-125-PBL

RE.G1-125-PBL
1251535-15610085975458060-----12001200

Zestaw kołowy RE.G1-125-SBL

RE.G1-125-SBL
1251535-1561008597545806037----12001200

Zestaw kołowy RE.G1-125-SBF

RE.G1-125-SBF
1251535-1561008597545806037120---12001200

Zestaw kołowy RE.G1-125-FBL

RE.G1-125-FBL
1251535-156-------37-7312-12001200

Zestaw kołowy RE.G1-125-FBF

RE.G1-125-FBF
1251535-156-------371207312-12001200

Zestaw kołowy RE.G1-150-RBL

RE.G1-150-RBL
150204559------------270018001800

Zestaw kołowy RE.G1-150-PBL

RE.G1-150-PBL
1502045-194140114111057310585-----18001800

Zestaw kołowy RE.G1-150-SBL

RE.G1-150-SBL
1502045-19414011011105731058756----18001800

Zestaw kołowy RE.G1-150-SBF

RE.G1-150-SBF
1502045-19414011011105731058756156---18001800

Zestaw kołowy RE.G1-150-FBL

RE.G1-150-FBL
1502045-188-------56-10220-18001800

Zestaw kołowy RE.G1-150-FBF

RE.G1-150-FBF
1502045-188-------5615610220-18001800
