Dźwignie nastawne ERX

Ramię
Wzmocniony włóknem szklanym technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.
Kolor
Szaro-czarny, wykończony na mat.
Przycisk
Technopolimer, w jednym z kolorów Ergostyle, wykończony na połysk.
Korpus
Wzmocniony włóknem szklanym technopolimer, kolor czarny, z radełkowaną wystającą częścią, ułatwiającą wstępne dokręcanie. Sprężyna ze stali nierdzewnej AISI 302.
Wtopka
Mosiężna, otwór gwintowany nieprzelotowy.
Wykonania specjalne na życzenie (dla odpowiednich ilości)
Ramię w kolorze pomarańczowym.

Właściwości i zastosowania
Dźwignie nastawne użyteczne są szczególnie w sytuacjach, kiedy kąt obrotu dźwigni jest ograniczony brakiem miejsca.
W porównaniu z innymi dźwigniami nastawnymi z metalowymi przyciskami to rozwiązanie oferuje:
- całkowitą izolację elektryczną dla dłoni operatora
- brak widocznych części stalowych podatnych na korozję
- bardziej komfortowy sposób użycia
Trwałość
Dźwignie nastawne stosowane są przy powtarzających się cyklach zaciskania, czasami o bardzo dużej częstotliwości. Dlatego szczególnie istotna jest trwałość (tzn. odporność na powtarzające się procesy mocowania i luzowania) tak całej dźwigni, jak i uzębień przenoszących moment mocowania z ramienia na element gwintowany (wtopkę lub trzpień). Liczne próby przeprowadzone w naszych laboratoriach, z odpowiednim wyposażeniem symulującym najtrudniejsze warunki pracy, wykazały, że dźwignia nastawna ERX.78 wytrzymuje bez uszczerbku ponad 100.000 cykli zaciskania dla przykładanej siły o wartości 490 N (patrz wykres).
Specjalny wzmocniony włóknem szklanym technopolimer pozwala dźwigniom ELESA zagwarantować odporność na obciążenia dużo wyższe niż osiągane w normalnych warunkach pracy.

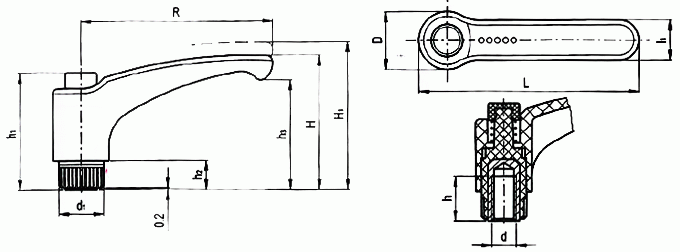

Produkt | R [mm] | L [mm] | D [mm] | H [mm] | H%1% [mm] | h%1% | h%2% [mm] | h%3% | d%1% [mm] | l%1% | Otwór montażowy d %6H% | Otwór montażowy h | Ilość zębów z |
ERX.108 B-M12-C1 | 108 | 123 | 30 | 65.5 | 70 | 54.5 | 11 | 52.5 | 25 | 20 | M12 | 20 | 28 |
ERX.108 B-M14-C1 | 108 | 123 | 30 | 65.5 | 70 | 54.5 | 11 | 52.5 | 25 | 20 | M14 | 20 | 28 |
ERX.108 B-M16-C1 | 108 | 123 | 30 | 65.5 | 70 | 54.5 | 11 | 52.5 | 25 | 20 | M16 | 22 | 28 |
ERX.30 B-M3-C1 | 30 | 37.5 | 15.5 | 30 | 33.5 | 29.5 | 6 | 23 | 12 | 9 | M3 | 10 | 18 |
ERX.30 B-M4-C1 | 30 | 37.5 | 15.5 | 30 | 33.5 | 29.5 | 6 | 23 | 12 | 9 | M4 | 10 | 18 |
ERX.30 B-M5-C1 | 30 | 37.5 | 15.5 | 30 | 33.5 | 29.5 | 6 | 23 | 12 | 9 | M5 | 10 | 18 |
ERX.30 B-M6-C1 | 30 | 37.5 | 15.5 | 30 | 33.5 | 29.5 | 6 | 23 | 12 | 9 | M6 | 10 | 18 |
ERX.44 B-M5-C1 | 44 | 52 | 15.5 | 32.5 | 36 | 29.5 | 6 | 25 | 12 | 11 | M5 | 10 | 18 |
ERX.44 B-M6-C1 | 44 | 52 | 15.5 | 32.5 | 36 | 29.5 | 6 | 25 | 12 | 11 | M6 | 10 | 18 |
ERX.63 B-M6-C1 | 63 | 73.5 | 19 | 43 | 47 | 37.5 | 8 | 34.5 | 15 | 13.5 | M6 | 16 | 20 |
ERX.63 B-M8-C1 | 63 | 73.5 | 19 | 43 | 47 | 37.5 | 8 | 34.5 | 15 | 13.5 | M8 | 13 | 20 |
ERX.78 B-M10-C1 | 78 | 90.5 | 24.5 | 54 | 58 | 47 | 12 | 44 | 19 | 16 | M10 | 18 | 24 |
ERX.78 B-M12-C1 | 78 | 90.5 | 24.5 | 54 | 58 | 47 | 12 | 44 | 19 | 16 | M12 | 17 | 24 |
ERX.78 B-M8-C1 | 78 | 90.5 | 24.5 | 54 | 58 | 47 | 12 | 44 | 19 | 16 | M8 | 20 | 24 |
ERX.95 B-M12-C1 | 95 | 109 | 26.5 | 64.5 | 69 | 54.5 | 13 | 53 | 21.5 | 18 | M12 | 20 | 26 |
ERX.95 B-M14-C1 | 95 | 109 | 26.5 | 64.5 | 69 | 54.5 | 13 | 53 | 21.5 | 18 | M14 | 20 | 26 |
ERX.95 B-M10-C1 | 95 | 109 | 26.5 | 64.5 | 69 | 54.5 | 13 | 53 | 21.5 | 18 | M10 | 20 | 26 |
ERX.30 B-M3-C2 | 30 | 37.5 | 15.5 | 30 | 33.5 | 29.5 | 6 | 23 | 12 | 9 | M3 | 10 | 18 |
ERX.30 B-M4-C2 | 30 | 37.5 | 15.5 | 30 | 33.5 | 29.5 | 6 | 23 | 12 | 9 | M4 | 10 | 18 |
ERX.30 B-M5-C2 | 30 | 37.5 | 15.5 | 30 | 33.5 | 29.5 | 6 | 23 | 12 | 9 | M5 | 10 | 18 |
ERX.30 B-M6-C2 | 30 | 37.5 | 15.5 | 30 | 33.5 | 29.5 | 6 | 23 | 12 | 9 | M6 | 10 | 18 |
ERX.44 B-M5-C2 | 44 | 52 | 15.5 | 32.5 | 36 | 29.5 | 6 | 25 | 12 | 11 | M5 | 36 | 18 |
ERX.44 B-M6-C2 | 44 | 52 | 15.5 | 32.5 | 36 | 29.5 | 6 | 25 | 12 | 11 | M6 | 36 | 18 |
ERX.63 B-M6-C2 | 63 | 73.5 | 19 | 43 | 47 | 37.5 | 8 | 34.5 | 15 | 13.5 | M6 | 16 | 20 |
ERX.63 B-M8-C2 | 63 | 73.5 | 19 | 43 | 47 | 37.5 | 8 | 34.5 | 15 | 13.5 | M8 | 13 | 20 |
ERX.78 B-M8-C2 | 78 | 90.5 | 24.5 | 54 | 58 | 47 | 12 | 44 | 19 | 16 | M8 | 20 | 24 |
ERX.78 B-M10-C2 | 78 | 90.5 | 24.5 | 54 | 58 | 47 | 12 | 44 | 19 | 16 | M10 | 18 | 24 |
ERX.78 B-M12-C2 | 78 | 90.5 | 24.5 | 54 | 58 | 47 | 12 | 44 | 19 | 16 | M12 | 20 | 17 |
ERX.95 B-M10-C2 | 95 | 109 | 26.5 | 64.5 | 69 | 54.5 | 13 | 53 | 21.5 | 18 | M10 | 20 | 26 |
ERX.95 B-M12-C2 | 95 | 109 | 26.5 | 64.5 | 69 | 54.5 | 13 | 53 | 21.5 | 18 | M12 | 20 | 26 |
ERX.95 B-M14-C2 | 95 | 109 | 26.5 | 64.5 | 69 | 54.5 | 13 | 53 | 21.5 | 18 | M14 | 20 | 26 |
ERX.108 B-M12-C2 | 108 | 123 | 30 | 65.5 | 70 | 54.5 | 11 | 52.5 | 25 | 20 | M12 | 20 | 28 |
ERX.108 B-M14-C2 | 108 | 123 | 30 | 65.5 | 70 | 54.5 | 11 | 52.5 | 25 | 20 | M14 | 20 | 28 |
ERX.108 B-M16-C2 | 108 | 123 | 30 | 65.5 | 70 | 54.5 | 11 | 52.5 | 25 | 20 | M16 | 22 | 28 |
ERX.30 B-M3-C3 | 30 | 37.5 | 15.5 | 30 | 33.5 | 29.5 | 6 | 23 | 12 | 9 | M3 | 10 | 18 |
ERX.30 B-M4-C3 | 30 | 37.5 | 15.5 | 30 | 33.5 | 29.5 | 6 | 23 | 12 | 9 | M4 | 10 | 18 |
ERX.30 B-M5-C3 | 30 | 37.5 | 15.5 | 30 | 33.5 | 29.5 | 6 | 23 | 12 | 9 | M5 | 10 | 18 |
ERX.30 B-M6-C3 | 30 | 37.5 | 15.5 | 30 | 33.5 | 29.5 | 6 | 23 | 12 | 9 | M6 | 10 | 18 |
ERX.44 B-M5-C3 | 44 | 52 | 15.5 | 32.5 | 36 | 29.5 | 6 | 25 | 12 | 11 | M5 | 10 | 18 |
ERX.44 B-M6-C3 | 44 | 52 | 15.5 | 32.5 | 36 | 29.5 | 6 | 25 | 12 | 11 | M6 | 10 | 18 |
