Dźwignie nastawne z gwintem GN 300

4.8 1 1 1 1 1 1 1 1 1 1 Ocena 4.80 (5 głosów)
Dźwignie nastawne z gwintem GN 300

Ramię

Odlew cynkowy.

Wykonania standardowe

Powłoka z żywicy epoksydowej, wykończenie matowe. Kolor: czarny RAL 9005, pomarańczowy RAL 2004, czerwony RAL 3000, srebrny RAL 9006, grafitowy RAL 9011.
Chromowany.
Niepowleczony.

Korpus

Stal oksydowana na czarno, z gwintowanym trzpieniem i wielokarbem do sprzęgania z ramieniem. Śruba łącząca i sprężyna powrotna ze stali oksydowanej na czarno.

Wykonania specjalne na życzenie (dla odpowiednich ilości)

- Ramię w innych kolorach.
- Korpus z innymi rozmiarami trzpienia.

Właściwości i zastosowania

Cała gama dźwigni nastawnych jest szczególnie przydatna w sytuacjach, kiedy kąt obrotu dźwigni jest ograniczony.

Instrukcja użycia

W celu przestawienia ramienia dźwigni w czasie zaciskania należy ją unieść tak, aby nastąpiło wyzębienie sprzęgła i przekręcić do żądanej pozycji. Po opuszczeniu ramienia sprężyna samoczynnie sprzęga zęby.
Jeśli w trakcie montażu dźwignia nie może wykonywać obrotu o 360º, korpus można wkręcać kluczem "imbusowym" po uprzednim odciągnięciu ramienia.

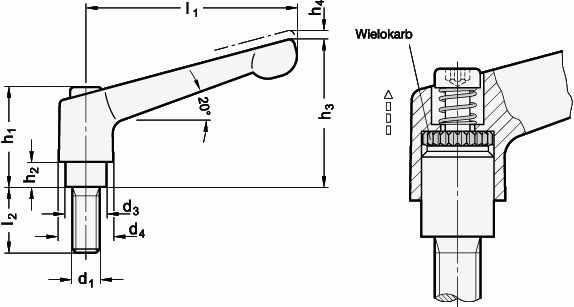

Dźwignie nastawne z gwintem GN 300 - rysunek techniczny
Produktl%1% [mm]d1 [mm]l%2% [mm]d3 [mm]d4 [mm]h%1% [mm]h2h3h4

Rękojeść nastawna GN 300-108-M12-25-SW
GN 300-108-M12-25-SW
108M1225233050.512755

Rękojeść nastawna GN 300-108-M12-32-SW czarna
GN 300-108-M12-32-SW
108M1232233050.512755

Rękojeść nastawna GN 300-108-M12-40-SW
GN 300-108-M12-40-SW
108M1240233050.512755

Rękojeść nastawna GN 300-108-M12-50-SW
GN 300-108-M12-50-SW
108M1250233050.512755

Rękojeść nastawna GN 300-108-M12-63-SW
GN 300-108-M12-63-SW
108M1263233050.512755

Rękojeść nastawna GN 300-108-M12-80-SW
GN 300-108-M12-80-SW
108M1280233050.512755

Rękojeść nastawna GN 300-108-M16-25-SW
GN 300-108-M16-25-SW
108M1625233050.512755

Rękojeść nastawna GN 300-108-M16-32-SW
GN 300-108-M16-32-SW
108M1632233050.512755

Rękojeść nastawna GN 300-108-M16-40-SW
GN 300-108-M16-40-SW
108M1640233050.512755

Rękojeść nastawna GN 300-108-M16-50-SW czarna
GN 300-108-M16-50-SW
108M1650233050.512755

Rękojeść nastawna GN 300-108-M16-63-SW
GN 300-108-M16-63-SW
108M1663233050.512755

Rękojeść nastawna GN 300-108-M16-80-SW czarna
GN 300-108-M16-80-SW
108M1680233050.512755

Rękojeść nastawna GN 300-30-M3-10-SW czarna
GN 300-30-M3-10-SW
30M310101324.54313.5

Rękojeść nastawna GN 300-30-M3-12-SW
GN 300-30-M3-12-SW
30M312101324.54313.5

Rękojeść nastawna GN 300-30-M3-16-SW czarna
GN 300-30-M3-16-SW
30M316101324.54313.5

Rękojeść nastawna GN 300-30-M3-6-SW
GN 300-30-M3-6-SW
30M36101324.54313.5

Rękojeść nastawna GN 300-30-M3-8-SW
GN 300-30-M3-8-SW
30M38101324.54313.5

Rękojeść nastawna GN 300-30-M4-12-SW czarna
GN 300-30-M4-12-SW
30M412101324.54313.5

Rękojeść nastawna GN 300-30-M4-16-SW czarna
GN 300-30-M4-16-SW
30M416101324.54313.5

Rękojeść nastawna GN 300-30-M4-20-SW czarna
GN 300-30-M4-20-SW
30M420101324.54313.5

Rękojeść nastawna GN 300-30-M4-25-SW czarna
GN 300-30-M4-25-SW
30M425101324.54313.5

Rękojeść nastawna GN 300-30-M4-32-SW czarna
GN 300-30-M4-32-SW
30M432101324.54313.5

Rękojeść nastawna GN 300-30-M5-12-SW czarna
GN 300-30-M5-12-SW
30M512101324.54313.5

Rękojeść nastawna GN 300-30-M5-16-SW czarna
GN 300-30-M5-16-SW
30M516101324.54313.5

Rękojeść nastawna GN 300-30-M5-20-SW czarna
GN 300-30-M5-20-SW
30M520101324.54313.5

Rękojeść nastawna GN 300-30-M5-25-SW czarna
GN 300-30-M5-25-SW
30M525101324.54313.5

Rękojeść nastawna GN 300-30-M5-32-SW czarna
GN 300-30-M5-32-SW
30M532101324.54313.5

Rękojeść nastawna GN 300-30-M5-40-SW czarna
GN 300-30-M5-40-SW
30M540101324.54313.5

Rękojeść nastawna GN 300-30-M5-50-SW czarna
GN 300-30-M5-50-SW
30M550101324.54313.5

Rękojeść nastawna GN 300-30-M6-12-SW
GN 300-30-M6-12-SW
30M612101324.54313.5

Rękojeść nastawna GN 300-30-M6-16-SW
GN 300-30-M6-16-SW
30M616101324.54313.5

Rękojeść nastawna GN 300-30-M6-20-SW czarna
GN 300-30-M6-20-SW
30M620101324.54313.5

Rękojeść nastawna GN 300-30-M6-25-SW czarna
GN 300-30-M6-25-SW
30M625101324.54313.5

Rękojeść nastawna GN 300-30-M6-32-SW
GN 300-30-M6-32-SW
30M632101324.54313.5

Rękojeść nastawna GN 300-30-M6-40-SW czarna
GN 300-30-M6-40-SW
30M640101324.54313.5

Rękojeść nastawna GN 300-30-M6-50-SW czarna
GN 300-30-M6-50-SW
30M650101324.54313.5

Rękojeść nastawna GN 300-45-M4-12-SW
GN 300-45-M4-12-SW
45M412101324.54343.5

Rękojeść nastawna GN 300-45-M4-16-SW czarna
GN 300-45-M4-16-SW
45M416101324.54343.5

Rękojeść nastawna GN 300-45-M4-20-SW
GN 300-45-M4-20-SW
45M420101324.54343.5

Rękojeść nastawna GN 300-45-M4-25-SW czarna
GN 300-45-M4-25-SW
45M425101324.54343.5
