Stopki dociskowe wahliwe

4.8888888888889 1 1 1 1 1 1 1 1 1 1 Ocena 4.89 (9 głosów)
Stopki dociskowe wahliwe

Podstawa

Technopolimer na bazie żywicy acetalowej (POM), kolor czarny, odporny na temperaturę do 80° C.


Trzpień gwintowany

Wykonanie ST: stal oksydowana na czarno (wytrzymałość na rozciąganie 500 N/mm²).
Wykonanie NI: stal nierdzewna ANSI 303.


Właściwości i zastosowanie

Stopy wahliwe GN 638 mogą byc używane do dociskania lub jako elementy nośne.
Średnica przegubu jest mniejsza od trzonu gwintowanego trzpienia. Umożliwia to wkręcanie trzpienia od strony przegubu. Trzpień może być mocowany w stopce za pomocą młotka.
Szczegóły dotyczące obciążenia statycznego zostały ustalone podczas serii testów laboratoryjnych, lecz są jedynie wskazówką. W trakcie testów stopę obciążono siłą pionową działającą wzdłuż osi śruby. Przy obciążeniu 3500 N nie było widać żadnych deformacji materiału ani zniszczeń. Stopy dociskowe GN 638 w połączeniu z pokrętłami, rękojeściami, itp. mogą tworzyć rozmaite systemy dociskowe.

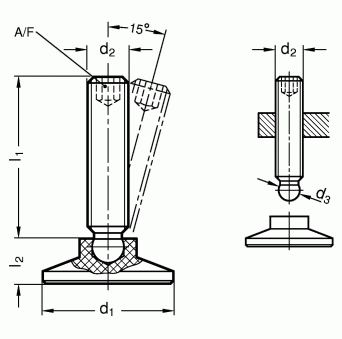

Stopki dociskowe wahliwe - rysunek techniczny
Produkt Główne wymiary Trzpień gwintowany Klucz Obciążenie statyczne w kN wykonanie trzpienia
d1 l2 d3 ≈ d2 l1 A/F

Stopa dociskowa wahliwa GN 638-15-M6-26-ST

GN 638-15-M6-26-ST
157.64.5M62633.5stalowy

Stopa dociskowa wahliwa GN 638-15-M6-36-ST

GN 638-15-M6-36-ST
157.64.5M63633.5stalowy

Stopa dociskowa wahliwa GN 638-15-M6-46-ST

GN 638-15-M6-46-ST
157.64.5M64633.5stalowy

Stopa dociskowa wahliwa GN 638-15-M8-20-ST

GN 638-15-M8-20-ST
157.66.1M82043.5stalowy

Stopa dociskowa wahliwa GN 638-15-M8-35-ST

GN 638-15-M8-35-ST
157.66.1M83543.5stalowy

Stopa dociskowa wahliwa GN 638-15-M8-45-ST

GN 638-15-M8-45-ST
157.66.1M84543.5stalowy

Stopa dociskowa wahliwa GN 638-15-M8-58-ST

GN 638-15-M8-58-ST
157.66.1M85843.5stalowy

Stopa dociskowa wahliwa GN 638-15-M6-26-NI

GN 638-15-M6-26-NI
157.64.5M62633.5nierdzewny

Stopa dociskowa wahliwa GN 638-15-M6-36-NI

GN 638-15-M6-36-NI
157.64.5M63633.5nierdzewny

Stopa dociskowa wahliwa GN 638-15-M6-46-NI

GN 638-15-M6-46-NI
157.64.5M64633.5nierdzewny

Stopa dociskowa wahliwa GN 638-15-M8-20-NI

GN 638-15-M8-20-NI
157.66.1M82043.5nierdzewny

Stopa dociskowa wahliwa GN 638-15-M8-35-NI

GN 638-15-M8-35-NI
157.66.1M83543.5nierdzewny

Stopa dociskowa wahliwa GN 638-15-M8-45-NI

GN 638-15-M8-45-NI
157.66.1M84543.5nierdzewny

Stopa dociskowa wahliwa GN 638-15-M8-58-NI

GN 638-15-M8-58-NI
157.66.1M85843.5nierdzewny

Stopa dociskowa wahliwa GN 638-18-M6-26-ST

GN 638-18-M6-26-ST
189.24.5M62633.5stalowy

Stopa dociskowa wahliwa GN 638-18-M6-36-ST

GN 638-18-M6-36-ST
189.24.5M63633.5stalowy

Stopa dociskowa wahliwa GN 638-18-M6-46-ST

GN 638-18-M6-46-ST
189.24.5M64633.5stalowy

Stopa dociskowa wahliwa GN 638-18-M8-20-ST

GN 638-18-M8-20-ST
189.26.1M82043.5stalowy

Stopa dociskowa wahliwa GN 638-18-M8-35-ST

GN 638-18-M8-35-ST
189.26.1M83543.5stalowy

Stopa dociskowa wahliwa GN 638-18-M8-45-ST

GN 638-18-M8-45-ST
189.26.1M84543.5stalowy

Stopa dociskowa wahliwa GN 638-18-M8-58-ST

GN 638-18-M8-58-ST
189.26.1M85843.5stalowy

Stopa dociskowa wahliwa GN 638-18-M10-34-ST

GN 638-18-M10-34-ST
189.27.8M103453.5stalowy

Stopa dociskowa wahliwa GN 638-18-M10-44-ST

GN 638-18-M10-44-ST
189.27.8M104453.5stalowy

Stopa dociskowa wahliwa GN 638-18-M10-57-ST

GN 638-18-M10-57-ST
189.27.8M105753.5stalowy

Stopa dociskowa wahliwa GN 638-18-M10-74-ST

GN 638-18-M10-74-ST
189.27.8M107453.5stalowy

Stopa dociskowa wahliwa GN 638-18-M6-26-NI

GN 638-18-M6-26-NI
189.24.5M62633.5nierdzewny

Stopa dociskowa wahliwa GN 638-18-M6-36-NI

GN 638-18-M6-36-NI
189.24.5M63633.5nierdzewny

Stopa dociskowa wahliwa GN 638-18-M6-46-NI

GN 638-18-M6-46-NI
189.24.5M64633.5nierdzewny

Stopa dociskowa wahliwa GN 638-18-M8-20-NI

GN 638-18-M8-20-NI
189.26.1M82043.5nierdzewny

Stopa dociskowa wahliwa GN 638-18-M8-35-NI

GN 638-18-M8-35-NI
189.26.1M83543.5nierdzewny

Stopa dociskowa wahliwa GN 638-18-M8-45-NI

GN 638-18-M8-45-NI
189.26.1M84543.5nierdzewny

Stopa dociskowa wahliwa GN 638-18-M8-58-NI

GN 638-18-M8-58-NI
189.26.1M85843.5nierdzewny

Stopa dociskowa wahliwa GN 638-18-M10-34-NI

GN 638-18-M10-34-NI
189.27.8M103453.5nierdzewny

Stopa dociskowa wahliwa GN 638-18-M10-44-NI

GN 638-18-M10-44-NI
189.27.8M104453.5nierdzewny

Stopa dociskowa wahliwa GN 638-18-M10-57-NI

GN 638-18-M10-57-NI
189.27.8M105753.5nierdzewny

Stopa dociskowa wahliwa GN 638-18-M10-74-NI

GN 638-18-M10-74-NI
189.27.8M107453.5nierdzewny

Stopa dociskowa wahliwa GN 638-21-M6-26-ST

GN 638-21-M6-26-ST
21104.5M62633.5stalowy

Stopa dociskowa wahliwa GN 638-21-M6-36-ST

GN 638-21-M6-36-ST
21104.5M63633.5stalowy

Stopa dociskowa wahliwa GN 638-21-M6-46-ST

GN 638-21-M6-46-ST
21104.5M64633.5stalowy

Stopa dociskowa wahliwa GN 638-21-M8-20-ST

GN 638-21-M8-20-ST
21106.1M82043.5stalowy

Stopa dociskowa wahliwa GN 638-21-M8-35-ST

GN 638-21-M8-35-ST
21106.1M83543.5stalowy

Stopa dociskowa wahliwa GN 638-21-M8-45-ST

GN 638-21-M8-45-ST
21106.1M84543.5stalowy

Stopa dociskowa wahliwa GN 638-21-M8-58-ST

GN 638-21-M8-58-ST
21106.1M85843.5stalowy

Stopa dociskowa wahliwa GN 638-21-M10-34-ST

GN 638-21-M10-34-ST
21107.8M103453.5stalowy

Stopa dociskowa wahliwa GN 638-21-M10-44-ST

GN 638-21-M10-44-ST
21107.8M104453.5stalowy

Stopa dociskowa wahliwa GN 638-21-M10-57-ST

GN 638-21-M10-57-ST
21107.8M105753.5stalowy

Stopa dociskowa wahliwa GN 638-21-M10-74-ST

GN 638-21-M10-74-ST
21107.8M107453.5stalowy

Stopa dociskowa wahliwa GN 638-21-M12-34-ST

GN 638-21-M12-34-ST
21109.4M123463.5stalowy

Stopa dociskowa wahliwa GN 638-21-M12-57-ST

GN 638-21-M12-57-ST
21109.4M125763.5stalowy

Stopa dociskowa wahliwa GN 638-21-M12-74-ST

GN 638-21-M12-74-ST
21103.4M127463.5stalowy
