Przeguby kulowe DIN 71802

4.7142857142857 1 1 1 1 1 1 1 1 1 1 Ocena 4.71 (14 głosów)
Przeguby kulowe DIN 71802

Materiał

Stal cynkowana.

Sworzeń kulowy

Gwintowany (DIN 71803).
- Wykonanie C: bez pałąka zabezpieczającego.
- Wykonanie CS: z pałąkiem zabezpieczającym.
Do nitowania:
- Wykonanie B: bez pałąka zabezpieczającego.
- Wykonanie BS: z pałąkiem zabezpieczającym.

Kula

Stal hartowana, nasmarowana.

Montaż

Otwór gwintowany, standardowy d1.
Przeguby kuliste DIN 71802 składają się z korpusów DIN 71805 i sworzni kulowych DIN 71803. W podstawowym wykonaniu korpus posiada gwint prawoskrętny (standardowy).

Inne dostępne wykonania standardowe gwintów d1 korpusu

- Wykonanie L: gwint lewoskrętny (M5÷M12).
- Wykonanie F: gwint drobnozwojny (M14).
- Wykonanie FL: gwint lewoskrętny, drobnozwojny (M14).

Kąt wychylenia

- W wykonaniu CS: 15°.
- W wykonaniu C: 18°.

Akcesoria na życzenie

Przeguby w wykonaniu lekkobieżnym (gniazdo kulowe z luzem) oraz osłony GN 710 dla ochrony przed zabrudzeniem.

Instrukcja montażu

Sworzeń kulowy wciska się w gniazdo poprzez sprężysty pierścień który utrzymuje przegub w całości. Jeśli siła mocowania jest niewystarczająca można dodatkowo użyć pałąka zabezpieczającego.

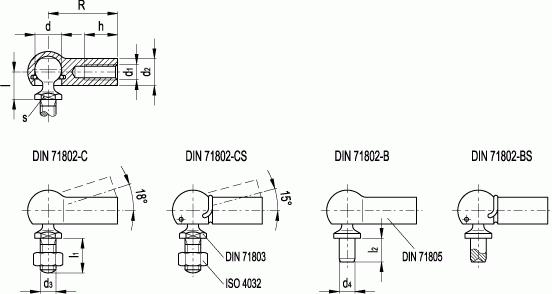

Przeguby kulowe DIN 71802 - rysunek techniczny
Produktd %H9/h9% [mm]d%1% [mm]d%2% [mm]d%3% [mm]d%4 h11% [mm]l [mm]l%1%l%2%R [mm]h %min% [mm]s [mm]Minimalna siła rozdzielająca [N]

Przegub kulisty DIN 71802-10-M6-4,5-B
71802-10-M6-4,5-B
10M610-611-4.52511.5840

Przegub kulisty DIN 71802-10-M6-4,5-BS
71802-10-M6-4,5-BS
10M610-611-4.52511.5840

Przegub kulisty DIN 71802-10-M6-8-B
71802-10-M6-8-B
10M610-611-82511.5840

Przegub kulisty DIN 71802-10-M6-8-BS
71802-10-M6-8-BS
10M610-611-82511.5840

Przegub kulisty DIN 71802-10-M6-C
71802-10-M6-C
10M610M6-1112.5-2511.5840

Przegub kulisty DIN 71802-10-M6-CS
71802-10-M6-CS
10M610M6-1112.5-2511.5840

Przegub kulisty DIN 71802-10-M6L-4,5-B
71802-10-M6L-4,5-B
10M6L10-611-4.52511.5840

Przegub kulisty DIN 71802-10-M6L-4,5-BS
71802-10-M6L-4,5-BS
10M6L10-611-4.52511.5840

Przegub kulisty DIN 71802-10-M6L-8-B
71802-10-M6L-8-B
10M6L10-611-82511.5840

Przegub kulisty DIN 71802-10-M6L-8-BS
71802-10-M6L-8-BS
10M6L10-611-82511.5840

Przegub kulisty DIN 71802-10-M6L-C
71802-10-M6L-C
10M6L10M6-1112.5-2511.5840

Przegub kulisty DIN 71802-10-M6L-CS
71802-10-M6L-CS
10M6L10M6-1112.5-2511.5840

Przegub kulisty DIN 71802-13-M8-10-B
71802-13-M8-10-B
13M813-813-1030141160

Przegub kulisty DIN 71802-13-M8-10-BS
71802-13-M8-10-BS
13M813-813-1030141160

Przegub kulisty DIN 71802-13-M8-5-B
71802-13-M8-5-B
13M813-813-530141160

Przegub kulisty DIN 71802-13-M8-5-BS
71802-13-M8-5-BS
13M813-813-530141160

Przegub kulisty DIN 71802-13-M8-C
71802-13-M8-C
13M813M8-1316.5-30141160

Przegub kulisty DIN 71802-13-M8-CS
71802-13-M8-CS
13M813M8-1316.5-30141160

Przegub kulisty DIN 71802-13-M8L-10-B
71802-13-M8L-10-B
13M8L13-813-1030141160

Przegub kulisty DIN 71802-13-M8L-10-BS
71802-13-M8L-10-BS
13M8L13-813-1030141160

Przegub kulisty DIN 71802-13-M8L-5-B
71802-13-M8L-5-B
13M8L13-813-530141160

Przegub kulisty DIN 71802-13-M8L-5-BS
71802-13-M8L-5-BS
13M8L13-813-530141160

Przegub kulisty DIN 71802-13-M8L-C
71802-13-M8L-C
13M8L13M8-1316.5-30141160

Przegub kulisty DIN 71802-13-M8L-CS
71802-13-M8L-CS
13M8L13M8-1316.5-30141160

Przegub kulisty DIN 71802-16-M10-13-B
71802-16-M10-13-B
16M1016-1016-133515.51380

Przegub kulisty DIN 71802-16-M10-13-BS
71802-16-M10-13-BS
16M1016-1016-133515.51380

Przegub kulisty DIN 71802-16-M10-6-B
71802-16-M10-6-B
16M1016-1016-63515.51380

Przegub kulisty DIN 71802-16-M10-6-BS
71802-16-M10-6-BS
16M1016-1016-63515.51380

Przegub kulisty DIN 71802-16-M10-C
71802-16-M10-C
16M1016M10-1620-3515.51380

Przegub kulisty DIN 71802-16-M10-CS
71802-16-M10-CS
16M1016M10-1620-3515.51380

Przegub kulisty DIN 71802-16-M10L-13-B
71802-16-M10L-13-B
16M10L16-1016-133515.51380

Przegub kulisty DIN 71802-16-M10L-13-BS
71802-16-M10L-13-BS
16M10L16-1016-133515.51380

Przegub kulisty DIN 71802-16-M10L-6-B
71802-16-M10L-6-B
16M10L16-1016-63515.51380

Przegub kulisty DIN 71802-16-M10L-6-BS
71802-16-M10L-6-BS
16M10L16-1016-63515.51380

Przegub kulisty DIN 71802-16-M10L-C
71802-16-M10L-C
16M10L16M10-1620-3515.51380

Przegub kulisty DIN 71802-16-M10L-CS
71802-16-M10L-CS
16M10L16M10-1620-3515.51380

Przegub kulisty DIN 71802-16-M12-13-B
71802-16-M12-13-B
16M1216-1216-133515.51380

Przegub kulisty DIN 71802-16-M12-13-BS
71802-16-M12-13-BS
16M1216-1216-133515.51380

Przegub kulisty DIN 71802-16-M12-6-B
71802-16-M12-6-B
16M1216-1216-63515.51380

Przegub kulisty DIN 71802-16-M12-6-BS
71802-16-M12-6-BS
16M1216-1216-63515.51380
