Wały przegubowe z łożyskiem igiełkowym GN 808.3

4.7142857142857 1 1 1 1 1 1 1 1 1 1 Ocena 4.71 (14 głosów)
Wały przegubowe z łożyskiem igiełkowym GN 808.3

Materiał

Stal.

Łączniki przegubu

Stal hartowana.

Szpilki

Stal hartowana.

Panewki łożysk

Stal hartowana.

Otwór

- Wykonanie B: otwór gładki.
- Wykonanie K: otwór z rowkiem wpustowym DIN 6885.

Wykonania specjalne na życzenie (dla odpowiednich ilości)

- Wykonanie V: otwór kwadratowy.

Właściwości i zastosowania

Wały przegubowe z łożyskowaniem igiełkowym GN 808.3 umożliwiają nie tylko przeniesienie napędu między niewspółosiowymi wałami ale również kompensację odległości między nimi. Przeniesienie momentu obrotowego jest realizowane przez dwa przeguby DIN 808 (typ EW), wałek z klinem i tuleję przesuwną.

Należy pamiętać o odpowiednim połączeniu wału wielowpustowego z piastą. Oznaczenia =><= muszą być ustawione naprzeciw siebie.

Poza standardowymi wielkościami L-l1 i ograniczeniami konstrukcyjnymi możliwe jest wykonanie wału przegubowego o innej żądanej długości.

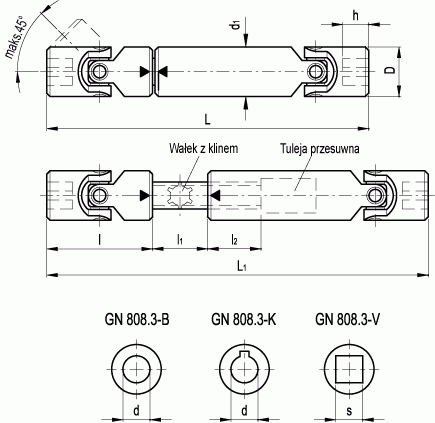

Wały przegubowe z łożyskiem igiełkowym GN 808.3 - rysunek techniczny
Produkt Główne wymiary
D d H7 s H11 d1 h min L - l1 L1 l l2

808.3-22-K10-140-302210-2212140-301704830

808.3-22-K10-180-602210-2212180-602404830

808.3-25-K12-200-702512-2613200-702705640

808.3-28-K14-170-302814-2913170-302006040

808.3-28-K14-200-602814-2913200-602606040

808.3-28-K14-220-802814-2913220-803006040

808.3-28-K14-280-1402814-2913280-1404206040

808.3-32-B20-190-303220-3224190-302208640

808.3-32-K16-380-2103216-3216380-2105906840

808.3-36-K18-230-503618-3717230-502807440

808.3-36-K18-400-2203618-3717400-2206207440

808.3-42-K20-250-504220-4218250-503008245

808.3-42-K20-320-1204220-4218320-1204408245

808.3-42-K20-420-2204220-4218420-2206408245

808.3-45-K22-270-504522-4722270-503209550

808.3-50-K25-295-505025-5226295-5034510850

808.3-50-K25-350-1005025-5226350-10045010850

808.3-50-K25-420-1705025-5226420-17059010850

808.3-58-K30-400-1105030-5829400-11051012260
