Przeguby DIN 808

4.6666666666667 1 1 1 1 1 1 1 1 1 1 Ocena 4.67 (15 głosów)
Przeguby DIN 808

Materiał

Stal hartowana.

Dostępne wykonania standardowe

- Wykonanie EG: pojedyńczy z łożyskowaniem ślizgowym.
- Wykonanie DG: podwójny z łożyskowaniem ślizgowym.

Montaż

- Wykonanie B: otwór gładki.
- Wykonanie K: otwór z rowkiem wpustowym DIN 6885/1..

Wykonania specjalne na życzenie (dla odpowiednich ilości)

- Wykonanie V: otwór kwadratowy.

Właściwości i zastosowania

Przeguby krzyżakowe DIN 808 G z łożyskowaniem ślizgowym wyróżniają się wysoką precyzją wykonania i trwałością. Dopuszczalna prędkość obrotowa przegubów z panewkami ślizgowymi jest ściśle uzależniona od warunków pracy: obciążenia, wymaganej żywotności, kąta odchylenia i smarowania. Dla pracy powyżej 1000 min-1 należy stosować przeguby DIN 808 W z łożyskowaniem igiełkowym. Przy pracy ciągłej musi być zapewnione smarowanie.

Dane Techniczne

Nomogram podaje przenoszoną moc N (i / lub) moment skręcający M przenoszony przez przeguby krzyżakowe DIN 808, typ EG (łożyskowanie ślizgowe pojedyncze) w relacji z prędkością obrotową (n).
Wartości obowiązują dla stałych obrotów, równomiernego obciążenia i odchylenia o kąt max. 10°. Nie obowiązują dla przegubów ze stali nierdzewnej.

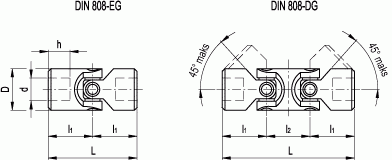

ProduktD [mm]L [mm]l%1%l%2%Otwór montażowy d %H7%Otwór montażowy h

Przegub krzyżakowy DIN808-16-B6-56-DG
DIN808-16-B6-56-DG
1656172268

Przegub krzyżakowy DIN808-16-B8-40-EG
DIN808-16-B8-40-EG
164020-811

Przegub krzyżakowy DIN808-16-B8-62-DG
DIN808-16-B8-62-DG
16622022811

Przegub krzyżakowy DIN808-16-B10-52-EG
DIN808-16-B10-52-EG
165226-1014

Przegub krzyżakowy DIN808-16-B10-74-DG
DIN808-16-B10-74-DG
167426221014

Przegub krzyżakowy DIN 808-22-B10-48-EG
DIN 808-22-B10-48-EG
224824-1012

Przegub krzyżakowy DIN808-22-B10-74-DG
DIN808-22-B10-74-DG
227424261012

Przegub krzyżakowy DIN 808-22-B12-62-EG
DIN 808-22-B12-62-EG
226231-1218

Przegub krzyżakowy DIN808-22-B12-88-DG
DIN808-22-B12-88-DG
228831261218

Przegub krzyżakowy DIN808-25-B12-56-EG
DIN808-25-B12-56-EG
255628-1213

Przegub krzyżakowy DIN808-25-B12-86-DG
DIN808-25-B12-86-DG
258628301213

Przegub krzyżakowy DIN808-25-B16-74-EG
DIN808-25-B16-74-EG
257437-1621

Przegub krzyżakowy DIN808-25-B16-104-DG
DIN808-25-B16-104-DG
2510437301621

Przegub krzyżakowy DIN 808-28-B14-60-EG
DIN 808-28-B14-60-EG
286030-1413

Przegub krzyżakowy DIN808-28-B14-96-DG
DIN808-28-B14-96-DG
289630361413

Przegub krzyżakowy DIN808-32-B16-68-EG
DIN808-32-B16-68-EG
326834-1616

Przegub krzyżakowy DIN808-32-B16-104-DG
DIN808-32-B16-104-DG
3210434361616

Przegub krzyżakowy DIN808-32-B20-86-EG
DIN808-32-B20-86-EG
328643-2024

Przegub krzyżakowy DIN808-32-B20-124-DG
DIN808-32-B20-124-DG
3212443382024

Przegub krzyżakowy DIN808-36-B18-74-EG
DIN808-36-B18-74-EG
367437-1817

Przegub krzyżakowy DIN808-36-B18-114-DG
DIN808-36-B18-114-DG
3611437401817

Przegub krzyżakowy DIN808-42-B20-82-EG
DIN808-42-B20-82-EG
428241-2018

Przegub krzyżakowy DIN808-42-B20-128-DG
DIN808-42-B20-128-DG
4212841462018

Przegub krzyżakowy DIN808-42-B25-108-EG
DIN808-42-B25-108-EG
4210854-2531

Przegub krzyżakowy DIN808-42-B25-156-DG
DIN808-42-B25-156-DG
4215654482531

Przegub krzyżakowy DIN808-45-B22-95-EG
DIN808-45-B22-95-EG
459547.5-2222

Przegub krzyżakowy DIN808-45-B22-145-DG
DIN808-45-B22-145-DG
4514547.5502222

Przegub krzyżakowy DIN808-50-B25-108-EG
DIN808-50-B25-108-EG
5010854-2526

Przegub krzyżakowy DIN 808-50-B25-163-DG
DIN808-50-B25-163-DG
5016354552526

Przegub krzyżakowy DIN808-50-B30-132-EG
DIN808-50-B30-132-EG
5013266-3038

Przegub krzyżakowy DIN808-50-B30-188-DG
DIN808-50-B30-188-DG
5018866563038

Przegub krzyżakowy DIN808-58-B30-122-EG
DIN808-58-B30-122-EG
5812261-3029

Przegub krzyżakowy DIN808-58-B30-190-DG
DIN808-58-B30-190-DG
5819061683029

Przegub krzyżakowy DIN808-58-B32-130-EG
DIN808-58-B32-130-EG
5813065-3233

Przegub krzyżakowy DIN808-58-B32-198-DG
DIN808-58-B32-198-DG
5819865683233

Przegub krzyżakowy DIN808-16-K10-52-EG
DIN808-16-K10-52-EG
165226-1014

Przegub krzyżakowy DIN808-16-K10-74-DG
DIN808-16-K10-74-DG
167426221014

Przegub krzyżakowy DIN808-22-K10-48-EG
DIN808-22-K10-48-EG
224824-1012

Przegub krzyżakowy DIN808-22-K10-74-DG
DIN808-22-K10-74-DG
227424261012

Przegub krzyżakowy DIN808-22-K12-62-EG
DIN808-22-K12-62-EG
226231-1218
