Przeguby kulowe GN 782
Materiał
Stal ocynkowana, pasywowana na niebiesko.

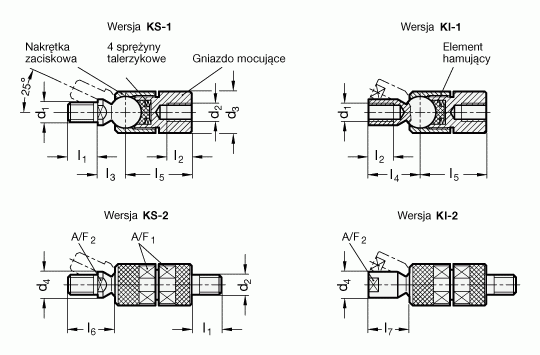

· Sworzeń kulowy
- Wykonanie KS: z gwintem zewnętrznym.
- Wykonanie KI: z gwintem wewnętrznym.
Element hamujący
Technopolimer na bazie poliamidu (PA).
Wykonania gniazda
- Wykonanie 1: z gwintem wewnętrznym.
- Wykonanie 2: z gwintem zewnętrznym.
Właściwości i zastosowania
Przeguby GN 782 posiadają mechanizm regulacji sztywności połączenia. Dokręcając nakrętkę zaciskową zwiększamy stopień napięcia sprężyn talerzykowych aż do momentu uzyskania wymaganej sztywności połączenia.
Przy maks. dociśnięciu sprężyn talerzykowych kula jest stabilnie zablokowana we wcześniej ustalonej pozycji.
| Produkt | d%1% | d%2% | d%3% | d%4% | l1 | l%2% | l3 | l%4% | l%5%+1.0/-0.3 | A/F%1% | A/F%2% |
 | M 10 | M 10 | 21 | 13 | 15 | 12 | 14 | 26 | 33.5 | 19 | 11 |
 | M 10 | M 10 | 21 | 13 | 15 | 12 | 14 | 26 | 33.5 | 19 | 11 |
 | M 10 | M 10 | 21 | 13 | 15 | 12 | 14 | 26 | 33.5 | 19 | 11 |
 | M 10 | M 10 | 21 | 13 | 15 | 12 | 14 | 26 | 33.5 | 19 | 11 |
 | M 8 | M 8 | 19 | 11 | 12 | 10 | 12.5 | 23 | 29.5 | 17 | 9 |
 | M 8 | M 8 | 19 | 11 | 12 | 10 | 12.5 | 23 | 29.5 | 17 | 9 |
 | M 8 | M 8 | 19 | 11 | 12 | 10 | 12.5 | 23 | 29.5 | 17 | 9 |
 | M 8 | M 8 | 19 | 11 | 12 | 10 | 12.5 | 23 | 29.5 | 17 | 9 |
 | M 6 | M 6 | 17 | 8.5 | 10 | 8 | 11 | 20 | 25 | 15 | 7 |
 | M 12 | M 12 | 28 | 16 | 18 | 15 | 20 | 34 | 44 | 25 | 14 |
 | M 6 | M 6 | 17 | 8.5 | 10 | 8 | 11 | 20 | 25 | 15 | 7 |
 | M 12 | M 12 | 28 | 16 | 18 | 15 | 20 | 34 | 44 | 25 | 14 |
 | M 12 | M 12 | 28 | 16 | 18 | 15 | 20 | 34 | 44 | 25 | 14 |
 | M 12 | M 12 | 28 | 16 | 18 | 15 | 20 | 34 | 44 | 25 | 14 |
 | M 6 | M 6 | 17 | 8.5 | 10 | 8 | 11 | 20 | 25 | 15 | 7 |
 | M 6 | M 6 | 17 | 8.5 | 10 | 8 | 11 | 20 | 25 | 15 | 7 |
