Wibroizolatory DVA.5

Korpus

- DVA: Stal ocynkowana.
- DVA-SST: stal nierdzewna AISI 304.

Korpus tłumiący

Guma naturalna NR, twardość wg Shore'a 40, 55, 70 ±5, kolor czarny.

Montaż

- DVA.1: 2 gwintowane szpilki, stal ocynkowana.
- DVA.1-SST: 2 gwintowane szpilki, stal nierdzewna AISI 304.
- DVA.2: gwintowana szpilka + wtopka z nagwintowanym otworem, stal ocynkowana.
- DVA.2-SST: gwintowana szpilka + wtopka z nagwintowanym otworem, stal nierdzewna AISI 304.
- DVA.3: wtopki z nagwintowanymi otworami, stal ocynkowana.
- DVA.3-SST: wtopki z nagwintowanymi otworami, stal nierdzewna AISI 304.
- DVA.4: 1 gwintowana szpilka, stal ocynkowana.
- DVA.4-SST: 1 gwintowana szpilka, stal nierdzewna AISI 304.
- DVA.5: 1 gwintowana wtopka, stal ocynkowana.
- DVA.5-SST: 1 gwintowana wtopka, stal nierdzewna AISI 304.
- DVA.6: 1 gwintowana szpilka, stal ocynkowana.
- DVA.6-SST: 1 gwintowana szpilka, stal nierdzewna AISI 304.
- DVA.7: 1 gwintowana wtopka, stal ocynkowana.
- DVA.7-SST: 1 gwintowana wtopka, stal nierdzewna AISI 304.

Właściwości i zastosowania

Elementy antywibracyjne firmy ELESA zostały zaprojektowane w celu tłumienia wibracji, uderzeń i hałasu powstających na skutek ruchu elementów lub niewyważenia układów wibrujących w maszynach i urządzeniach,mogących powodować:
- nieprawidłowe działanie i zmniejszenie trwałości maszyn,
- uszkodzenie zdrowia osób obsługujących,
- hałas.

Dane techniczne i wskazówki doboru

1) Dane bazowe:
a) warunki użytkowania
- częstotliwość zakłóceń: częstotliwość drgań maszyny (urządzenia), wartość ta zazwyczaj odpowiada prędkości obrotowej silnika [Hz = (obr/min)/60],
- obciążenie statyczne pojedynczego elementu antywibracyjnego [N],
- wymagany zakres (stopień) tłumienia drgań [%],
b) wartości do wyznaczenia z wykresów/odczytu z tabel
- ugięcie elementu antywibracyjnego pod założonym obciążeniem [mm],
- sztywność [N/mm] t.j. wartość obciążenia powodująca ugięcie elementu antywibracyjnego o 1,0 mm.
Uwaga: Dla DVA.6 i DVA.7 stosunek obciążenie/ugięcie zmienia się nieliniowo co zostało przedstawione na Wykresie 2.

2) Sposób doboru elementu antywibracyjnego:
- posługując się Diagramem do wyznaczania stopnia tłumienia drgań zestawić wartość częstotliwości zakłóceń wyrażoną w [obr/min] lub [Hz] z wymaganym stopniem tłumienia drgań [%] lub [dB], punkt przecięcia tych dwóch zmiennych wyznacza wartość ugięcia elementu antywibracyjnego [mm],
- dzieląc wartość obciążenia pojedynczego elementu [N] przez jego ugięcie [mm] obliczyć wymaganą sztywność elementu antywibracyjnego [N/mm],
- porównując uzyskaną z obliczeń sztywność z wartościami sztywności podanymi w tabelach znaleźć najbliższą (niższą) wartość od tej obliczonej, po czym dokonać sprawdzenia dla określonego nią elementu antywibracyjnego.

3) Sprawdzenie poprawności doboru:
- dzieląc (odczytaną z tabeli) wartość sztywności wytypowanego elementu antywibracyjnego przez zakładane dla niego obciążenie uzyskamy rzeczywistą wartość ugięcia,
- wyznaczyć (rzeczywisty) stopień tłumienia drgań dla wytypowanego elementu antywibracyjnego przez zestawienie w Diagramie do wyznaczania stopnia tłumienia drgań rzeczywistej wartości ugięcia pod obciążeniem z przyjętą częstotliwością zakłóceń,
- sprawdzić, czy stopień tłumienia drgań elementu nie jest mniejszy od wymaganego.

Przykład doboru elementu antywibracyjnego:

1) Warunki użytkowania:
- częstotliwość zakłóceń 3000 [obr/min] = 50 [Hz]
- obciążenie pojedynczego elementu antywibracyjnego 240 [N]
- wymagany minimalny stopień tłumienia 80%
- wymagany sposób montażu DVA.1

2) Wyznaczenie pozostałych wartości i dobór elementu antywibracyjnego:
- z Diagramu odczytujemy, że dla 3000 [obr/min] i wymaganego stopnia tłumienia na poziomie 80% ugięcie statyczne ma wartość 0,6 [mm],
- obliczamy wymaganą sztywność
240 [N] / 0,6 [mm] = 400 [N/mm]
- zestawiamy otrzymaną wartość sztywności z wartościami nominalnymi przedstawionymi w tabeli elementu antywibracyjnego typu DVA.1 (szukamy odpowiedniej lub najbliższej niższej wartości)
- przedstawione w tabeli wartości wykazują, że najbardziej zbliżoną niższą wartość sztywności (356 N/mm) posiada DVA.1-70-45-M10-28-55

3) Sprawdzenie:
- wartość ugięcia elementu antywibracyjnego DVA.1-70-45-M10-28-55 dla (przyjętego w warunkach użytkowania) obciążenia pojedynczego elementu wynosi 240 [N] / 356 [N/mm] = 0,67 [mm]
- odczytany z Diagramu rzeczywisty stopień tłumienia drgań wynosić więc będzie ponad 80% (przecięcie linii 50 Hz stopnia zakłóceń i rzeczywistego ugięcia na poziomie 0,67 mm). Dobrany element antywibracyjny nadaje się więc do zastosowania w wyżej określonych warunkach.

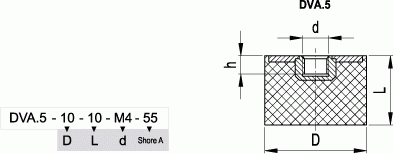

Wibroizolatory DVA.5 - rysunek techniczny
ProduktD [mm]L [mm]d [mm]h [mm]Obciążenie max. [N]Max. ugięcie [mm]Sztywność [N/mm]TwardośćKorpus

Wibroizolator DVA.5-10-10-M4-40
DVA.5-10-10-M4-40
1010M44411.81940stal ocynkowana

Wibroizolator DVA.5-10-10-M4-55
DVA.5-10-10-M4-55
1010M44592.52455stal ocynkowana

Wibroizolator DVA.5-10-10-M4-70
DVA.5-10-10-M4-70
1010M44840.97670stal ocynkowana

Wibroizolator DVA.5-15-15-M4-40
DVA.5-15-15-M4-40
1515M44732.13040stal ocynkowana

Wibroizolator DVA.5-15-15-M4-55
DVA.5-15-15-M4-55
1515M442413.756455stal ocynkowana

Wibroizolator DVA.5-15-15-M4-70
DVA.5-15-15-M4-70
1515M441511.111870stal ocynkowana

Wibroizolator DVA.5-15-20-M4-40
DVA.5-15-20-M4-40
1520M44943.82140stal ocynkowana

Wibroizolator DVA.5-15-20-M4-55
DVA.5-15-20-M4-55
1520M4428755755stal ocynkowana

Wibroizolator DVA.5-15-20-M4-70
DVA.5-15-20-M4-70
1520M4419328270stal ocynkowana

Wibroizolator DVA.5-20-15-M6-40
DVA.5-20-15-M6-40
2015M662103.25540stal ocynkowana

Wibroizolator DVA.5-20-15-M6-55
DVA.5-20-15-M6-55
2015M662893.757755stal ocynkowana

Wibroizolator DVA.5-20-15-M6-70
DVA.5-20-15-M6-70
2015M664371.722070stal ocynkowana

Wibroizolator DVA.5-20-20-M6-40
DVA.5-20-20-M6-40
2020M661603.93540stal ocynkowana

Wibroizolator DVA.5-20-20-M6-55
DVA.5-20-20-M6-55
2020M6630256055stal ocynkowana

Wibroizolator DVA.5-20-20-M6-70
DVA.5-20-20-M6-70
2020M66336214070stal ocynkowana

Wibroizolator DVA.5-20-25-M6-40
DVA.5-20-25-M6-40
2025M661504.82640stal ocynkowana

Wibroizolator DVA.5-20-25-M6-55
DVA.5-20-25-M6-55
2025M662976.254855stal ocynkowana

Wibroizolator DVA.5-20-25-M6-70
DVA.5-20-25-M6-70
2025M663112.510470stal ocynkowana

Wibroizolator DVA.5-25-15-M6-40
DVA.5-25-15-M6-40
2515M663202.710040stal ocynkowana

Wibroizolator DVA.5-25-15-M6-55
DVA.5-25-15-M6-55
2515M666123.7516355stal ocynkowana

Wibroizolator DVA.5-25-15-M6-70
DVA.5-25-15-M6-70
2515M666551.440070stal ocynkowana

Wibroizolator DVA.5-25-20-M6-40
DVA.5-25-20-M6-40
2520M662603.95740stal ocynkowana

Wibroizolator DVA.5-25-20-M6-55
DVA.5-25-20-M6-55
2520M66560511255stal ocynkowana

Wibroizolator DVA.5-25-20-M6-70
DVA.5-25-20-M6-70
2520M66538222670stal ocynkowana

Wibroizolator DVA.5-25-30-M6-40
DVA.5-25-30-M6-40
2530M662305.63440stal ocynkowana

Wibroizolator DVA.5-25-30-M6-55
DVA.5-25-30-M6-55
2530M665097.56855stal ocynkowana

Wibroizolator DVA.5-25-30-M6-70
DVA.5-25-30-M6-70
2530M664702.913670stal ocynkowana

Wibroizolator DVA.5-30-15-M8-40
DVA.5-30-15-M8-40
3015M88530217040stal ocynkowana

Wibroizolator DVA.5-30-15-M8-55
DVA.5-30-15-M8-55
3015M889343.7524955stal ocynkowana

Wibroizolator DVA.5-30-15-M8-70
DVA.5-30-15-M8-70
3015M8811001.368070stal ocynkowana

Wibroizolator DVA.5-30-17-M8-40
DVA.5-30-17-M8-40
3017M88---40stal ocynkowana

Wibroizolator DVA.5-30-17-M8-55
DVA.5-30-17-M8-55
3017M8816604.2539055stal ocynkowana

Wibroizolator DVA.5-30-17-M8-70
DVA.5-30-17-M8-70
3017M88---70stal ocynkowana

Wibroizolator DVA.5-30-20-M8-40
DVA.5-30-20-M8-40
3020M883102.610040stal ocynkowana

Wibroizolator DVA.5-30-20-M8-55
DVA.5-30-20-M8-55
3020M88924518555stal ocynkowana

Wibroizolator DVA.5-30-20-M8-70
DVA.5-30-20-M8-70
3020M886381.340070stal ocynkowana

Wibroizolator DVA.5-30-30-M8-40
DVA.5-30-30-M8-40
3030M882654.65040stal ocynkowana

Wibroizolator DVA.5-30-30-M8-55
DVA.5-30-30-M8-55
3030M8810007.513355stal ocynkowana

Wibroizolator DVA.5-30-30-M8-70
DVA.5-30-30-M8-70
3030M88---70stal ocynkowana

Wibroizolator DVA.5-40-20-M8-40
DVA.5-40-20-M8-40
4020M889803.921040stal ocynkowana
