Wibroizolatory DVA.3

Korpus
- DVA: Stal ocynkowana.
- DVA-SST: stal nierdzewna AISI 304.
Korpus tłumiący
Guma naturalna NR, twardość wg Shore'a 40, 55, 70 ±5, kolor czarny.
Montaż
- DVA.1: 2 gwintowane szpilki, stal ocynkowana.
- DVA.1-SST: 2 gwintowane szpilki, stal nierdzewna AISI 304.
- DVA.2: gwintowana szpilka + wtopka z nagwintowanym otworem, stal ocynkowana.
- DVA.2-SST: gwintowana szpilka + wtopka z nagwintowanym otworem, stal nierdzewna AISI 304.
- DVA.3: wtopki z nagwintowanymi otworami, stal ocynkowana.
- DVA.3-SST: wtopki z nagwintowanymi otworami, stal nierdzewna AISI 304.
- DVA.4: 1 gwintowana szpilka, stal ocynkowana.
- DVA.4-SST: 1 gwintowana szpilka, stal nierdzewna AISI 304.
- DVA.5: 1 gwintowana wtopka, stal ocynkowana.
- DVA.5-SST: 1 gwintowana wtopka, stal nierdzewna AISI 304.
- DVA.6: 1 gwintowana szpilka, stal ocynkowana.
- DVA.6-SST: 1 gwintowana szpilka, stal nierdzewna AISI 304.
- DVA.7: 1 gwintowana wtopka, stal ocynkowana.
- DVA.7-SST: 1 gwintowana wtopka, stal nierdzewna AISI 304.
Właściwości i zastosowania
Elementy antywibracyjne firmy ELESA zostały zaprojektowane w celu tłumienia wibracji, uderzeń i hałasu powstających na skutek ruchu elementów lub niewyważenia układów wibrujących w maszynach i urządzeniach,mogących powodować:
- nieprawidłowe działanie i zmniejszenie trwałości maszyn,
- uszkodzenie zdrowia osób obsługujących,
- hałas.
Dane techniczne i wskazówki doboru
1) Dane bazowe:a) warunki użytkowania
- częstotliwość zakłóceń: częstotliwość drgań maszyny (urządzenia), wartość ta zazwyczaj odpowiada prędkości obrotowej silnika [Hz = (obr/min)/60],
- obciążenie statyczne pojedynczego elementu antywibracyjnego [N],
- wymagany zakres (stopień) tłumienia drgań [%],
b) wartości do wyznaczenia z wykresów/odczytu z tabel
- ugięcie elementu antywibracyjnego pod założonym obciążeniem [mm],
- sztywność [N/mm] t.j. wartość obciążenia powodująca ugięcie elementu antywibracyjnego o 1,0 mm.
Uwaga: Dla DVA.6 i DVA.7 stosunek obciążenie/ugięcie zmienia się nieliniowo co zostało przedstawione na Wykresie 2.
2) Sposób doboru elementu antywibracyjnego:
- posługując się Diagramem do wyznaczania stopnia tłumienia drgań zestawić wartość częstotliwości zakłóceń wyrażoną w [obr/min] lub [Hz] z wymaganym stopniem tłumienia drgań [%] lub [dB], punkt przecięcia tych dwóch zmiennych wyznacza wartość ugięcia elementu antywibracyjnego [mm],
- dzieląc wartość obciążenia pojedynczego elementu [N] przez jego ugięcie [mm] obliczyć wymaganą sztywność elementu antywibracyjnego [N/mm],
- porównując uzyskaną z obliczeń sztywność z wartościami sztywności podanymi w tabelach znaleźć najbliższą (niższą) wartość od tej obliczonej, po czym dokonać sprawdzenia dla określonego nią elementu antywibracyjnego.
3) Sprawdzenie poprawności doboru:
- dzieląc (odczytaną z tabeli) wartość sztywności wytypowanego elementu antywibracyjnego przez zakładane dla niego obciążenie uzyskamy rzeczywistą wartość ugięcia,
- wyznaczyć (rzeczywisty) stopień tłumienia drgań dla wytypowanego elementu antywibracyjnego przez zestawienie w Diagramie do wyznaczania stopnia tłumienia drgań rzeczywistej wartości ugięcia pod obciążeniem z przyjętą częstotliwością zakłóceń,
- sprawdzić, czy stopień tłumienia drgań elementu nie jest mniejszy od wymaganego.
Przykład doboru elementu antywibracyjnego:
1) Warunki użytkowania:
- częstotliwość zakłóceń 3000 [obr/min] = 50 [Hz]
- obciążenie pojedynczego elementu antywibracyjnego 240 [N]
- wymagany minimalny stopień tłumienia 80%
- wymagany sposób montażu DVA.1
2) Wyznaczenie pozostałych wartości i dobór elementu antywibracyjnego:
- z Diagramu odczytujemy, że dla 3000 [obr/min] i wymaganego stopnia tłumienia na poziomie 80% ugięcie statyczne ma wartość 0,6 [mm],
- obliczamy wymaganą sztywność
240 [N] / 0,6 [mm] = 400 [N/mm]
- zestawiamy otrzymaną wartość sztywności z wartościami nominalnymi przedstawionymi w tabeli elementu antywibracyjnego typu DVA.1 (szukamy odpowiedniej lub najbliższej niższej wartości)
- przedstawione w tabeli wartości wykazują, że najbardziej zbliżoną niższą wartość sztywności (356 N/mm) posiada DVA.1-70-45-M10-28-55
3) Sprawdzenie:
- wartość ugięcia elementu antywibracyjnego DVA.1-70-45-M10-28-55 dla (przyjętego w warunkach użytkowania) obciążenia pojedynczego elementu wynosi 240 [N] / 356 [N/mm] = 0,67 [mm]
- odczytany z Diagramu rzeczywisty stopień tłumienia drgań wynosić więc będzie ponad 80% (przecięcie linii 50 Hz stopnia zakłóceń i rzeczywistego ugięcia na poziomie 0,67 mm). Dobrany element antywibracyjny nadaje się więc do zastosowania w wyżej określonych warunkach.

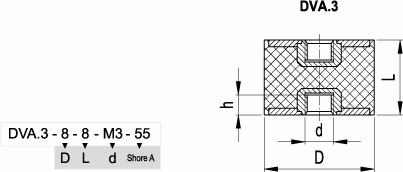

Produkt | D | L | d | h |
DVA.3-8-8-M3-40 | 8 | 8 | M3 | 3 |
DVA.3-8-8-M3-55 | 8 | 8 | M3 | 3 |
DVA.3-8-8-M3-70 | 8 | 8 | M3 | 3 |
DVA.3-10-10-M4-40 | 10 | 10 | M4 | 4 |
DVA.3-10-10-M4-55 | 10 | 10 | M4 | 4 |
DVA.3-10-10-M4-70 | 10 | 10 | M4 | 4 |
DVA.3-10-15-M4-40 | 10 | 15 | M4 | 4 |
DVA.3-10-15-M4-55 | 10 | 15 | M4 | 4 |
DVA.3-10-15-M4-70 | 10 | 15 | M4 | 4 |
DVA.3-15-10-M4-40 | 15 | 10 | M4 | 4 |
DVA.3-15-10-M4-55 | 15 | 10 | M4 | 4 |
DVA.3-15-10-M4-70 | 15 | 10 | M4 | 4 |
DVA.3-15-15-M4-40 | 15 | 15 | M4 | 4 |
DVA.3-15-15-M4-55 | 15 | 15 | M4 | 4 |
DVA.3-15-15-M4-70 | 15 | 15 | M4 | 4 |
DVA.3-15-20-M4-40 | 15 | 20 | M4 | 4 |
DVA.3-15-20-M4-55 | 15 | 20 | M4 | 4 |
DVA.3-15-20-M4-70 | 15 | 20 | M4 | 4 |
DVA.3-20-15-M6-40 | 20 | 15 | M6 | 6 |
DVA.3-20-15-M6-55 | 20 | 15 | M6 | 6 |
DVA.3-20-15-M6-70 | 20 | 15 | M6 | 6 |
DVA.3-20-20-M6-40 | 20 | 20 | M6 | 6 |
DVA.3-20-20-M6-55 | 20 | 20 | M6 | 6 |
DVA.3-20-20-M6-70 | 20 | 20 | M6 | 6 |
DVA.3-20-25-M6-40 | 20 | 25 | M6 | 6 |
DVA.3-20-25-M6-55 | 20 | 25 | M6 | 6 |
DVA.3-20-25-M6-70 | 20 | 25 | M6 | 6 |
DVA.3-25-20-M6-40 | 25 | 20 | M6 | 6 |
DVA.3-25-20-M6-55 | 25 | 20 | M6 | 6 |
DVA.3-25-20-M6-70 | 25 | 20 | M6 | 6 |
DVA.3-25-25-M6-40 | 25 | 25 | M6 | 6 |
DVA.3-25-25-M6-55 | 25 | 25 | M6 | 6 |
DVA.3-25-25-M6-70 | 25 | 25 | M6 | 6 |
DVA.3-25-30-M6-40 | 25 | 30 | M6 | 6 |
DVA.3-25-30-M6-55 | 25 | 30 | M6 | 6 |
DVA.3-25-30-M6-70 | 25 | 30 | M6 | 6 |
DVA.3-30-20-M8-55 | 30 | 20 | M8 | 8 |
DVA.3-30-30-M8-40 | 30 | 30 | M8 | 8 |
DVA.3-30-30-M8-55 | 30 | 30 | M8 | 8 |
DVA.3-30-30-M8-70 | 30 | 30 | M8 | 8 |
