Zawiasy CFMW

4.7777777777778 1 1 1 1 1 1 1 1 1 1 Ocena 4.78 (9 głosów)
Zawiasy CFMW

Materiał

Wzmocniony włóknem szklanym SUPER-technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.

Kolor

Czarny, wykończony na mat.

Sworzeń obrotowy

Wzmocniony włóknem technopolimer na bazie poliamidu (PA), kolor czarny.

Zestaw montażowy

- 4 pokrywy z technopolimeru (rys. 1)
- 4 tuleje z technopolimeru (rys. 2 i rys. 3).

Montaż

Zawias CFMW. może być zamocowany na trzy różne sposoby:
- śrubami z łbem stożkowym M6 UNI 5933 ISO 10642 (nie w komplecie) i pokrywami do osłonięcia śrub (rys. 1).
- śrubami z łbem walcowym z gniazdem sześciokątnym M6 UNI 5931 ISO 4762 (nie w komplecie) i tulejami zawartymi w zestawie (rys. 2).
- nakrętkami M6 UNI 5588 ISO 4032 (nie w komplecie) i tulejami zawartymi w zestawie (rys. 3). Ten sposób montażu uniemożliwia demontaż zawiasu od frontu (zapobeiga niepożądanemu dostępowi).

Właściwości i zastosowania

Trzy różne sposoby montażu sprawiają że produkt ten możemy zastosować na większości profili aluminiowych (minimum 30mm szerokości).
Zawias CFMW może być montowany wraz z zawiasem CFSW z wbudowanym wyłącznikiem.

Kąt obrotu (wartość przybliżona)

Maks. 180° (0° i +180° gdzie 0° to pozycja, w której dwie powierzchnie mocowania obu ramion zawiasu znajdują się w tej samej płaszczyźnie). Przekroczenie kąta obrotu zawiasu może spowodować jego uszkodzenie mechaniczne. Należy bezwględnie przestrzegać zachowania wspólnej płaszczyzny montażu obu ramion zawiasu (rys. 4).

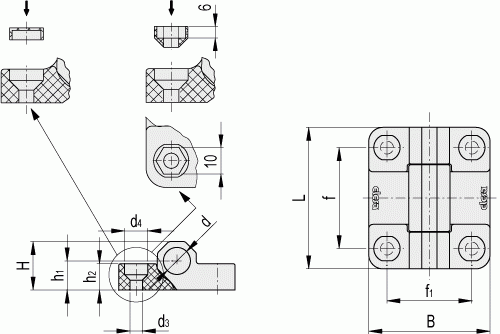

Zawiasy CFMW - rysunek technicznyZawiasy CFMW - rysunek techniczny

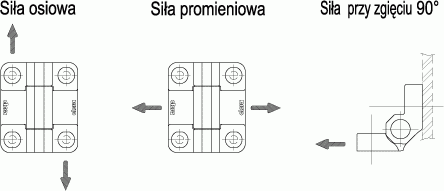

Produkt Główne wymiary Mocowanie Siła osiowa Siła promieniowa Siła pod kątem 90°
L B f ±0.2 f1 ±0.2 H h1 h2 d d3 d4 C [Nm] # Maks. obciążenie statyczne Sa [N] Maks. limit obciążenia statycznego Sr [N] Maks. limit obciążenia statycznego S90 [N]

CFMW.70-SH-67060504225151513.56.51280450076005800

CFMW.110-SH-6110609142251515126.512125210028001300
