Zawiasy do drzwi z uszczelkami CFE

4.75 1 1 1 1 1 1 1 1 1 1 Ocena 4.75 (8 głosów)
Zawiasy do drzwi z uszczelkami CFE

Materiał

Wysokoudarowy technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.

Kolor

Czarny, wykończony na mat.

Sworzeń obrotowy

Stal nierdzewna AISI 303.

Montaż

- Wykonanie B: niklowane mosiężne tuleje z otworami gwintowanymi.
- Wykonanie p: niklowane stalowe trzpienie gwintowane.
- Wykonanie CH: otwory przelotowe pod wkręty z łbem cylindrycznym.
- Wykonania mieszane: B/p - B/CH - p/CH

Zastosowania

Ten model został specjalnie opracowany dla drzwi wyposażonych w uszczelki.

Kąt obrotu

Maks. 190°, pomiędzy 0° i -70° i pomiędzy 0° i 120° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie). Nie należy przekraczać kąta obrotu (patrz rysunek), aby nie przekroczyć wytrzymałości mechanicznej zawiasów.

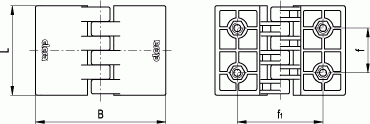

Zawiasy do drzwi z uszczelkami CFE - rysunek technicznyZawiasy do drzwi z uszczelkami CFE - rysunek techniczny
Produkt Główne wymiary Tuleje Trzpienie Otwory przelotowe SIŁA OSIOWA SIŁA PROMIENIOWA SIŁA PRZY ZGIĘCIU 90º Maksymalny moment dokręcenia [Nm]
L B f ±0.25 f1 ±0.25 H h1 b1 d d1 h d2 l d3 d5 Maksymalne obciążenie robocze Ea [N] Obciążenie niszczące Ra [N] Maksymalne obciążenie robocze Er [N] Obciążenie niszczące Rr [N] Maksymalne obciążenie robocze E90 [N] Obciążenie niszczące R90 [N] CH B p

CFE.30 B-M330.545.5153012.59.5152.5M34----50660140104050310-1-

CFE.30 P-M3X1330.545.5153012.59.5152.5--M313--40460110104060560--1

CFE.30 CH-330.545.5153012.59.5152.5----3.5650640120980203000.5--

CFE.30 B-M3-P-M3X1330.545.5153012.59.5152.5M34M313--40460110104050310-11

CFE.30 B-M3-CH-330.545.5153012.59.5152.5M34--3.5650640120980203000.51-

CFE.30 P-M3X13-CH-330.545.5153012.59.5152.5--M3133.5640460110980203000.5-1

CFE.40 B-M440.5592040.416.512.5204M45.5----901110230192060590-4-

CFE.40 P-M4X1840.5592040.416.512.5204--M418--901110300244060590--2

CFE.40 CH-440.5592040.416.512.5204----4.57.5150158037024608012101--

CFE.40 B-M4-P-M4X1840.5592040.416.512.5204M45.5M418--901110230192060590-42

CFE.40 B-M4-CH-440.5592040.416.512.5204M45.5--4.57.590111023019206059014-

CFE.40 P-M4X18-CH-440.5592040.416.512.5204--M4184.57.59011103002440605901-2

CFE.48 B-M548.57024462015245M56.5----160126044028901901290-5-

CFE.48 P-M5X1748.57024462015245--M517--190190031028701601190--5

CFE.48 CH-548.57024462015245----5.593002160410285015014402--

CFE.48 B-M5-P-M5X1748.57024462015245M56.5M517--160126031028701601190-55

CFE.48 B-M5-CH-548.57024462015245M56.5--5.5916012604102850150129025-

CFE.48 P-M5X17-CH-548.57024462015245--M5175.591901900310285015011902-5

CFE.66 B-M666973363.727.521336M610----530416050024803102250-5-

CFE.66 P-M6X1666973363.727.521336--M616--240267070034902701830--5

CFE.66 CH-666973363.727.521336----6.510.54403160690345026029205--

CFE.66 B-M6-P-M6X1666973363.727.521336M610M616--240267050024802701830-55

CFE.66 B-M6-CH-666973363.727.521336M610--6.510.544031605002480260225055-

CFE.66 P-M6X16-CH-666973363.727.521336--M6166.510.52402670690345026018305-5
