Zawiasy aluminiowe GN 237-AL

4.8571428571429 1 1 1 1 1 1 1 1 1 1 Ocena 4.86 (7 głosów)
Zawiasy aluminiowe GN 237-AL

Materiał

Aluminium AL.

Wykończenie

Wersja EL: Anodowane, kolor naturalny. wykończone na mat.

Sworzeń obrotowy

Stal nierdzewna AISI 303.

Montaż

Typ A: otwory przelotowe pod wkręty z łbem stożkowym.

Kąt obrotu

Maks. 270°, między 0º a -90º oraz między 0º a 180º.

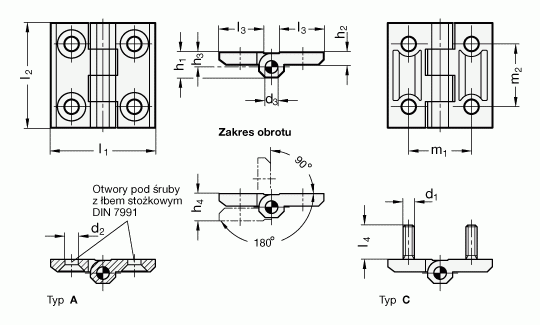

Zawiasy aluminiowe GN 237-AL - rysunek techniczny
Produkt Główne wymiary Otwory przelotowe Obciążenie promieniowe w N Obciążenie osiowe w N Wykonanie
l1 l2 d3 h1 h2 h3 h4 +0.5 l3 m1 m2 d2 LR0 LR90 LA

GN 237-AL-30-30-A-EL303037.544.58.510.718184.31200750550otwory po śruby z łbem stożkowym

GN 237-AL-40-40-A-EL40404955.5111625255.3200028001060otwory po śruby z łbem stożkowym

GN 237-AL-50-50-A-EL5050611.566.5132130306.4300042502250otwory po śruby z łbem stożkowym

GN 237-AL-60-60-A-EL606081588.5172636368.3500051504050otwory po śruby z łbem stożkowym
