Zawiasy do cienkich drzwi CFD

4.7 1 1 1 1 1 1 1 1 1 1 Ocena 4.70 (10 głosów)
Zawiasy do cienkich drzwi CFD

Materiał

Wysokoudarowy, czarny technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne.

Kolor

Czarny, wykończony na mat.

Sworzeń obrotowy

Stal nierdzewna AISI 303.

Montaż

- Wykonanie B: niklowane mosiężne tuleje z otworami gwintowanymi.
- Wykonanie p: niklowane stalowe trzpienie gwintowane.
- Wykonania mieszane: p/B - B/p - CH/B - CH/p (CH = otwory przelotowe pod wkręty z łbem cylindrycznym).

Właściwości i zastosowania

Zawias składa się z dwóch części o różnych wymiarach (szerokiej i wąskiej) do stosowania w konstrukcjach z cienkimi drzwiami.

Kąt obrotu

Maks. 215°, pomiędzy 0° i -15° i 0° i 200° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie). Nie należy przekraczać kąta obrotu (patrz rysunek), aby nie przekroczyć wytrzymałości mechanicznej zawiasów.

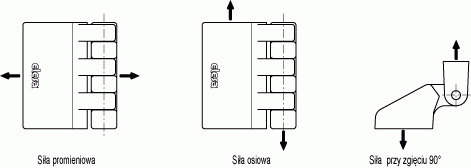

Zawiasy do cienkich drzwi CFD - rysunek technicznyZawiasy do cienkich drzwi CFD - rysunek techniczny
Produkt Główne wymiary Tuleje Trzpienie Otwory przelotowe Tuleje Trzpienie
L B f ±0.25 f1 ±0.25 H h1 b1 b2 b3 d d1 h d2 l d3 d5 d6 h2 d7 l1

CFD.30 B-M330.526.5151512.59.522.51572.5M34----M34--

CFD.30 P-M3X1330.526.5151512.59.522.51572.5--M313----M313

CFD.30 P-M3X13-B-M330.526.5151512.59.522.51572.5--M313--M34--

CFD.30 B-M3-P-M3X1330.526.5151512.59.522.51572.5M34------M313

CFD.30 CH-3-B-M330.526.5151512.59.522.51572.5----3.56M34--

CFD.30 CH-3-P-M3X1330.526.5151512.59.522.51572.5----3.56--M313

CFD.40 B-M440.5342020.216.512.529.5209.54M45.5----M45.5--

CFD.40 P-M4X1840.5342020.216.512.529.5209.54--M418----M418

CFD.40 P-M4X18-B-M440.5342020.216.512.529.5209.54--M418--M45.5--

CFD.40 B-M4-P-M4X1840.5342020.216.512.529.5209.54M45.5------M418

CFD.40 CH-4-B-M440.5342020.216.512.529.5209.54----4.57.5M45.5--

CFD.40 CH-4-P-M4X1840.5342020.216.512.529.5209.54----4.57.5--M418

CFD.48 B-M548.540.524232015352411.55M56.5----M56.5--

CFD.48 P-M5X1748.540.524232015352411.55--M517----M517

CFD.48 P-M5X17-B-M548.540.524232015352411.55--M517--M56.5--

CFD.48 B-M5-P-M5X1748.540.524232015352411.55M56.5------M517

CFD.48 CH-5-B-M548.540.524232015352411.55----5.59M56.5--

CFD.48 CH-5-P-M5X1748.540.524232015352411.55----5.59--M517

CFD.66 B-M666563331.827.52148.533156M610----M69--

CFD.66 P-M6X1666563331.827.52148.533156--M616----M616

CFD.66 P-M6X16-B-M666563331.827.52148.533156--M616--M69--

CFD.66 B-M6-P-M6X1666563331.827.52148.533156M610------M616

CFD.66 CH-6-B-M666563331.827.52148.533156----6.510.5M69--

CFD.66 CH-6-P-M6X1666563331.827.52148.533156----6.510.5--M616
