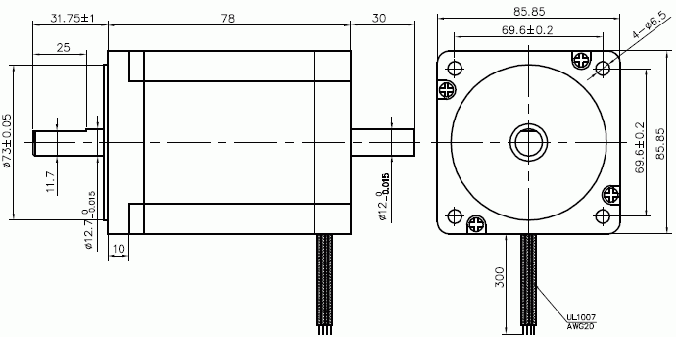

Silnik krokowy SM86/78-4208B to model o podwyższonej mocy, charakteryzujący się momentem trzymającym 4.6 Nm (dla połączeń równoległego i szeregowego) oraz kątem kroku 1.8°. Silnik ma flanszę 86 mm, wałek o średnicy 12.7 mm i długość korpusu 78 mm. Wyróżnia się wysokimi parametrami prądowymi (prąd fazy 5.9 A przy połączeniu równoległym) i niską rezystancją fazy (0.37 dla połączenia równoległego). Posiada 8 wyprowadzeń, masę 2.3 kg i inercję rotora wynoszącą 1400 g-cm2. Silnik nie jest wyposażony w hamulec i nie posiada zintegrowanej śruby, a jego stopień ochrony to standardowe dla silników krokowych IP (brak IP65).

p: - połączenie równoległe
s: - połączenie szeregowe
u: - połączenie unipolarne

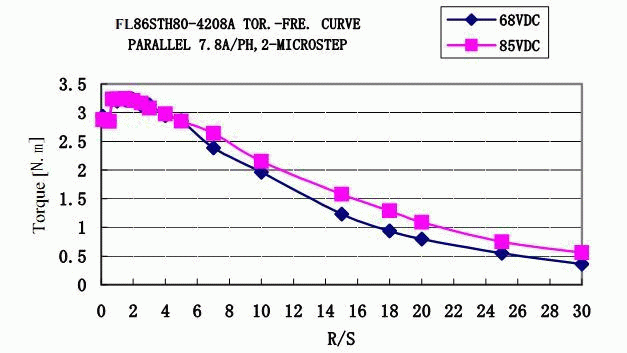

Dane techniczne

  • Moment trzymający [Nm]:    p: 4.6
  • Moment trzymający [Nm]:    u: 3.2
  • Moment trzymający [Nm]:    s: 4.6
  • Masa [kg]:    2.3
  • Hamulec:    Nie
  • Długość [mm]:    78
  • Napięcie [V]:    p: 2.2
  • Napięcie [V]:    s: 4.41
  • Napięcie [V]:    u: 3.15
  • Prąd fazy [A]:    u: 4.2
  • Prąd fazy [A]:    s: 2.9
  • Prąd fazy [A]:    p: 5.9
  • Rezyst. fazy [Ohm]:    s: 1.5
  • Rezyst. fazy [Ohm]:    p: 0.37
  • Rezyst. fazy [Ohm]:    u: 0.75
  • Indukcja fazy [mH]:    u: 3.4
  • Indukcja fazy [mH]:    p: 3.4
  • Indukcja fazy [mH]:    s: 13.6
  • Flansza [mm]:    86
  • Liczba wypr.:    8
  • Liczba kroków [°]:    1.8
  • Inercja rotora [g-cm2]:    1400
  • IP65:    Nie
  • Średnica wałka [mm]:    12.7
  • Zintegrowana śruba:    Nie
