Silnik krokowy SM 86/78-5504A to model o flanszy 86 mm i średnicy wałka 12.7 mm. Charakteryzuje się momentem trzymającym 4.6 Nm i masą 2.3 kg. Posiada 4 wyprowadzenia i działa z prądem fazy 5.5 A przy napięciu 2.2 V, a jego rezystancja fazy wynosi 0.4 Ohm, a indukcja 3.5 mH. Kąt kroku to 1.8°. Silnik ma długość 80 mm, inercję rotora 1400 g-cm².

p: - połączenie równoległe
s: - połączenie szeregowe
u: - połączenie unipolarne

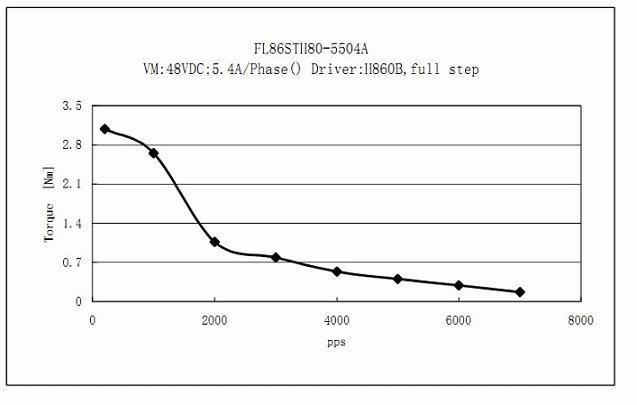

Charakterystyka

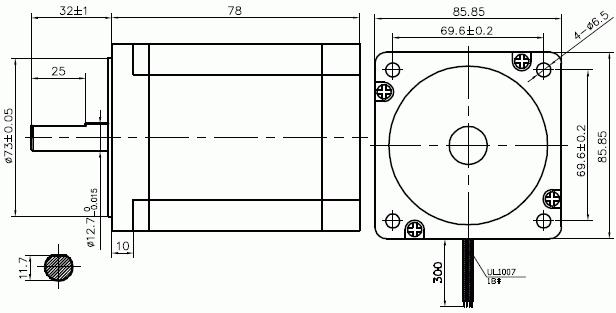

Rysunek techniczny

Schemat podłączenia

Dane techniczne

  • Moment trzymający [Nm]:    4.6
  • Masa [kg]:    2.3
  • Hamulec:    Nie
  • Długość [mm]:    80
  • Napięcie [V]:    2.2
  • Prąd fazy [A]:    5.5
  • Rezyst. fazy [Ohm]:    0.4
  • Indukcja fazy [mH]:    3.5
  • Flansza [mm]:    86
  • Liczba wypr.:    4
  • Liczba kroków [°]:    1.8
  • Inercja rotora [g-cm2]:    1400
  • IP65:    Nie
  • Średnica wałka [mm]:    12.7
  • Zintegrowana śruba:    Nie
