p: - połączenie równoległe
s: - połączenie szeregowe
u: - połączenie unipolarne

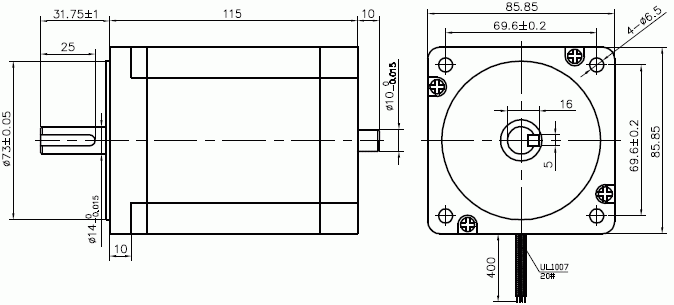

Silnik krokowy SM 86/118-7808B – 8,5 Nm
Silnik krokowy SM 86/118-7808B to solidny napęd o flanszy 86 mm i średnicy wałka 14 mm. Wyróżnia się dużym momentem trzymającym 8,5 Nm przy połączeniu równoległym i szeregowym oraz 6 Nm w konfiguracji unipolarnej. Dzięki standardowemu kątowi kroku 1,8° zapewnia precyzyjne pozycjonowanie w aplikacjach CNC i automatyki przemysłowej.
Dane techniczne:
| Parametr | Połączenie równoległe (p) | Połączenie szeregowe (s) | Połączenie unipolarne (u) |
|---|---|---|---|
| Moment trzymający [Nm] | 8,5 | 8,5 | 6,0 |
| Prąd fazy [A] | 7,8 | 4,0 | 5,5 |
| Napięcie [V] | 3,12 | 6,4 | 4,4 |
| Flansza [mm] | 86 | ||
| Średnica wałka [mm] | 14 | ||
| Długość [mm] | 118 | ||
| Liczba wyprowadzeń | 8 | ||
| Kąt kroku [°] | 1,8 | ||
Zalety silnika krokowego SM 86/118-7808B:
- Wysoki moment trzymający – idealny do cięższych aplikacji CNC i automatyki.
- Elastyczność połączeń – możliwość podłączenia silnika równolegle i szeregowo.
- Standardowy kąt kroku 1,8°.
- Solidna konstrukcja i trwałość – niezawodna praca w wymagających warunkach przemysłowych.
Zastosowania:
- Maszyny CNC – osie liniowe i obrotowe
- Stoły i podajniki pozycjonujące
- Drukarki 3D wielkogabarytowe
- Automatyka przemysłowa i robotyka
Wskazówki montażowe:
- Zalecane stosowanie sterowników krokowych z regulacją prądu do 7,8 A (tryb równoległy).
- Dla stabilnej pracy rekomenduje się korzystanie z mikrokroku.
- Przy montażu zadbać o prawidłowe podparcie wałka i unikać stosowania nadmiernej siły, aby nie uszkodzić osi i łożysk.
- Chronić silnik przed wilgocią i zabrudzeniami.
Dane techniczne
- Moment trzymający [Nm]: s: 8.5
- Moment trzymający [Nm]: p: 8.5
- Moment trzymający [Nm]: u: 6
- Masa [kg]: 3.8
- Hamulec: Nie
- Długość [mm]: 118
- Napięcie [V]: u: 4.4
- Napięcie [V]: s: 6.4
- Napięcie [V]: p: 3.12
- Prąd fazy [A]: p: 7.8
- Prąd fazy [A]: u: 5.5
- Prąd fazy [A]: s: 4
- Rezyst. fazy [Ohm]: s: 1.6
- Rezyst. fazy [Ohm]: p: 0.4
- Rezyst. fazy [Ohm]: u: 0.8
- Indukcja fazy [mH]: p: 3.5
- Indukcja fazy [mH]: s: 14
- Indukcja fazy [mH]: u: 3.5
- Flansza [mm]: 86
- Liczba wypr.: 8
- Liczba kroków [°]: 1.8
- Inercja rotora [g-cm2]: 2700
- IP65: Nie
- Średnica wałka [mm]: 14
- Zintegrowana śruba: Nie
