Silnik krokowy SM 57/56-1006A to model o kompaktowej budowie, charakteryzujący się flanszą 57 mm oraz długością 56 mm. Posiada moment trzymający 0,9 Nm oraz średnicę wałka 6,35 mm. Jest to silnik 6-wyprowadzeniowy, pracujący z prądem 1 A na fazę przy napięciu 6,5 V. Jego rezystancja fazy wynosi 6,5 Ω, a indukcyjność 10 mH. Kąt kroku to standardowe 1,8°. Całkowita masa silnika wynosi 0,68 kg, a inercja rotora 300 g-cm². Produkt nie posiada zintegrowanej śruby, hamulca ani klasy ochrony IP65.
p: - połączenie równoległe
s: - połączenie szeregowe
u: - połączenie unipolarne

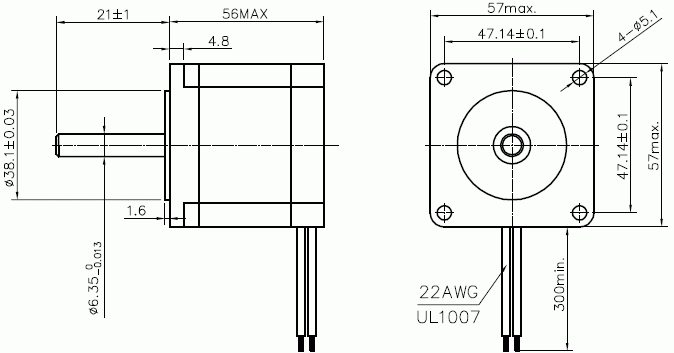

Rysunek techniczny
Schemat połączenia
Dane techniczne
- Moment trzymający [Nm]: 0.9
- Masa [kg]: 0.68
- Hamulec: Nie
- Długość [mm]: 56
- Napięcie [V]: 6.5
- Prąd fazy [A]: 1
- Rezyst. fazy [Ohm]: 6.5
- Indukcja fazy [mH]: 10
- Flansza [mm]: 57
- Liczba wypr.: 6
- Liczba kroków [°]: 1.8
- Inercja rotora [g-cm2]: 300
- IP65: Nie
- Średnica wałka [mm]: 6.35
- Zintegrowana śruba: Nie
